Samsung Component Placer SM321 Service Manual 5-38 电动机和 Pulley 的组装位置基准 – 电动机组装面 到 Pulley 中心的距离 8. 组装后请参照 “ 5.5.3 Entry/W ork/Exit PCB 移送 Belt“ 的张力基准，测定 T iming Belt 的张力，然后进行补正。 9. 完成作业， 则打开设备前面的 Main Switch 启动 PC 。 10. 为…
Conveyor & BUT
5-37
5.6.1.3. AC 电动机替换次序

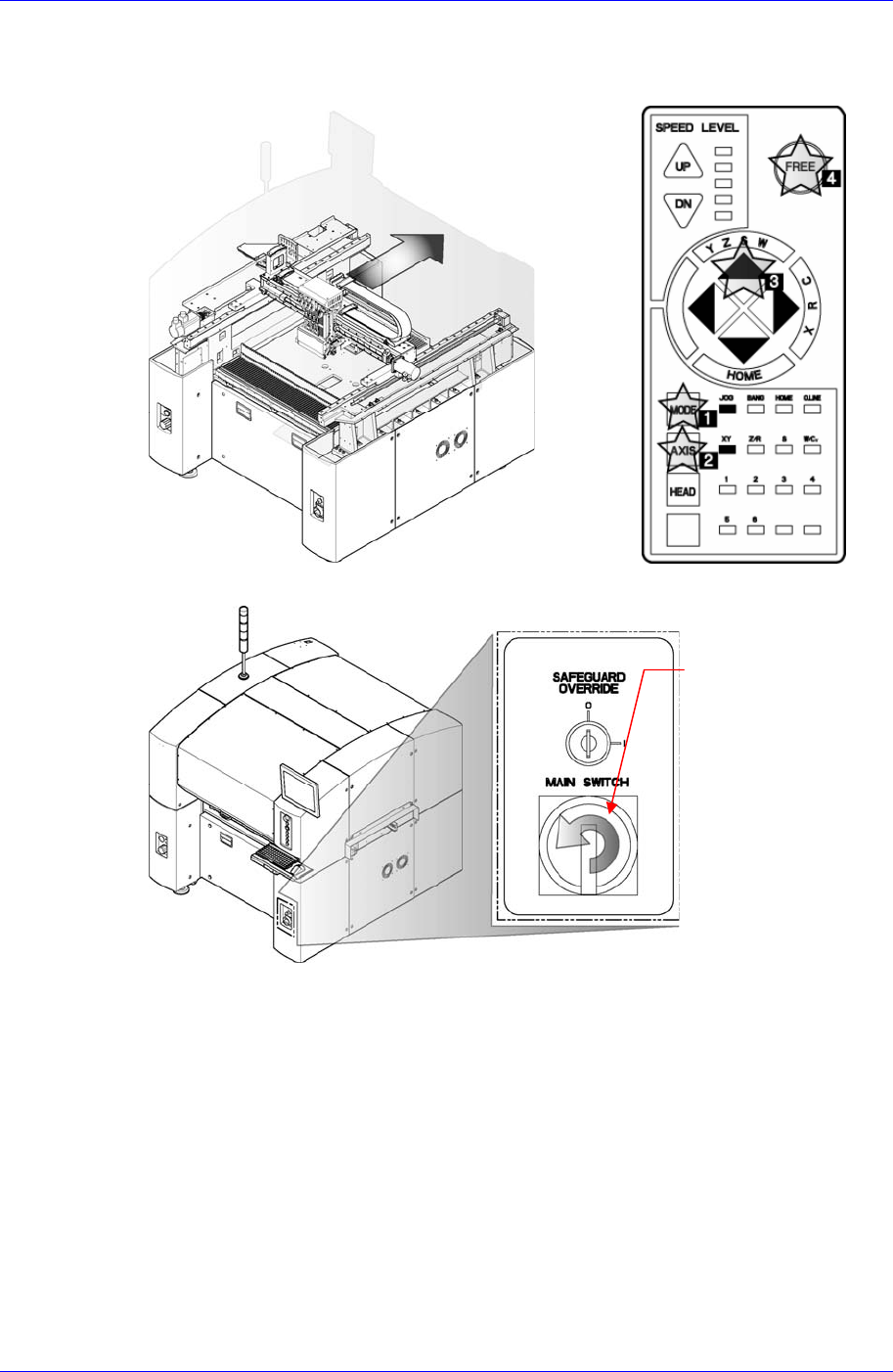

1. 操作示教框把X Frame移动到后面。
2. 正常关闭PC后关闭设备前面的Main Switch。
3. 请分离相应的电动机电缆。
4. 拧开固定螺丝(M4-4个)，从Spline-S分离出电动机和AC Motor- Spacer。
5. 拧开Set Screw(M4-4个)，从电动机分离出AC Motor- Spacer。
6. 拧开相应Motor- Pulley的Set Screw(M4)，从电动机分离出Timing Belt和Motor-
Pulley。
7. 替换电动机后，按照拆卸的倒序进行组装。Motor- Pulley组装时请参照以下事
项。
Main Switch关闭方
向(逆时针方向)
Samsung Component Placer SM321 Service Manual
5-38

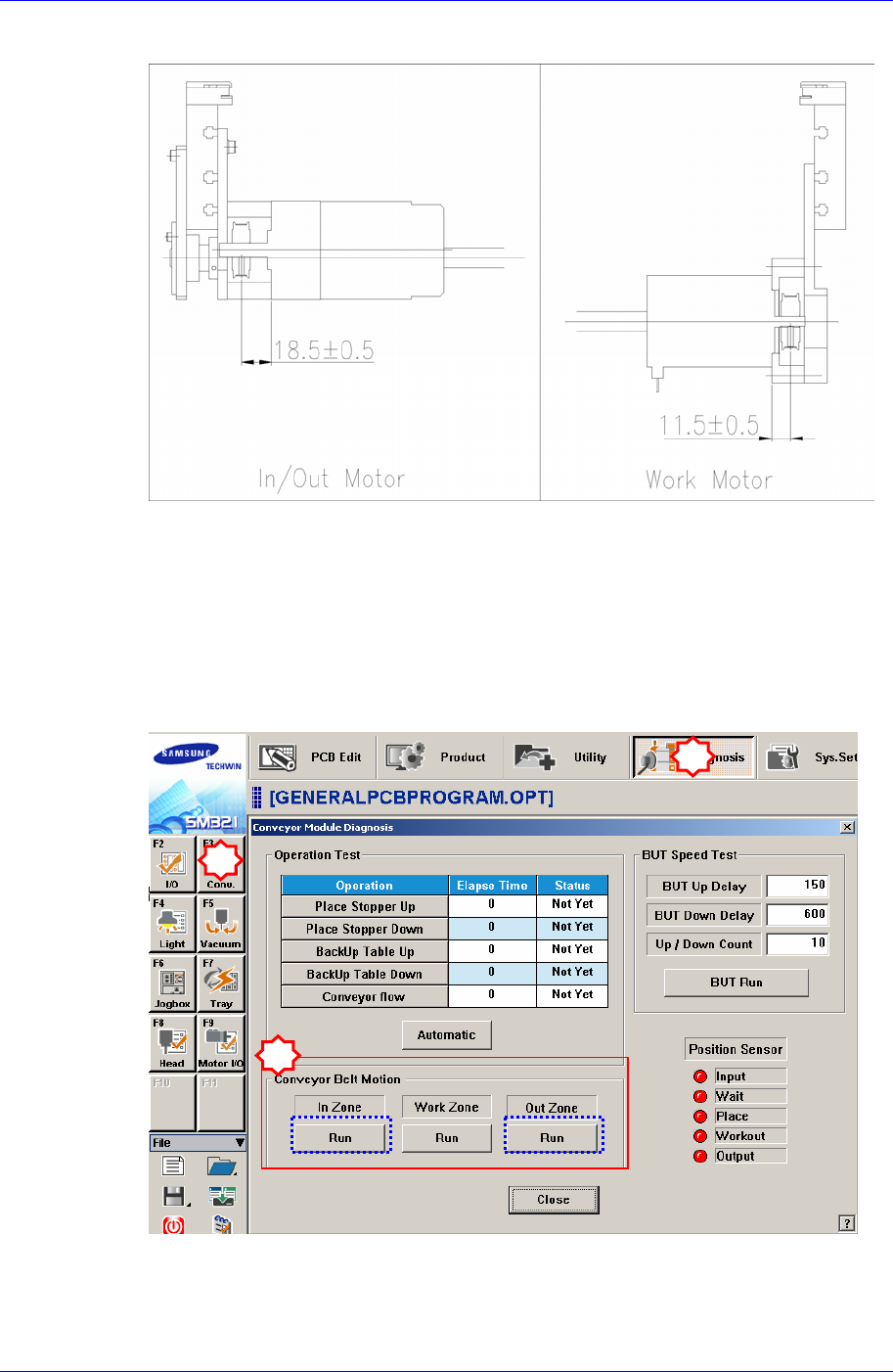

电动机和 Pulley的组装位置基准 – 电动机组装面到Pulley中心的距离
8. 组装后请参照“5.5.3 Entry/Work/Exit PCB 移送 Belt“的张力基准，测定Timing
Belt的张力，然后进行补正。
9. 完成作业，则打开设备前面的Main Switch启动PC。
10. 为确认是否正常工作请执行“Conveyor Module Diagnosis” 对话框。 在
<Conveyor Belt Motions> 领域中点击相应Zone的 <Run>按钮，确认皮带是否
正常工作。.
1
2
3
Conveyor & BUT
5-39
5.6.2. 宽度调节用 Motor 替换次序
1. 请参照“5.6.1.3 AC
电动机替换次序
“同样地替换电动机。
2. 替换电动机时，请注意以下事项。
组装时请把Pulley和电动机Sha
ft末端保持一致。
电动机电缆拉到下方后用连接
电缆固定。
固定螺丝
