Samsung Component Placer SM321 Service Manual 6-8
X-Y Frame
6-7
2. 正常关闭PC后关闭设备前面的Main Switch。
3. 为了分离设备前面基准右侧上端Cover，首先分离示教框和前面键盘电缆，然
后分离前面LCD显示屏的电源及影像电缆。利用十字形(+)螺丝刀拧开固定盖的
4个固定螺丝。然后，拧开固定门传感器托架的2个固定螺丝。

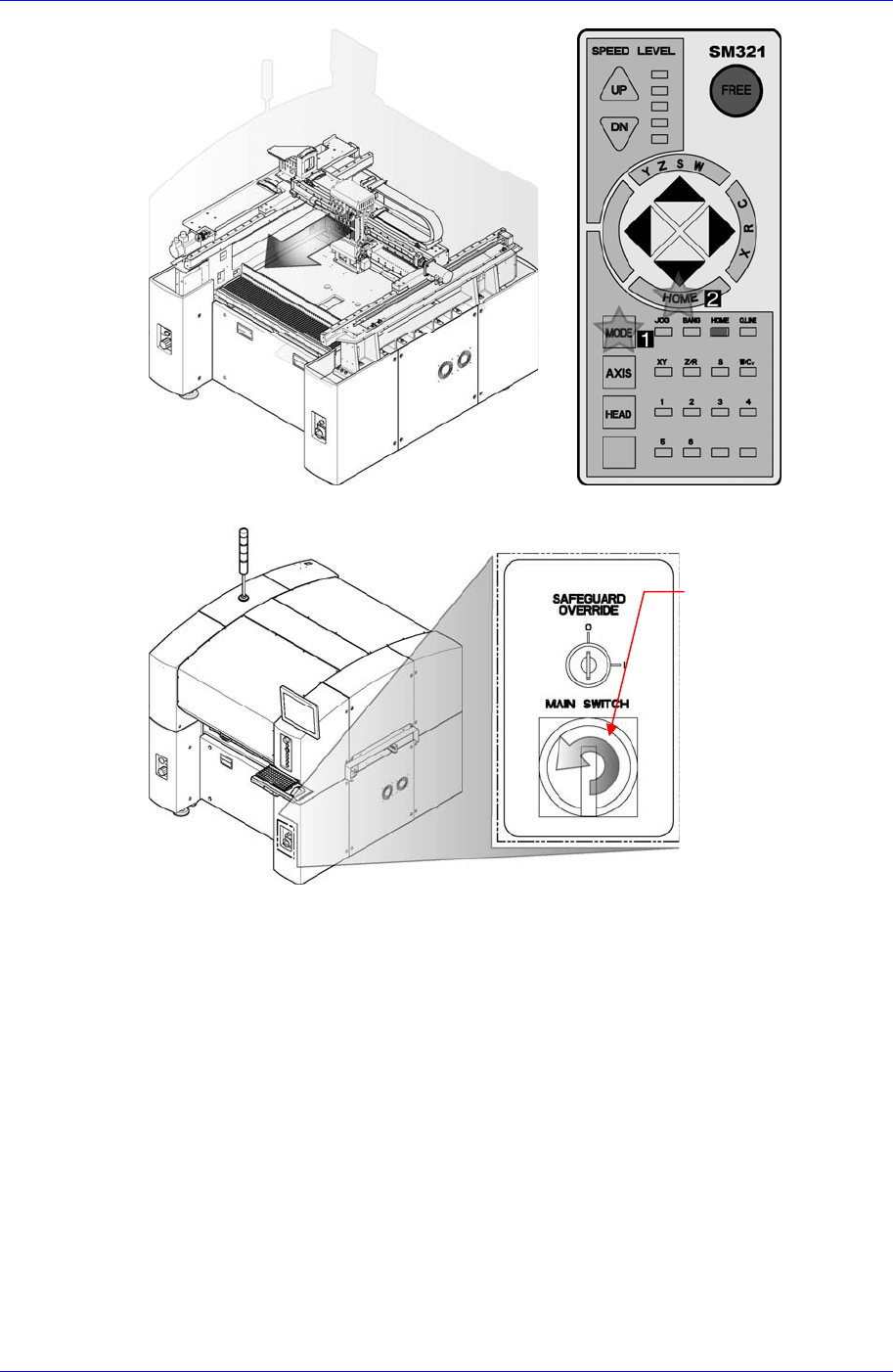

Main Switch关闭方
向(逆时针方向)
Samsung Component Placer SM321 Service Manual
6-8
X-Y Frame
6-9
4. 从X轴电动机分离出电动机电源及放大机电缆连接器。
5. 请除去连接X轴电动机和滚珠丝杠的联接器Set Screw(M4)。但，只替换X轴电
动机时，只除去离电动机近的Set Screw，只替换滚珠丝杠时，只除去离滚珠丝
杠近的Set Screw。
除去固定
螺丝
除去托架固定螺丝
