X-Y Frame 6-9 4. 从 X 轴电动 机分离出电动机电源及放大机电 缆连接器。 5. 请除去连接 X 轴电动机和滚珠丝杠 的联接器 Set Screw(M4) 。但，只替换 X 轴电 动机时，只除去离电动机近的 Set Screw ，只替换滚珠丝杠时，只除去离滚珠丝 杠近的 Set Screw 。 除去固定 螺丝 除去托架固定螺丝
Samsung Component Placer SM321 Service Manual
6-8
X-Y Frame
6-9

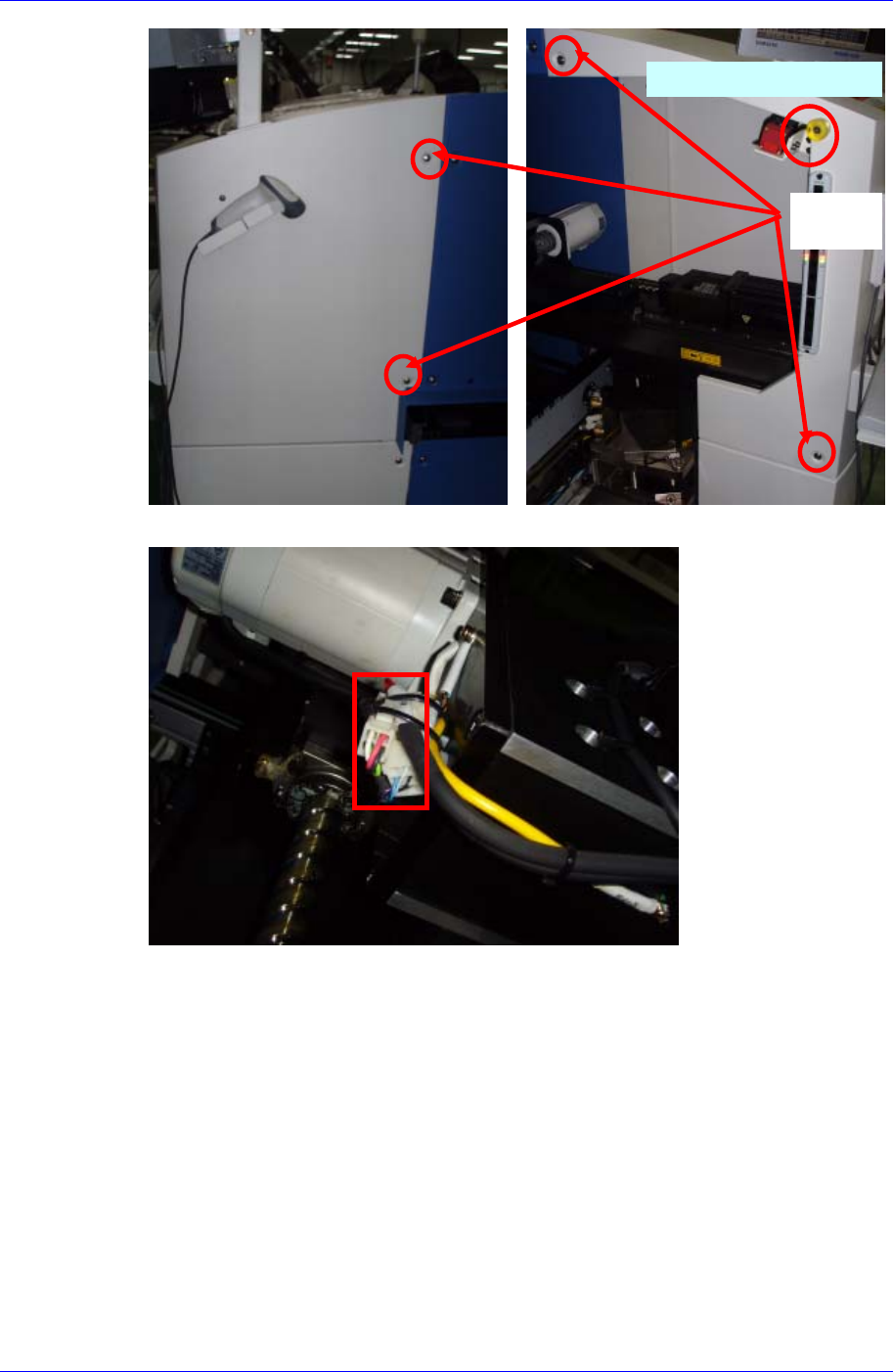

4. 从X轴电动机分离出电动机电源及放大机电缆连接器。

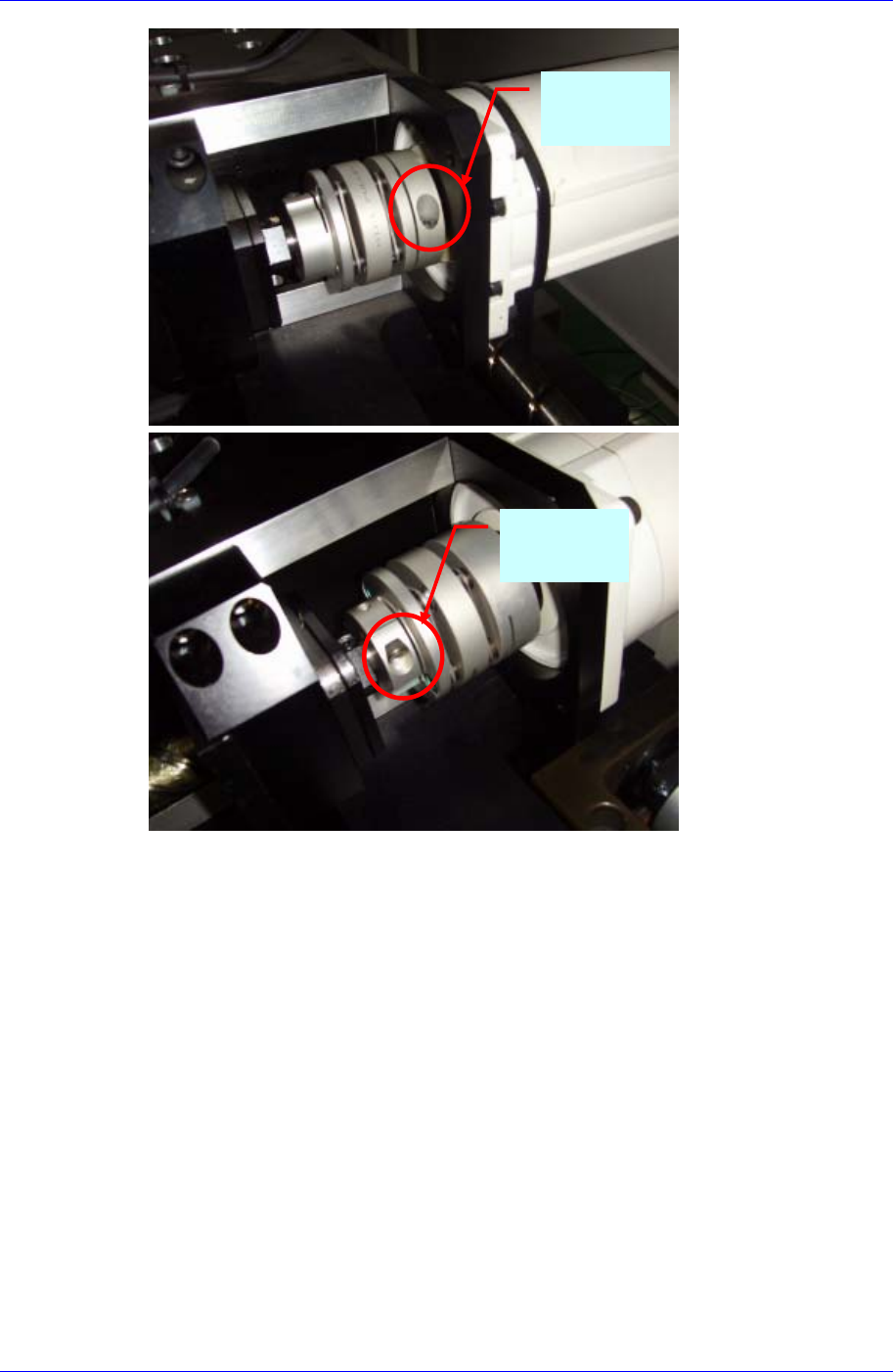

5. 请除去连接X轴电动机和滚珠丝杠的联接器Set Screw(M4)。但，只替换X轴电
动机时，只除去离电动机近的Set Screw，只替换滚珠丝杠时，只除去离滚珠丝
杠近的Set Screw。
除去固定
螺丝
除去托架固定螺丝
Samsung Component Placer SM321 Service Manual
6-10
Set Screw 连接时力矩 : 45kgf.cm (使用力矩扳手)
6. 请除去X轴电动机固定到END Bracket-X的固定螺丝(M5-4个)后，替换电动机。
电动机替换
时除去
滚珠丝杠替
换时除去
