SM321 SERVICE MANUAL - 第239页

X-Y Frame 6-1 1 7. 组装是拆卸的倒序。作业完成后打开设备前面的 Main Switch ，启动 PC 。 8. 请重新示教设备基准坐标点。  ANC 顶面的 Fiducial 2 点 END Bracket-X 固定螺丝电动机分离方向 1 2 3

Samsung Component Placer SM321 Service Manual

6-10

Set Screw 连接时力矩 : 45kgf.cm (使用力矩扳手)

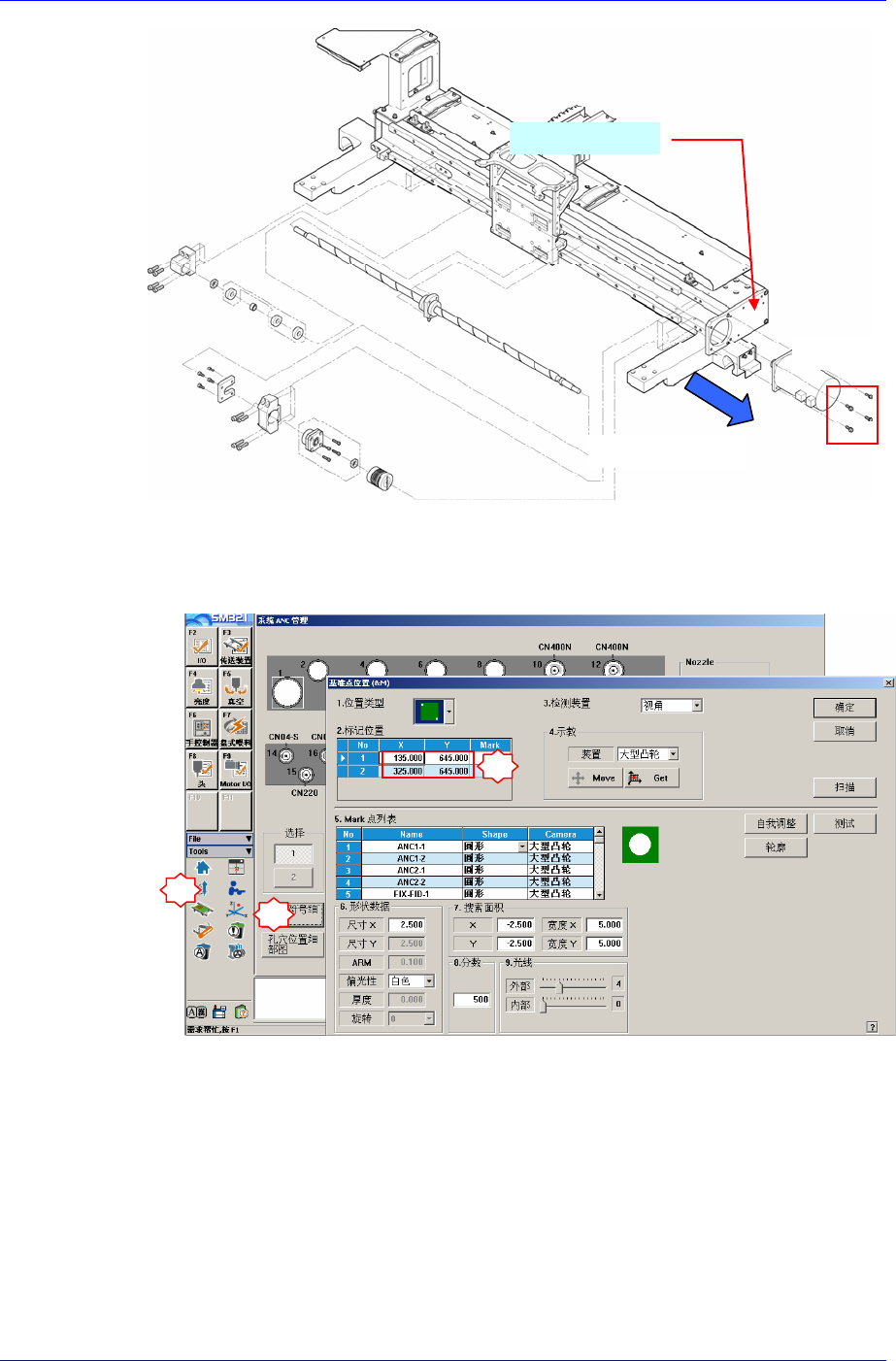

6. 请除去X轴电动机固定到END Bracket-X的固定螺丝(M5-4个)后，替换电动机。

电动机替换

时除去

滚珠丝杠替

换时除去

X-Y Frame

6-11

7. 组装是拆卸的倒序。作业完成后打开设备前面的Main Switch，启动PC。

8. 请重新示教设备基准坐标点。

 ANC 顶面的Fiducial 2点

END Bracket-X

固定螺丝

电动机分离方向

Samsung Component Placer SM321 Service Manual

6-12

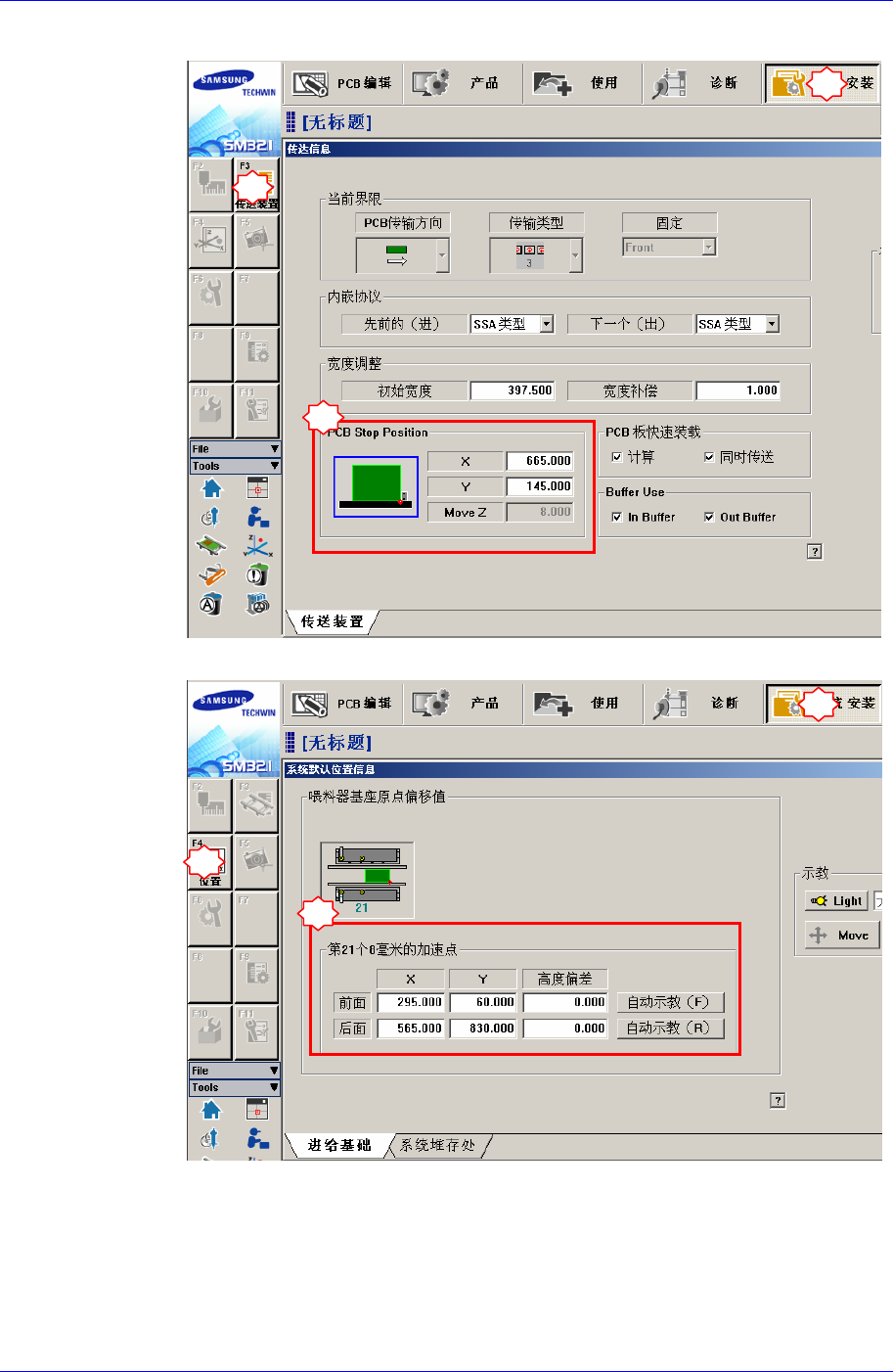

 PCB Stop Position

 Feeder Base Origin (详细事项请参照 “3.9 Feeder Base Origin “ .)
