Samsung Component Placer SM321 Service Manual
6-14

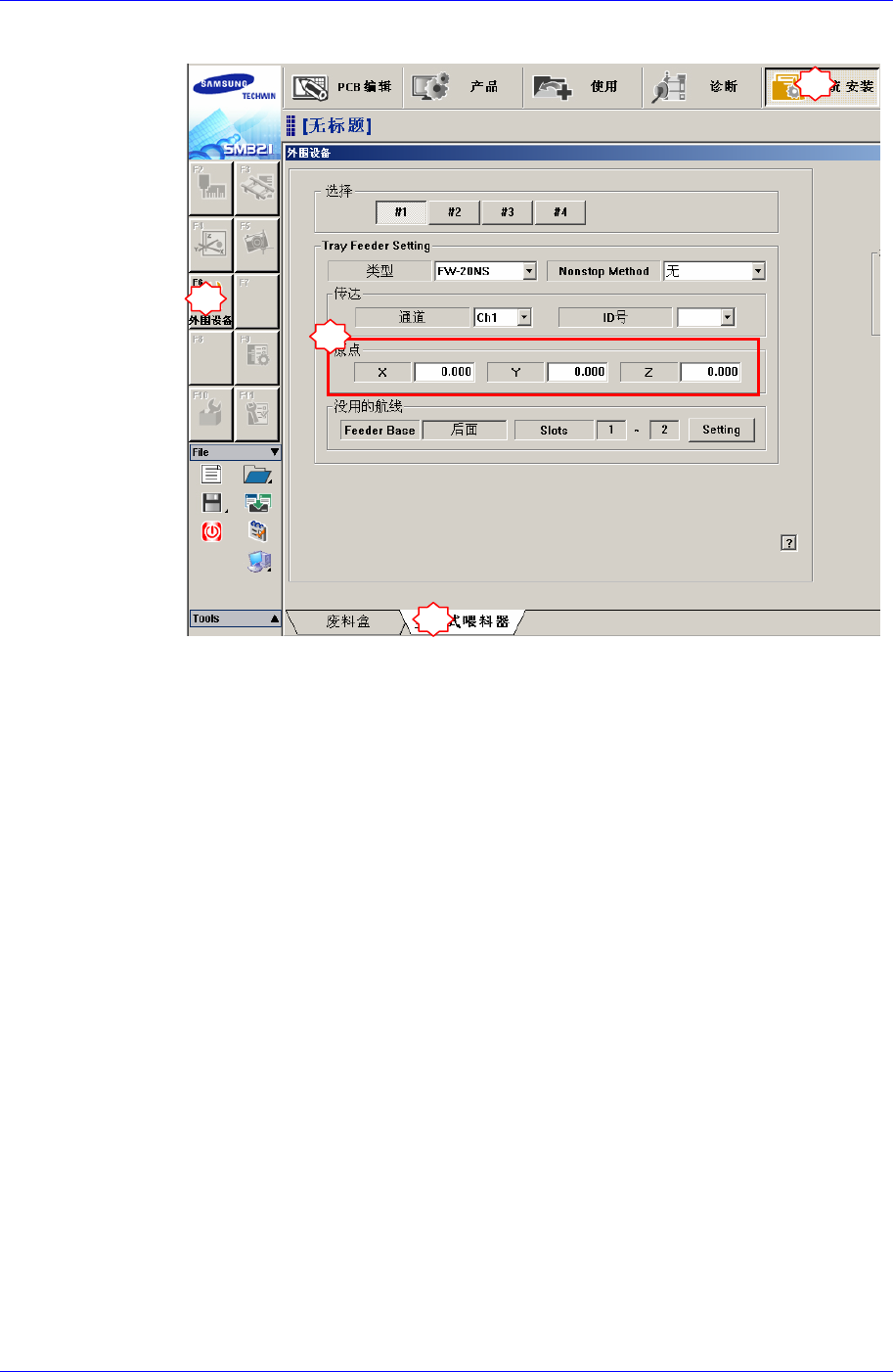

Tray Feeder Origin (详细事项请参照“3.10 Tray Feeder Origin “ .)
9. 请执行Camera & Offset Calibration。详细事项请参照 “3.11 摄像&偏移标准 (3-
28
页
)”。
10. 完成校正后，为了确认是否正常贴装部件，请执行测试。
滚珠丝杠替换次序
1. 同样地执行电动机替换次序No.1~No.6。

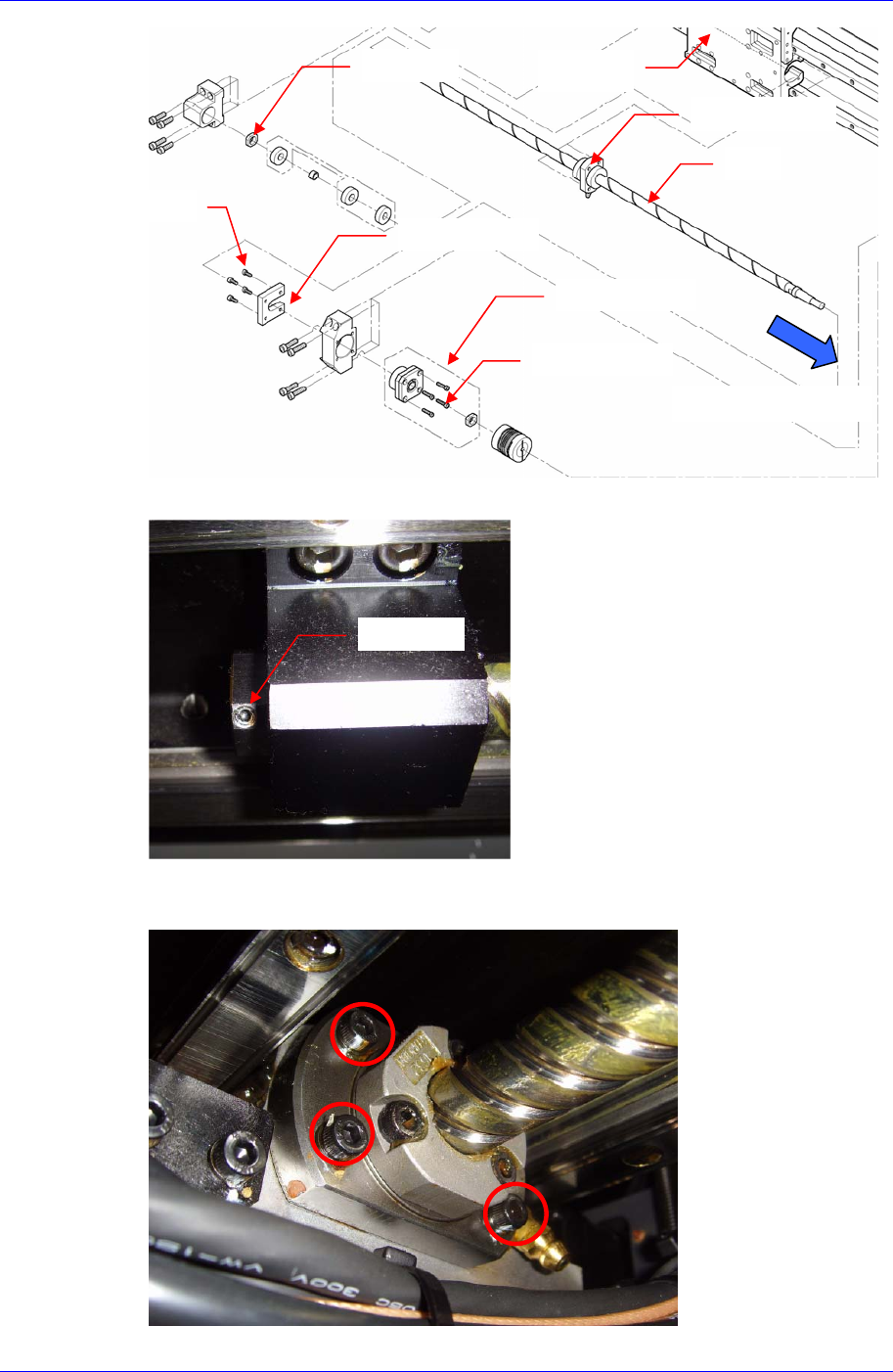

2. 为了分离Support Unit，请使用扳手除去固定螺丝A (M4- 4个)。然后，为了分离
Cushion-X，除去固定螺丝B (M4- 4个)。
1
2
3
4
X-Y Frame
6-15
3. Lock Nut时请除去Lock Nut的 Set Screw。
4. 拧开Ball Screw固定在Head Base的固定螺丝(M3-4个)，从Head Base分离出 Ball
Screw Nut。
Support Unit
Cushion-X
固定螺丝(A)
固定螺丝(B)
Lock Nut
Ball Screw 分离方向
Ball Screw Nut
Head Base
Set Screw
Screw
Samsung Component Placer SM321 Service Manual
6-16
5. 请分离Screw。 (顺着电动机组装方向分离。)
警 告
为了维持组装精密度，请勿分离组装在X-Frame的Bearing S
upport2-X和Bearing Bracket-X。
6. Ball Screw 替换后, 按照拆卸的倒序组装Ball Screw。
警 告
组装时请使用Torque Wrench，遵循组装部位的规定Torqu
e。不遵循规定值进行组装时，严重影响到设备贴装程度。
7. Head Base置于X轴中央，利用Ball Screw的固定螺丝(M3-4个)，把Ball Screw固
定到Head Base。此时，用Dial Gage确认X轴L/M顶面和Ball Screw Nut的平行度
是否达到0.02mm。
警 告
X-Axis L/M Bolck上固定Dial Gage，顺着L/M 测定平行度
进行调整。
8. 请组装Support Unit和Lock Nut。
9. 请组装Coupling和X轴电动机。
10. 作业完成后打开设备前面的Main Switch，启动PC。
11. 请执行X,Y Limit Search。
12. 同样地执行电动机替换次序No.8~No.10。
