X-Y Frame 6-21 Set Screw 连接时力矩 : 90kgf.cm ( 力矩扳手使用 ) 9. 作业完成后 打开设备前面的 Main Switch ，启动 PC 。 10. 请执行 Skew Compensation 。 11. 同样地执行 “ 6.2.1.2 Motor & Ball Scr ew 替换次序 “ 的 X 轴电动机替换次 序 No.8~No.10 。 滚珠丝杠替换次序 1. 同样地执行 电动机替换…
Samsung Component Placer SM321 Service Manual
6-20
杠近的Set Screw。
6. 请除去把电动机固定到Y Motor Bracket的固定螺丝(M5-4个)。
7. 请交换电动机。
8. 组装是拆卸的倒序。组装时, 请参照Coupling的Set Screw连接力矩进行连接。
电动机替换时
除去
滚珠丝杠替换
时除去
滚珠丝杠替换
时除去
电动机替换时
除去
Y1轴
Y2轴
Y Motor Bracket
固定螺丝
电动机分离方向
X-Y Frame
6-21
Set Screw 连接时力矩: 90kgf.cm (力矩扳手使用)
9. 作业完成后打开设备前面的Main Switch，启动PC。
10. 请执行Skew Compensation。
11. 同样地执行“6.2.1.2 Motor & Ball Screw
替换次序
“ 的 X轴电动机替换次序
No.8~No.10。

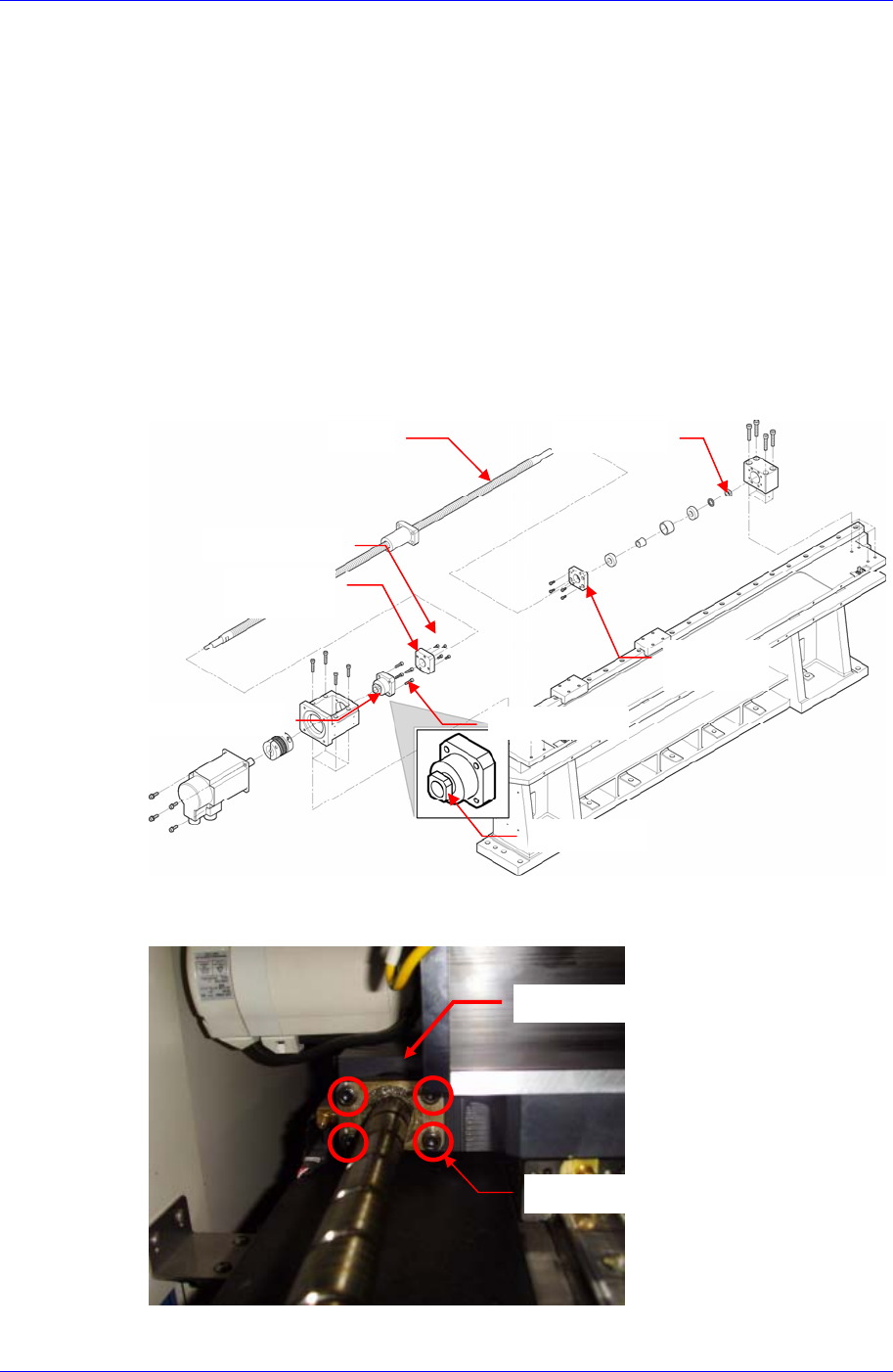

滚珠丝杠替换次序
1. 同样地执行电动机替换次序No.1~No.6。
2. 为了分离Y Stopper Cushion F，请除去固定螺丝A (M4- 4个)。然后,为了分离
Support Unit，除去Lock Nut的Set Screw，利用扳手除去固定螺丝B(M4- 4个)。
用(Spanner(17mm)固定Ball Screw，用其他Spanner(22mm)分离Lock Nut。 分离
Support Unit固定螺丝。)
3. 拧开下图的把Ball Screw固定到X-Frame的固定螺丝(M3-4个), 把Ball Screw Nut
从X-Frame分离出。
4. 为分离Bearing Nut，请除去Bearing Nut的 Set Screw。
Support Unit
Y Stoppe
r
Cushion F
固定螺丝(B)
固定螺丝(A)
Bearing NutScrew
Y Stopper
Cushion R
Lock Nut
Y轴载波
固定螺丝
Samsung Component Placer SM321 Service Manual
6-22
5. 往后推Screw分离轴承后，再往后推Screw分离Ball Screw Nut。
6. 请分离Screw。 (顺着电动机组装方向倾斜分离。)
警 告
为了维持组装精密度请勿分离组装在Y-Frame的Y Motor Br
acket和BS Rear Support。
7. Ball Screw 替换后, 按照拆卸的倒序组装Ball Screw。
警 告
请使用Torque Wrench，遵循组装部位的规定Torque进行组
装。不按照规定值进行组装时，会严重影响设备的贴装程
度。
8. 使夹Ball Screw Nut的Screw通过BS Rear Support轻轻夹住。
9. 请在组装电动机的反方向Screw 末端上有序地轻轻夹进轴承(Bearing 2EA,
Bearing inner spacer, Bearing outer spacer, Bearing Space)。
警 告
请使用Torque Wrench，遵循组装部位的规定Torque进行组
装。不按照规定值进行组装时，无法保证设备的贴装程度。
Screw 分离方向
Set Screw
Set Screw
Y1轴
Y2轴
Ball Screw Nu
t
Screw
轴承
1
3
4
2
BS Rear
Su
pp
or
t
