Samsung Component Placer SM321 Service Manual
6-22

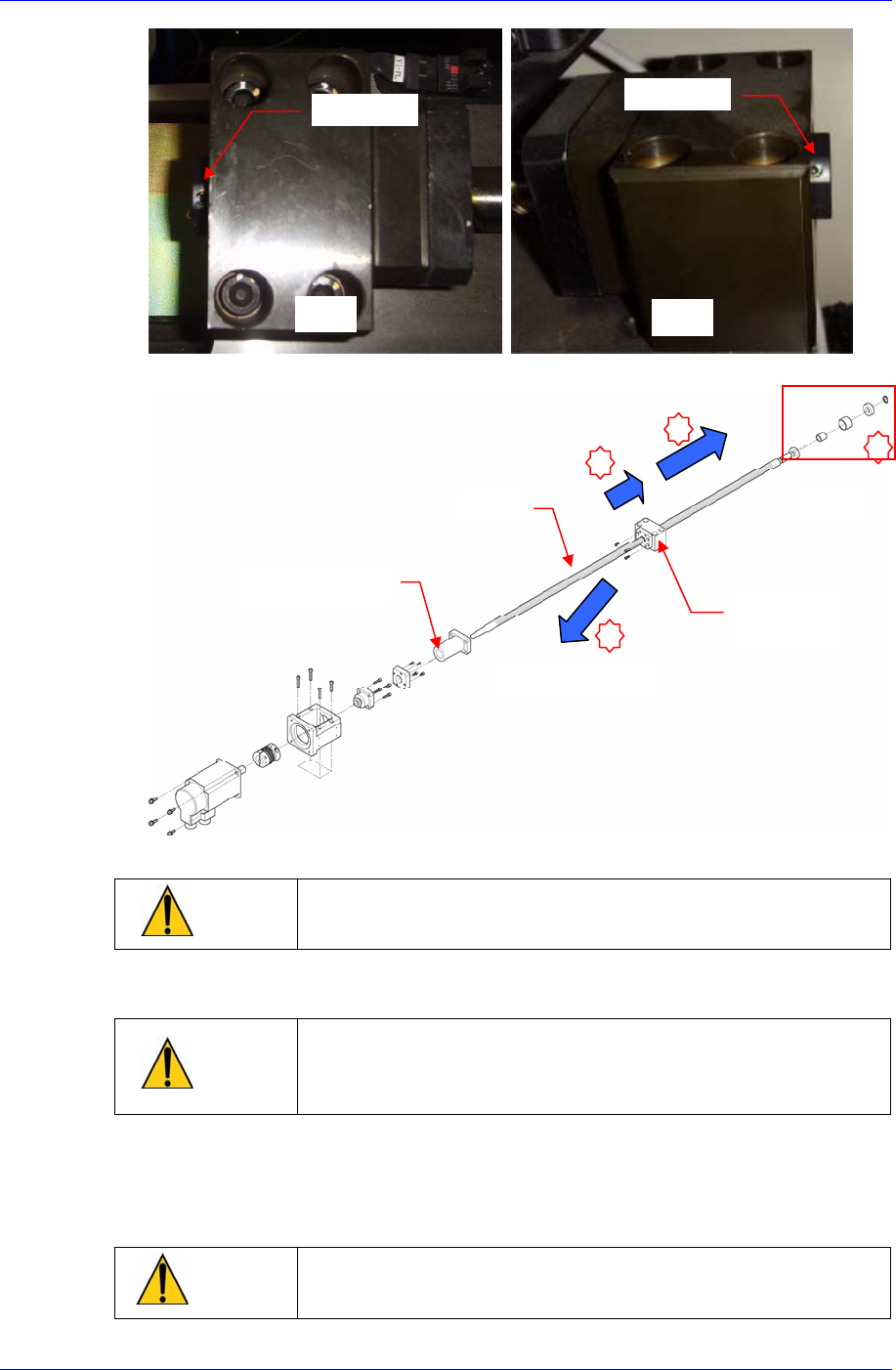

5. 往后推Screw分离轴承后，再往后推Screw分离Ball Screw Nut。
6. 请分离Screw。 (顺着电动机组装方向倾斜分离。)
警 告
为了维持组装精密度请勿分离组装在Y-Frame的Y Motor Br
acket和BS Rear Support。
7. Ball Screw 替换后, 按照拆卸的倒序组装Ball Screw。
警 告
请使用Torque Wrench，遵循组装部位的规定Torque进行组
装。不按照规定值进行组装时，会严重影响设备的贴装程
度。
8. 使夹Ball Screw Nut的Screw通过BS Rear Support轻轻夹住。
9. 请在组装电动机的反方向Screw 末端上有序地轻轻夹进轴承(Bearing 2EA,
Bearing inner spacer, Bearing outer spacer, Bearing Space)。
警 告
请使用Torque Wrench，遵循组装部位的规定Torque进行组
装。不按照规定值进行组装时，无法保证设备的贴装程度。
Screw 分离方向
Set Screw
Set Screw
Y1轴
Y2轴
Ball Screw Nu
t
Screw
轴承
1
3
4
2
BS Rear
Su
pp
or
t
X-Y Frame
6-23
10. 把Y Stopper Cushion F夹在Skew，请把Support Unit组装在Y-Motor Bracket。
11. Screw组装在Y Motor Bracket和BS Rear Support。此时，连接 Lock Nut，使
Screw固定在Support Unit。
12. 利用Ball Screw Nut的固定螺丝，把Ball Screw Nut固定到X-Frame。
13. 利用Set Screw把Bearing Nut固定到电动机组装的反方向的Screw末端。
14. 拧紧Support Unit的固定螺丝，确实固定Support Unit后，利用固定螺丝把Y
Stopper Cushion F固定到Support Unit。
15. 利用Set Screw，把Y电动机的轴固定到Coupling。此时使 Coupling紧贴到Ball
Screw方向。
16. 作业完成后打开设备前面的Main Switch，启动PC。
17. 请执行Skew Compensation。
18. 请同样地执行“6.2.1.2 Motor & Ball Screw
替换次序
“ 的X轴电动机替换次序
No.8~No.10。
Samsung Component Placer SM321 Service Manual
6-24
6.4. X-Y Frame Axis Sensor Board/Sensor
6.4.1. Axis Sensor Board (J9060340A)
Axis Sensor Board 工作不良
6.4.1.1. 必要工具
十字 Driver (其他提供工具)
T Wrench (其他提供工具) or Hex Wrench
6.4.1.2. Axis Sensor Board 替换次序
1. 正常关闭PC后关闭设备前面的Main Switch。
2. 请分离前面右下盖(Axis Sensor Board)。
Main Switch关闭方
向(逆时针方向)
