Samsung Component Placer SM321 Service Manual
6-24
6.4. X-Y Frame Axis Sensor Board/Sensor
6.4.1. Axis Sensor Board (J9060340A)
Axis Sensor Board 工作不良
6.4.1.1. 必要工具
十字 Driver (其他提供工具)
T Wrench (其他提供工具) or Hex Wrench
6.4.1.2. Axis Sensor Board 替换次序
1. 正常关闭PC后关闭设备前面的Main Switch。

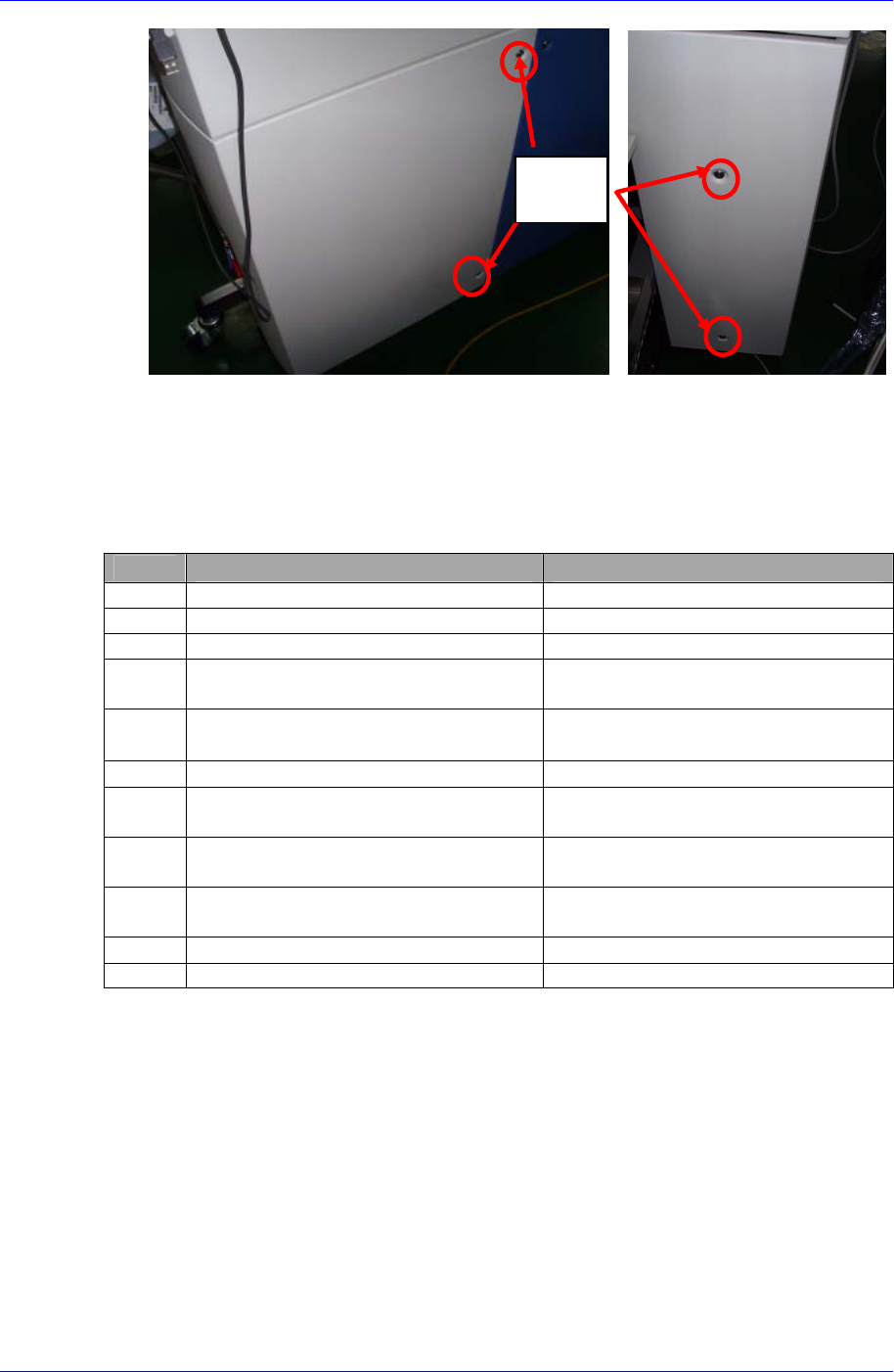

2. 请分离前面右下盖(Axis Sensor Board)。
Main Switch关闭方
向(逆时针方向)
X-Y Frame
6-25
3. 请分离连接在Axis Sensor Board的所有连接器。
4. Axis Sensor Board 分离后, 替换成新的 Axis Sensor Board。
5. 正确连接连接器后，打开设备前面的Main Switch，启动PC，检点X, Y, Z, Wcv
轴传感器的正常工作与否。

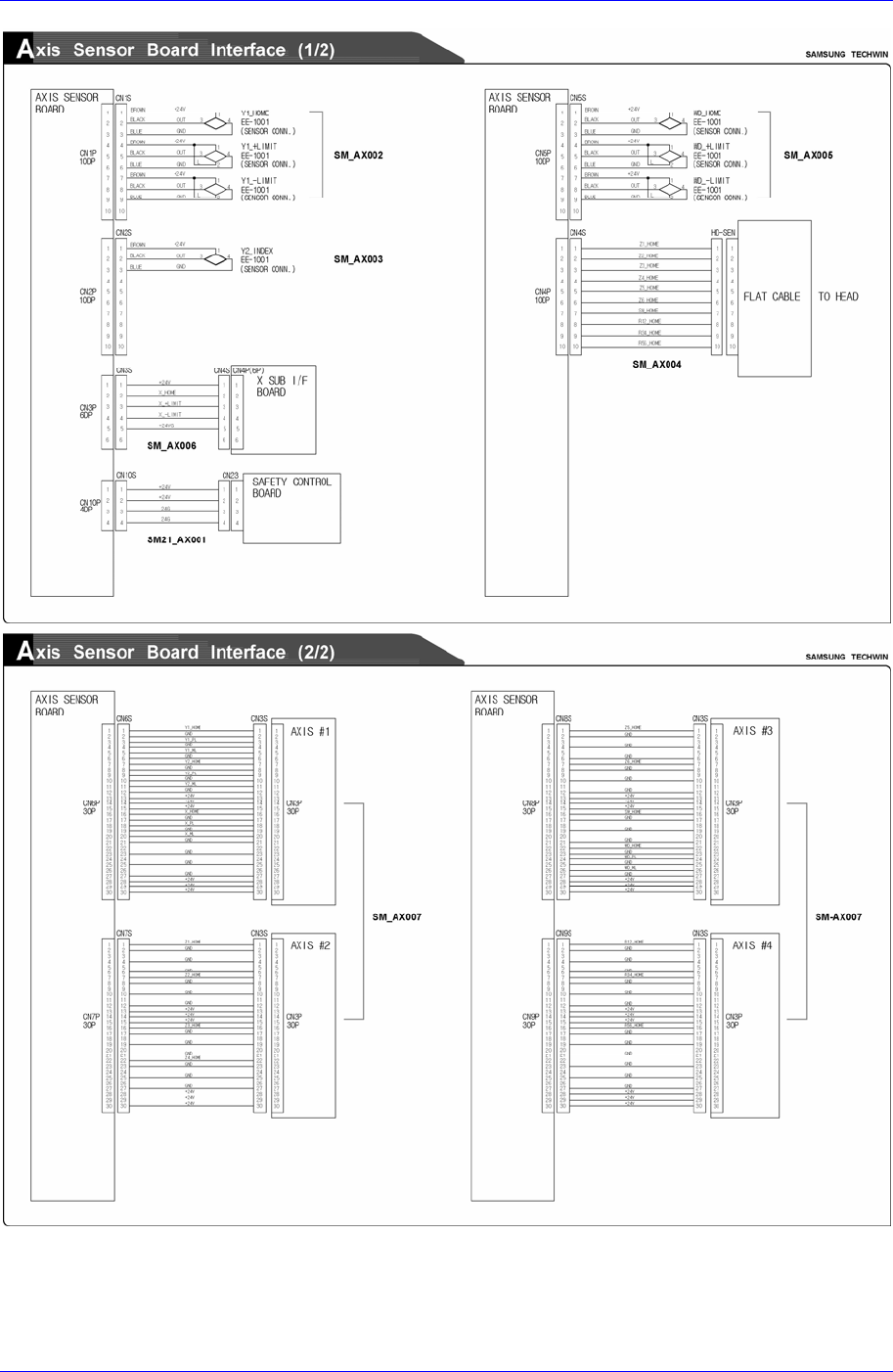

连接器功能说明及连接程序
CN
①宽度调节Motor方 Belt ②Frame 前面 Belt
CN1
Y轴传感器电源输出及传感器信号输入 传感器程序 (Y_HOME/Y_+LIM/Y_-LIM)
CN2
CN3
X轴传感器电源输出及传感器信号输入 传感器程序(X_HOME/X_+LIM/X_-LIM)
CN4
头部传感器信号输入
(Z1~Z4,MIRROR,R12,R34)
FLAT CABLE 传感器部延长线
CN5
CONVEYOR WIDTH 轴传感器电源输出及
传感器信号输入
传感器程序
(WD_HOME/WD_+LIM/WD_-LIM)
CN6
VME AXIS#1管辖轴传感器信号输出(X,Y)
VME AXIS BOARD #1
CN7
VME AXIS#2管辖轴传感器信号输出
(Z1,Z2,Z3,Z4)
VME AXIS BOARD #2
CN8
VME AXIS#3管辖轴传感器信号输出
(MIRROR,WIDTH)
VME AXIS BOARD #3
CN9
VME AXIS#4 管辖轴传感器信号输出
(R12,R34)
VME AXIS BOARD #4
CN10
BOARD电源供应
SAFETY CONTROL BOARD (CN6)
CN11
除去固定
螺丝
Samsung Component Placer SM321 Service Manual
6-26
Board上的LED状态转换(ON/OFF)检查
