服务环境
1-3
总消耗电力: 最大 4.7 KVA
频率: 50 / 60 Hz
危 险
如果未使用指定规格的电压或错误变更电源输入，可能导致火
灾或电击死亡。
变更电源输入操作必须由经过专门培训的维护修理管理人员或
我方授权指定的C/S人员进行。
1.2.3. 环境条件
运行时
温度: +10 ℃ ~ +35 ℃
温度: +20 ℃ ~ +28 ℃(程度保障条件)
湿度
à 50% RH 以下 (35 ℃)
à 90% RH 以下 (20 ℃)
搬运或存放时 (设备运行以外的状态)
温度: -10 ℃ ~ +60 ℃
湿度: 20% RH ~ 90% RH (非结冰状态)
1.3. 维护用工具

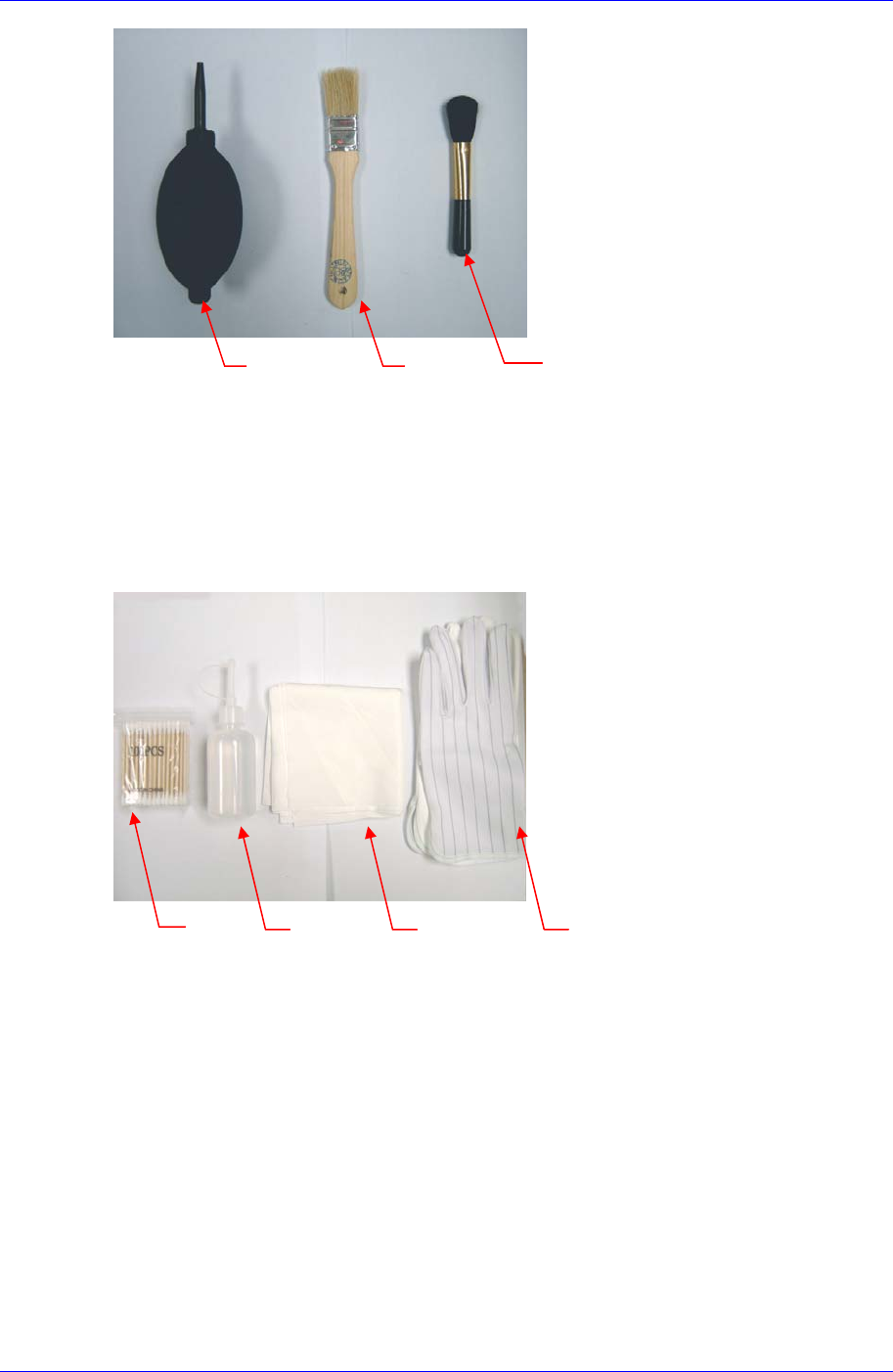

1.3.1. Cleaning Kit (资材编号: J8100118A)
本设备维护时必须使用的Cleaning Kit将随机提供。这里介绍组成Cleaning Kit的内
容物及其用途。
Samsung Component Placer SM321 Service Manual
1-4
空气喷射器
吹掉Camera 镜片表面上的灰尘。
刷子
清除喂料器底座表面的晶片或异物。
小刷子
清除Mirror表面的灰尘。
棉棒 / 酒精
擦拭Fly Camera镜片的表面。
干净的布
Mirror或镜片上有异物而需要清扫时使用。
凹凸(emboss)手套
清扫Camera或Mirror时使用。
空气喷射器 刷子
小刷子
棉棒
酒精 干净的布
凹凸(emboss)手套
服务环境
1-5

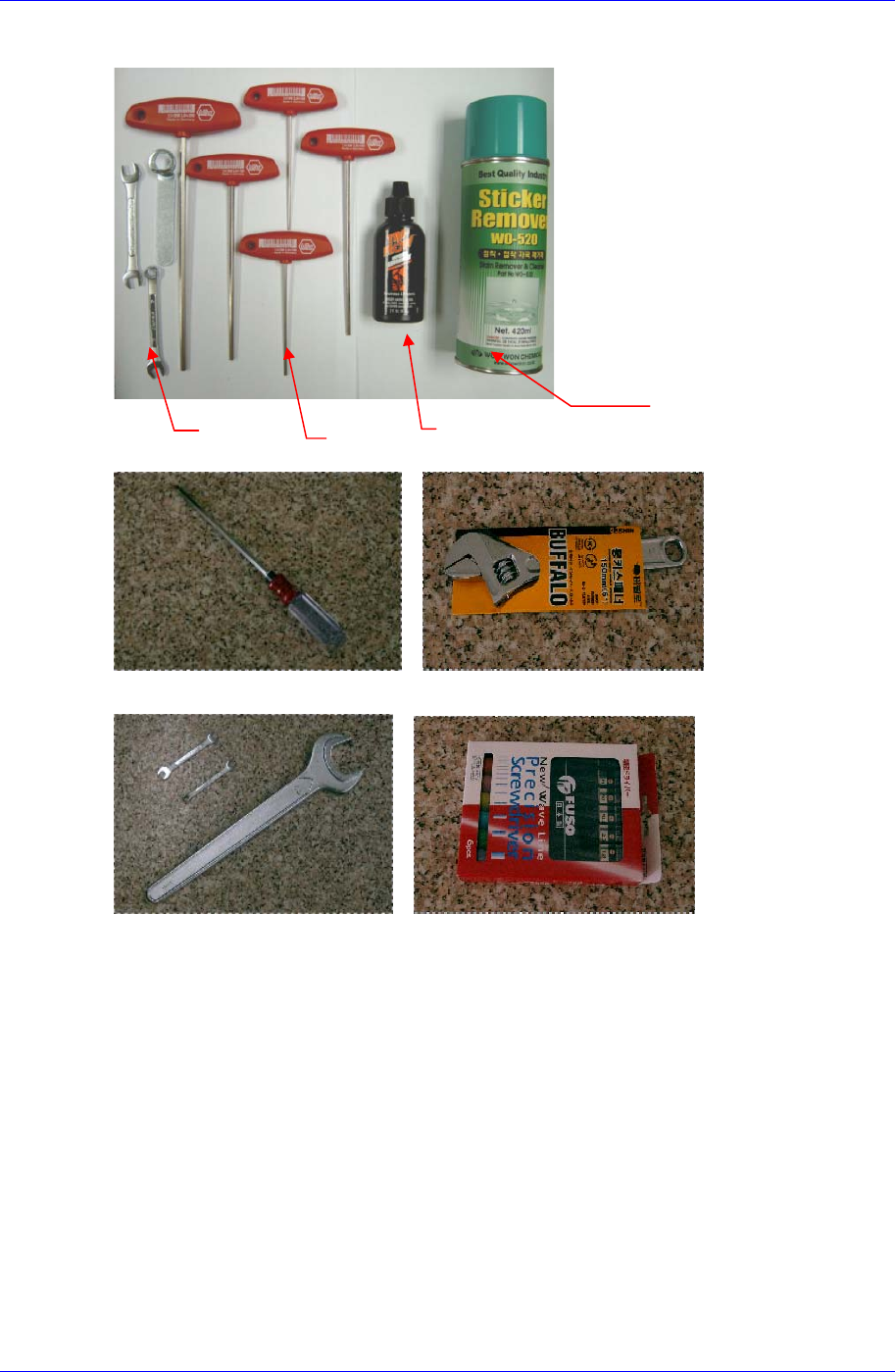

1.3.2. 其它供应工具
起子 活动扳手
板手 (46mm) 精密螺丝起子组合
7mm 扳手: 资材编号 J1700011
T 扳手: 资材编号 J9099034A
喷嘴用润滑油: 资材编号 J8001073A
喷射器: 资材编号 J8001072A
起子: 资材编号 J8001065A
活动扳手: 资材编号 J8001066A
46mm 板手: 资材编号 J1700028
精密螺丝起子组合: 资材编号 J1700015
扳手
(7mm)
T扳手
吸嘴用润滑油
(吸嘴弹簧用)
吸嘴异物清除用喷射器
