Samsung Component Placer SM321 Service Manual
7-2
因长时间使用发生磨损时
7.1.2.1. 必要工具
Feeder Master Jig
Wrench (M8 Set Screw)
十字形(+)螺丝刀
7.1.2.2. Feeder Base Module 替换次序

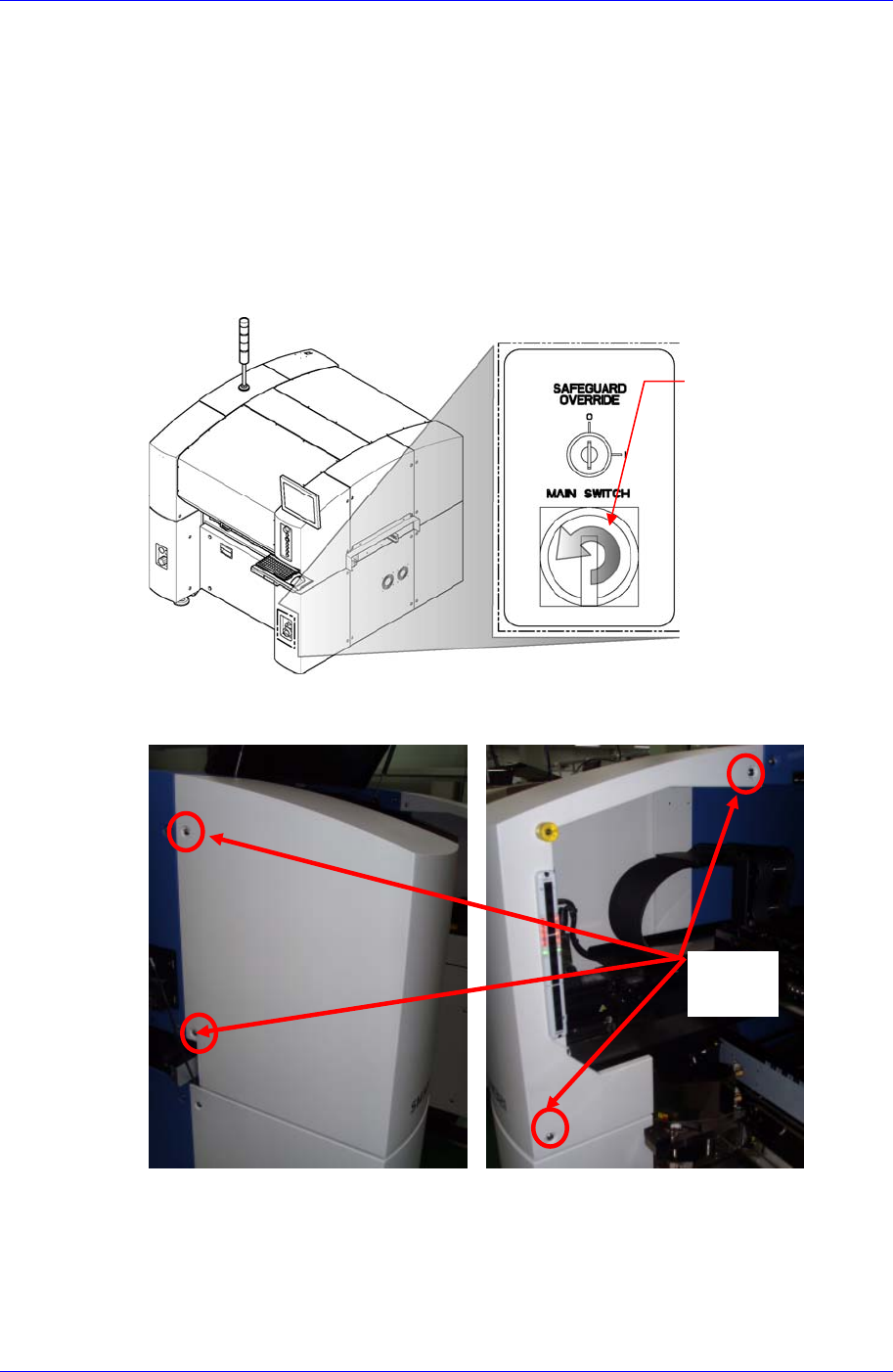

1. 正常关闭PC后关闭设备前面的Main Switch，再关掉空气阀。
2. 如下图所示拧开固定螺丝，分离前面左上盖(Front Feeder Base)。 [分离后面左
上盖(Rear Feeder Base)。]

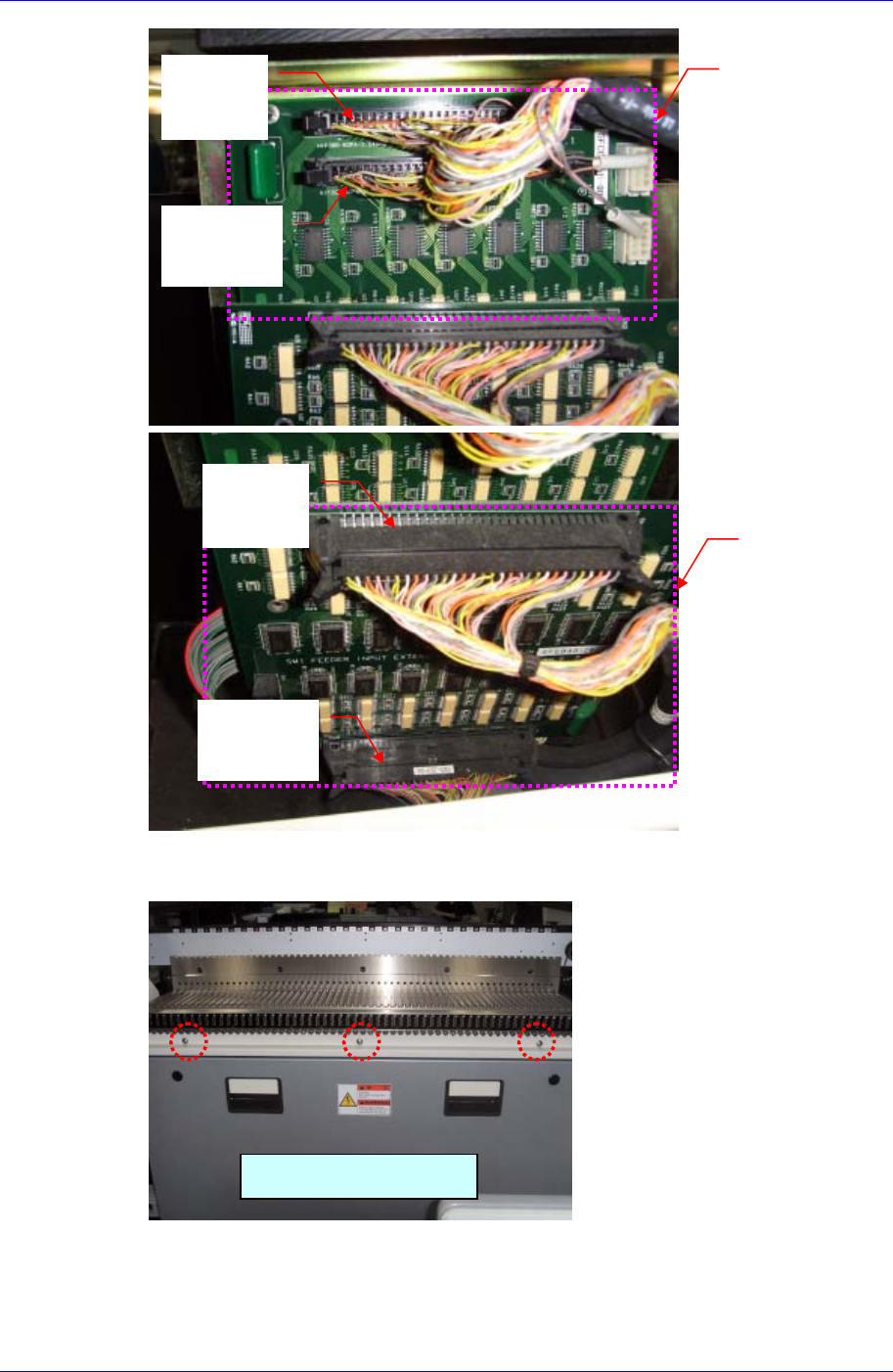

3. 请分离连接在Feeder Control Board, Feeder Input EXT Board的连接器。
Main Switch的关闭
方向(逆时针方向)
除去固定
螺丝
Feeder Base & ANC
7-3
4. 为了分离出Front Cover-Feeder Station Con-Panel Front，请除去固定螺丝(M8-3
个)。
5. 为了更容易地除去连接在Feeder base Module的Air Tube，如下图所示用手向下
拽出连接Air Tube的Fitting，除去Air Tube。
除去 3 个固定螺丝
Left Feede
r
Base Board
Output
Right Feede
r
Base Boar
d
Outpu
t
Left Feede
r
Base Board
Input
Right Feede
r
Base Board
Input
Feeder
Control
Board
Feeder Inpu
t
EXT Board
Samsung Component Placer SM321 Service Manual
7-4
6. 请分离Set Screw(M8-7个) 和Chip Cover。拧开 Set Screw(M8-4个)分离出 Chip
Cover(Feeder Base 两边)。
7. 以后组装按照拆卸的倒序进行。
8. Feeder Base Module平行度调整到0.1mm 以内进行固定组装。
注 意
在Feeder Station #13,#30,#47各自设置Feeder Origin Setti
ng Jig读取Y轴坐标，使之 Max,-Min 差处于0.1mm以内。
9. 作业完成后打开设备前面的Main Switch，开启空气阀启动PC。
10. 执行Feeder Base Origin Offset 。详细事项请参照 “3.9 Feeder Base Origin “。
11. 必要时同样地替换Rear Feeder Base Module。
除去 7 个 Set Screw
Chip Cover
Fitting
Air Tube
Chip Cover
