Samsung Component Placer SM321 Service Manual
7-8
5. 请分离连接在Feeder Control Board, Feeder Input EXT Board的Connector。
6. 请把不良Feeder Base Board或Cable Ass’y替换成新品。
7. 组装时为拆卸的倒序。
8. 夹连接器时用long nose
pliers轻轻压榨，防止发生连接不良。
9. 作业完成后打开设备前面的Main Switch，开放Air阀启动PC。
10. 检点Feeder Base的输入及输出状态，安装Tape Feeder确认是否正常工作。

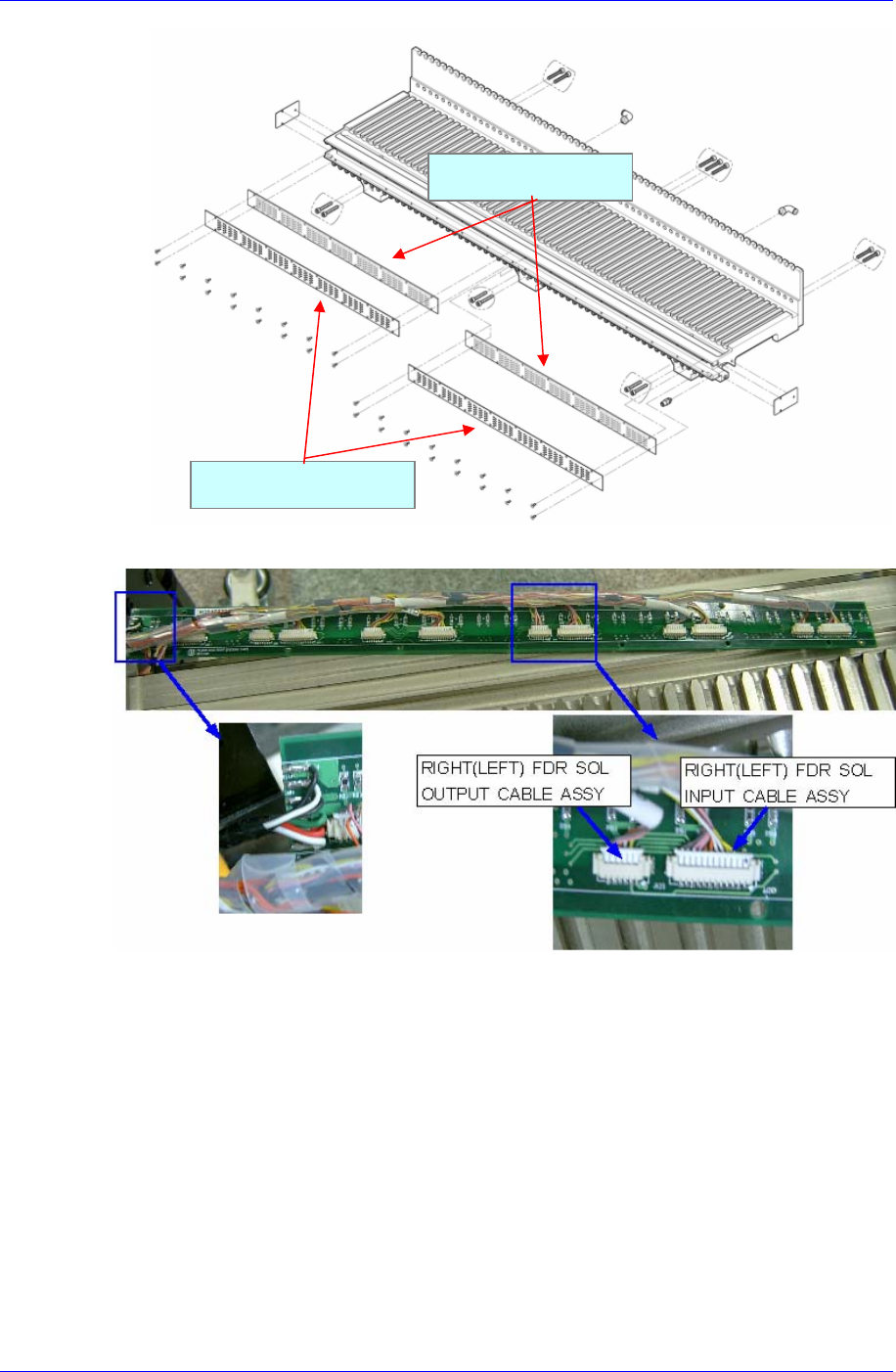

Feeder Base Board
Feeder Base Cover PCB
Feeder Base & ANC
7-9
7.2. ANC

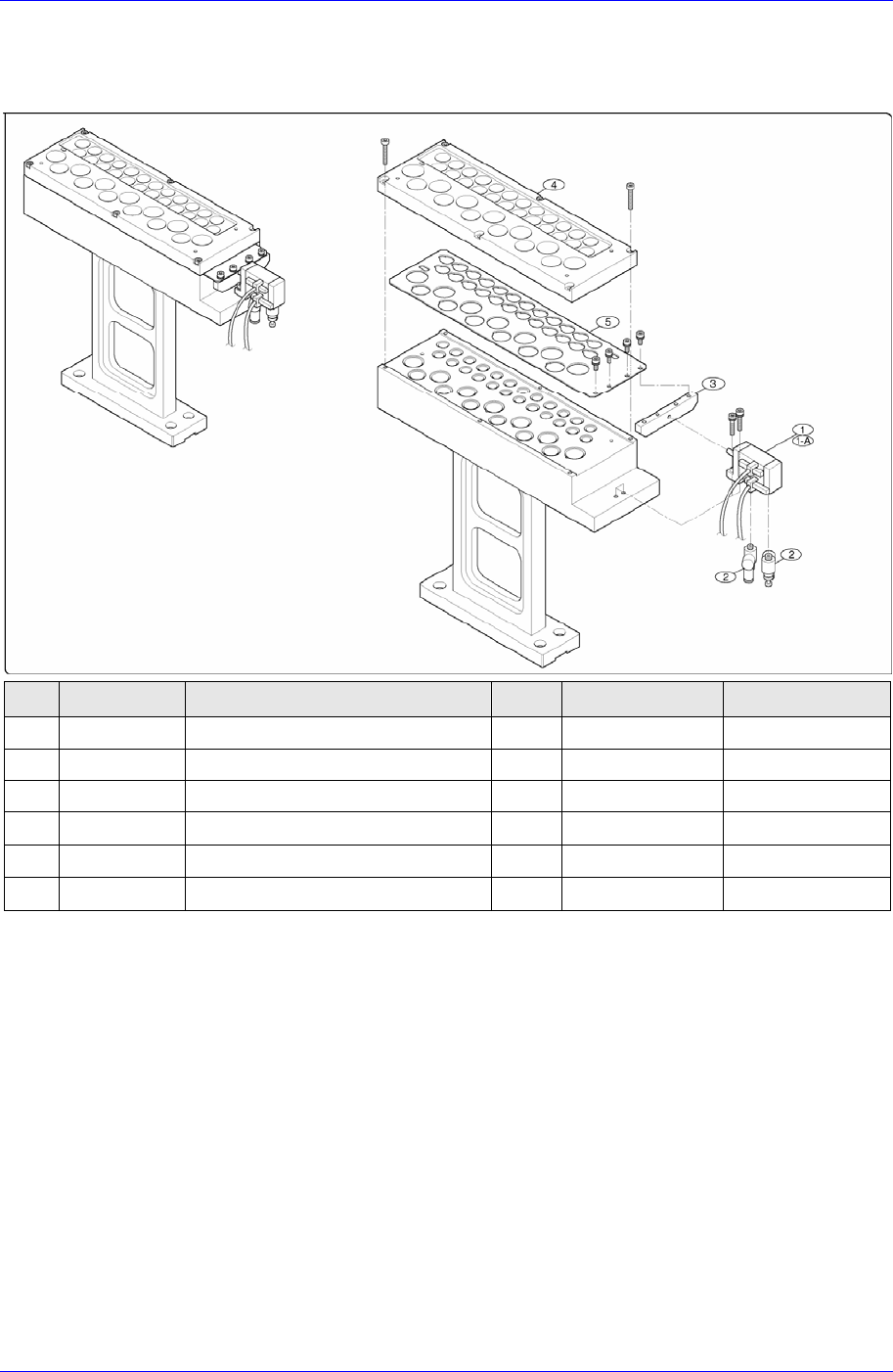

7.2.1. 所需材料
NO. PART NO. PART NAME Q’TY
TYPE REMARK
1 J9080778B ANC SENSOR CABLE ASS’Y
SM-CV010
1-A J6701064A AIR CYLINDER[BDAS10*5-1A-ZC153A2]
1
J6701064A
2 J6703028A SPEED CONTROLLER 2
SS4-M5MA
3 J7156087A SHUTTER BRACKET 1
J7156087A
4 J7156093A ANC PLATE 1
J7156093A
5 J7156094A NOZZLE SHUTTER 1
J7156094A
7.2.2. ANC Module 代表替换事例
因碰撞等原因ANC无法正常工作时
7.2.2.1. 必要工具
Dial Gage (最小标度 1 0
㎛
)
T Wrench (其他提供工具) or Hex Wrench
7.2.2.2. ANC Module 替换次序

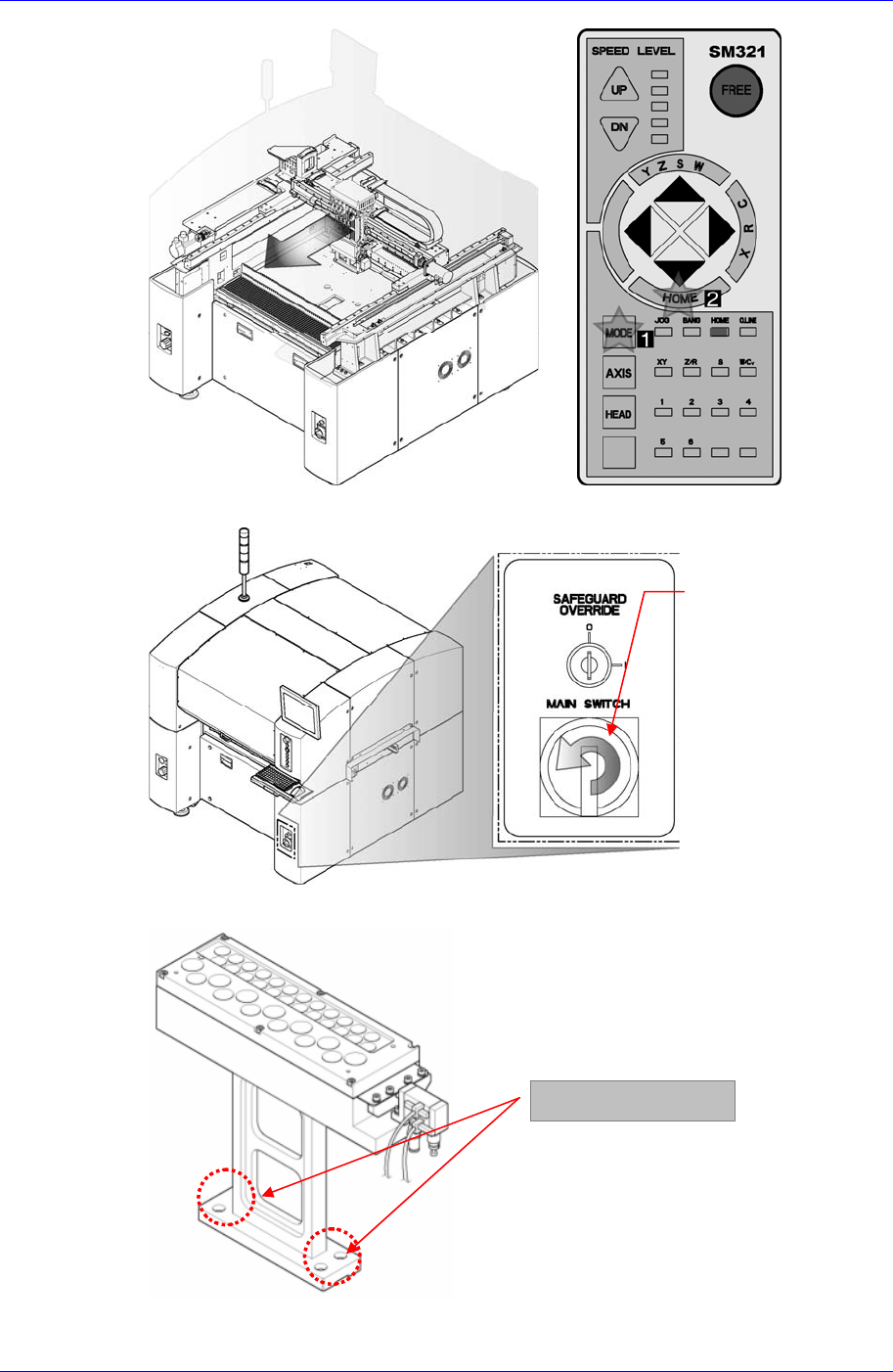

1. 操作示教框执行设备初始化(Homing)。
Samsung Component Placer SM321 Service Manual
7-10
2. 正常关闭PC后关闭设备前面的Main Switch。
3. 除去下图中所示的固定螺丝，分离不良ANC Module。
4. 组装新ANC Module。此时,确保器具组装程度X Gantry和ANC平行度: 0.02 mm
Main Switch关闭方
向(逆时针方向)
固定螺丝(M6-4个)
