Feeder Base & ANC
7-9
7.2. ANC
7.2.1. 所需材料
NO. PART NO. PART NAME Q’TY
TYPE REMARK
1 J9080778B ANC SENSOR CABLE ASS’Y
SM-CV010
1-A J6701064A AIR CYLINDER[BDAS10*5-1A-ZC153A2]
1
J6701064A
2 J6703028A SPEED CONTROLLER 2
SS4-M5MA
3 J7156087A SHUTTER BRACKET 1
J7156087A
4 J7156093A ANC PLATE 1
J7156093A
5 J7156094A NOZZLE SHUTTER 1
J7156094A
7.2.2. ANC Module 代表替换事例
因碰撞等原因ANC无法正常工作时
7.2.2.1. 必要工具
Dial Gage (最小标度 1 0
㎛
)
T Wrench (其他提供工具) or Hex Wrench
7.2.2.2. ANC Module 替换次序
1. 操作示教框执行设备初始化(Homing)。
Samsung Component Placer SM321 Service Manual
7-10
2. 正常关闭PC后关闭设备前面的Main Switch。
3. 除去下图中所示的固定螺丝，分离不良ANC Module。
4. 组装新ANC Module。此时,确保器具组装程度X Gantry和ANC平行度: 0.02 mm
Main Switch关闭方
向(逆时针方向)
固定螺丝(M6-4个)
Feeder Base & ANC
7-11
以内。
X 轴(Head)上附着Dial Gage，组装时与ANC的Main Body的平行度保持
0.02mm以内。
5. 作业完成后，打开设备前面的Main Switch，启动PC。

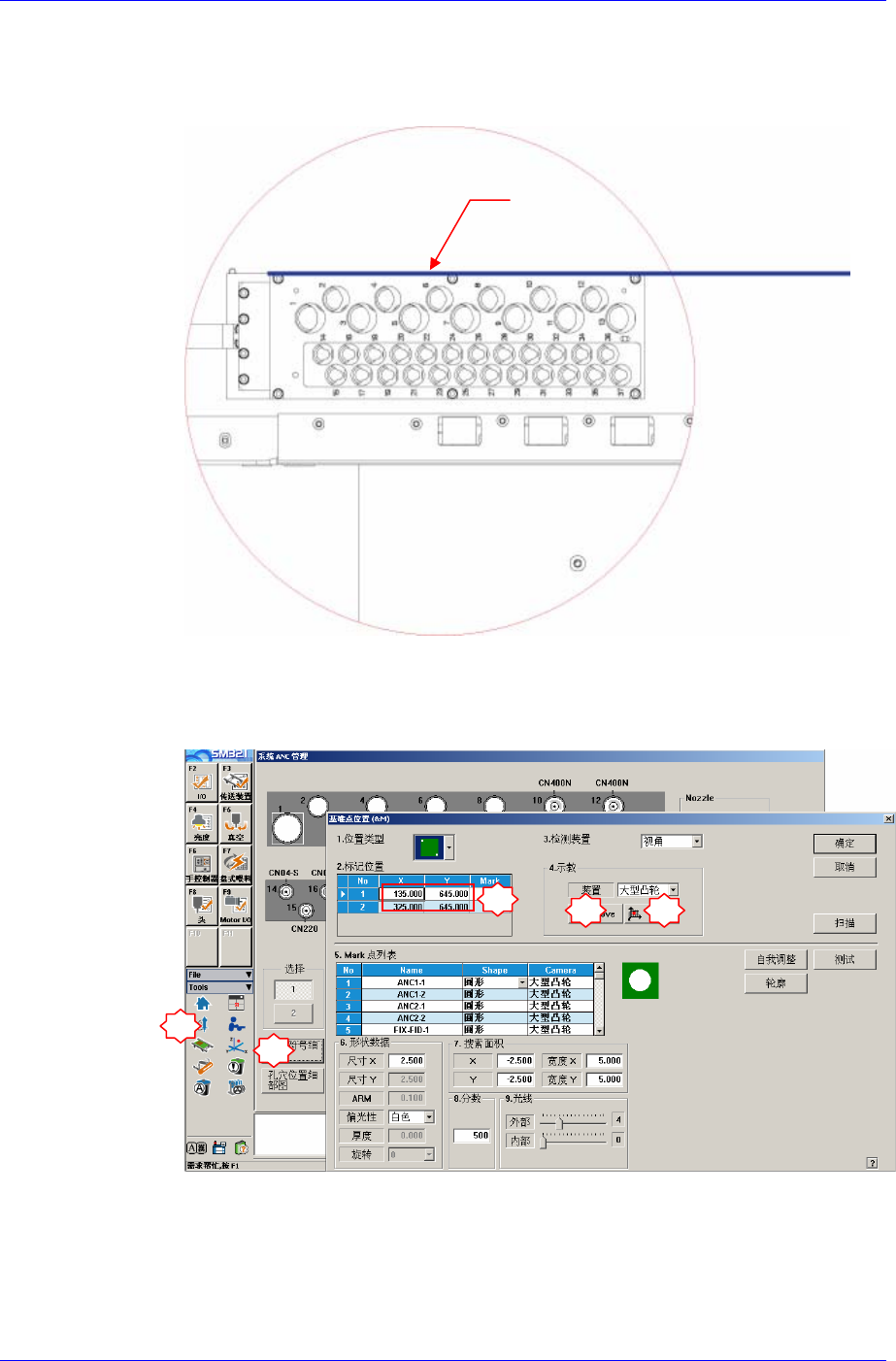

6. 请更新ANC的Fiducial Position & Mark。
请执行ANC Fiducial Teaching。
按Scan使Teaching坐标的误差X,Y diff值到0.005mm以内时为止反复进行补
正。
为适用Scan补正的坐标，暂先关闭ANC画面，再重新打开。
请确认ANC Pocket的 Position。
测定地点全区间: 0.02 mm 以内
1
2
3
4
5
