Samsung Component Placer SM321 Service Manual 8-4 6. 请确认 CCD Camera rear panel setting 。 No. Sw it ch N am e STW-Setting Switch 1-2 : Shutter speed OFF Switch 3 : Shutter speed ON Switch 4 : FRAME/FIELD ON Switch 5-7 : N…
Stage Camera
8-3

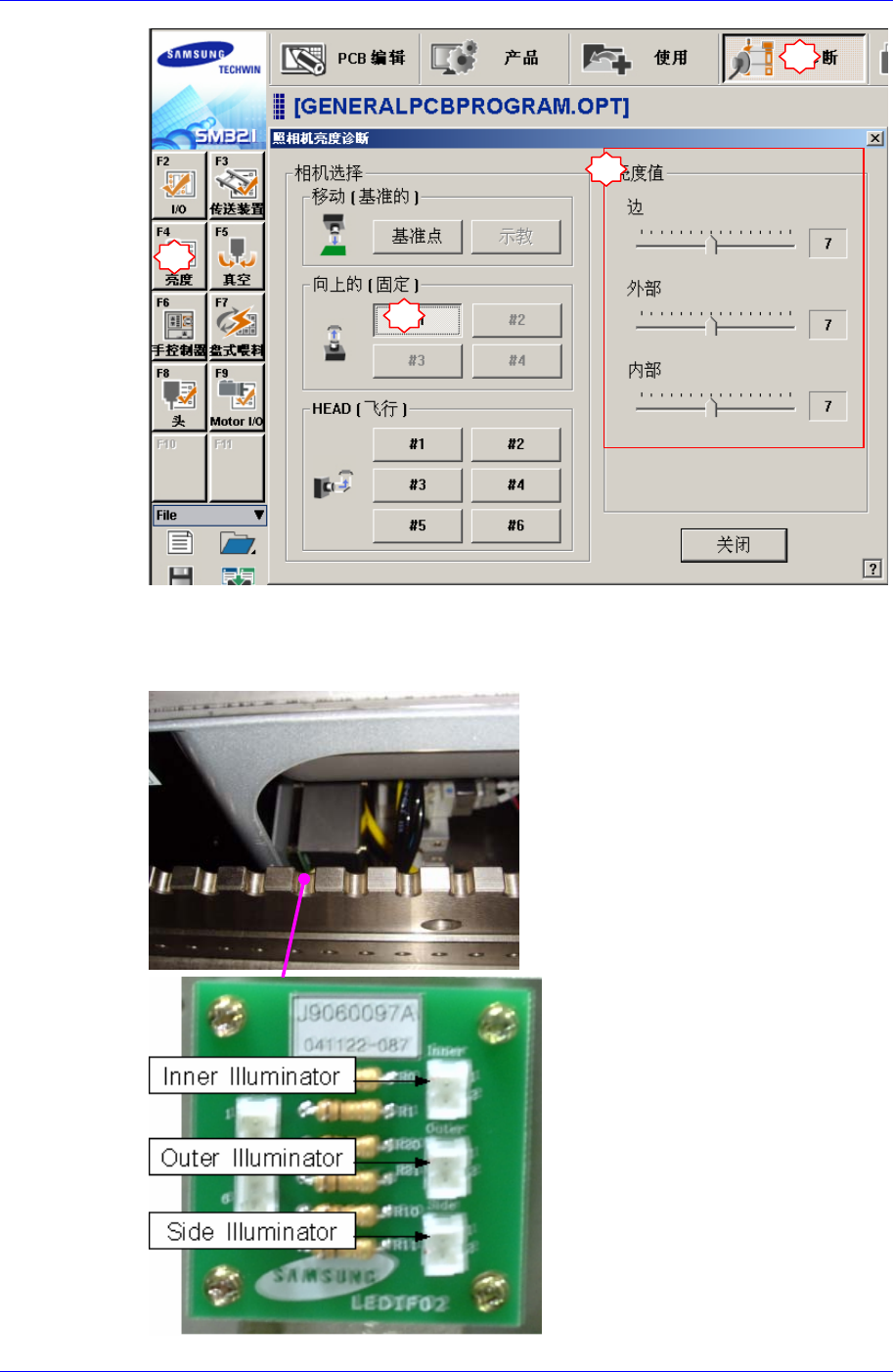

4. Stage Camera内有三种照明LED Board。请依次变更各照明(Side, Outer, Inner)值
，确认照明状态是否正常。
5. 请确认Cable Ass’y连接是否正确。
1
2
3
4
Samsung Component Placer SM321 Service Manual
8-4

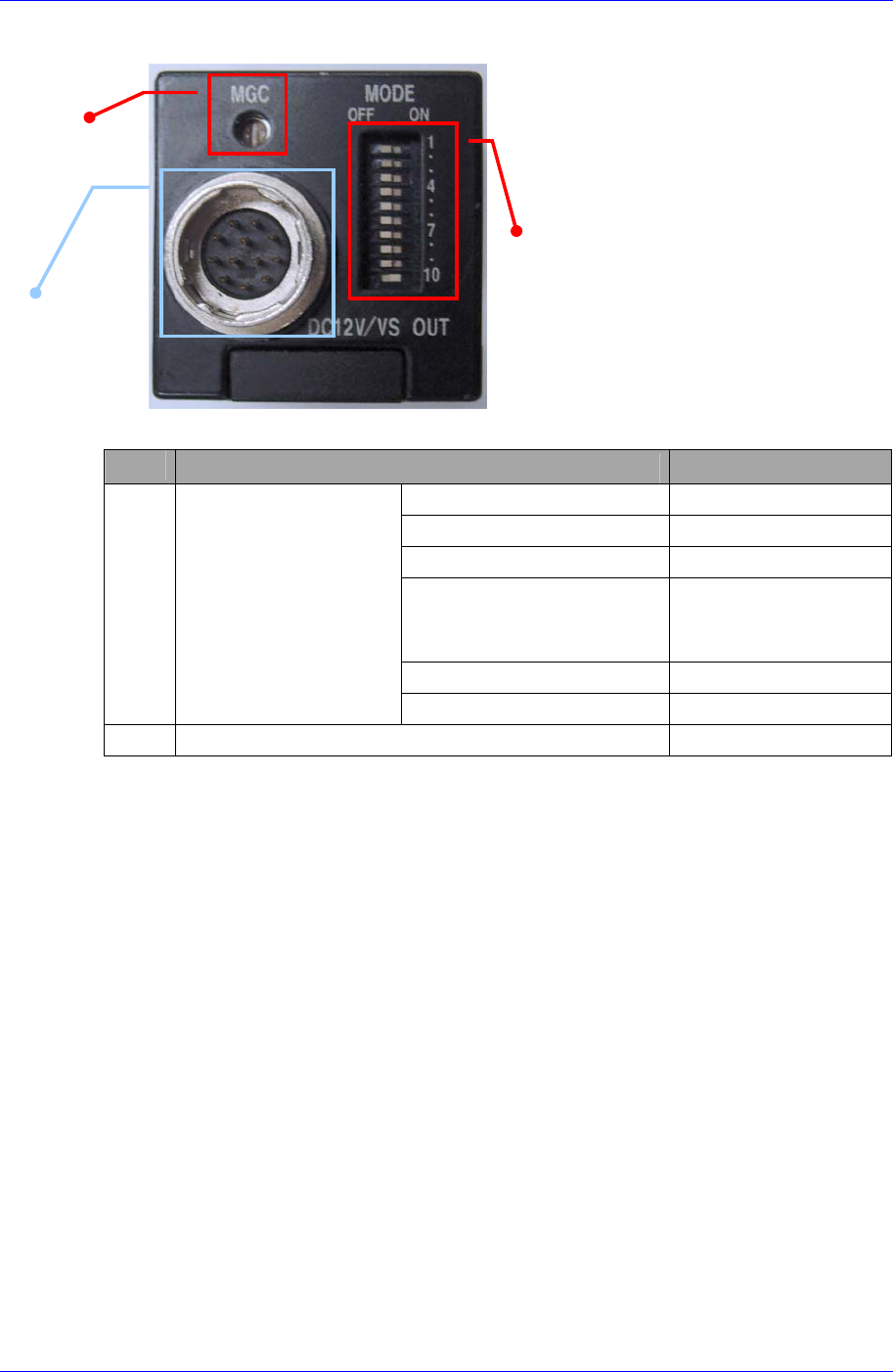

6. 请确认CCD Camera rear panel setting。
No.
Switch Name
STW-Setting
Switch 1-2 : Shutter speed OFF
Switch 3 : Shutter speed ON
Switch 4 : FRAME/FIELD ON
Switch 5-7 : Normal / Long
Time / Trigger(Non-Reset,
Reset)
OFF
Switch 9 : Gain, Double OFF
1
Shutter Speed/Mode
Setting DIP Switch
Switch 10 : In/Out (HD/VD) ON
2 Manual GAIN (M GAIN) control knob Middle
7. 需要修理时，请分离相应的Stage Camera 程序，入库本公司工厂进行修理。

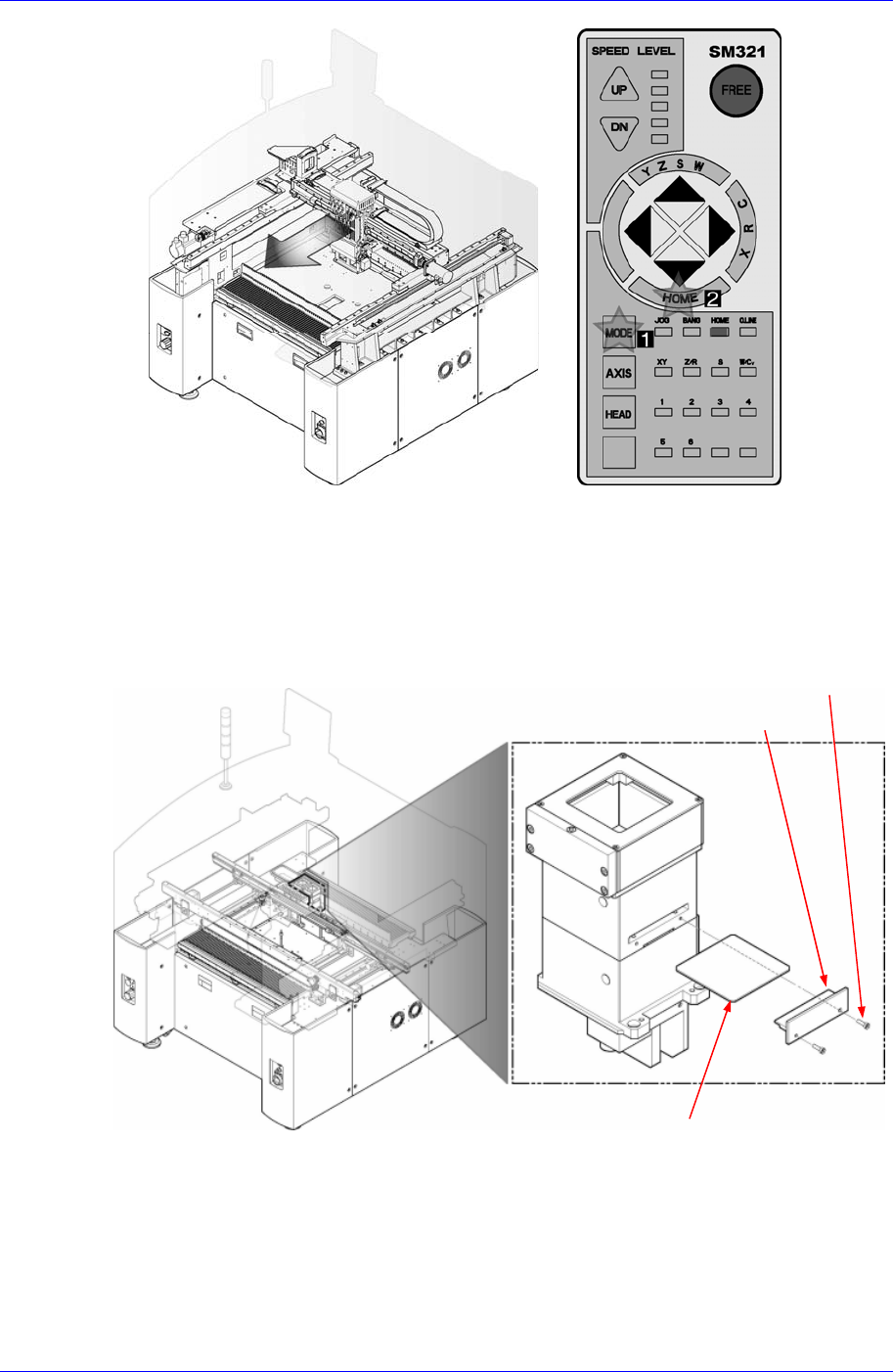

8.2.3. Cover Glass 替换次序
1. 操作示教框执行设备初始化(Homing)。
摄像机设置开关
摄像机影像电缆
摄像机Gain设置
Stage Camera
8-5
2. 按设备前面的<EMG>开关，切断电动机电源。
3. 请使用2mm L扳手拧开设备后面的Stage Camera 侧面两个Screw ，拆卸 Cover
Glass Press分离Cover Glass。
4. 请用沾有酒精的布块擦拭Stage Camera盖玻璃上的灰尘和污渍。
5. 请按照拆卸的倒序进行组装。
8.2.4. Stage Camera Calibration
以下情况下请执行Stage Camera Calibration。
替换Stage Camera时
因服务Stage Camera位置发生变化时
Screw
Cover Glass
Cover Glass Press
