Samsung Component Placer SM321 Service Manual
9-14

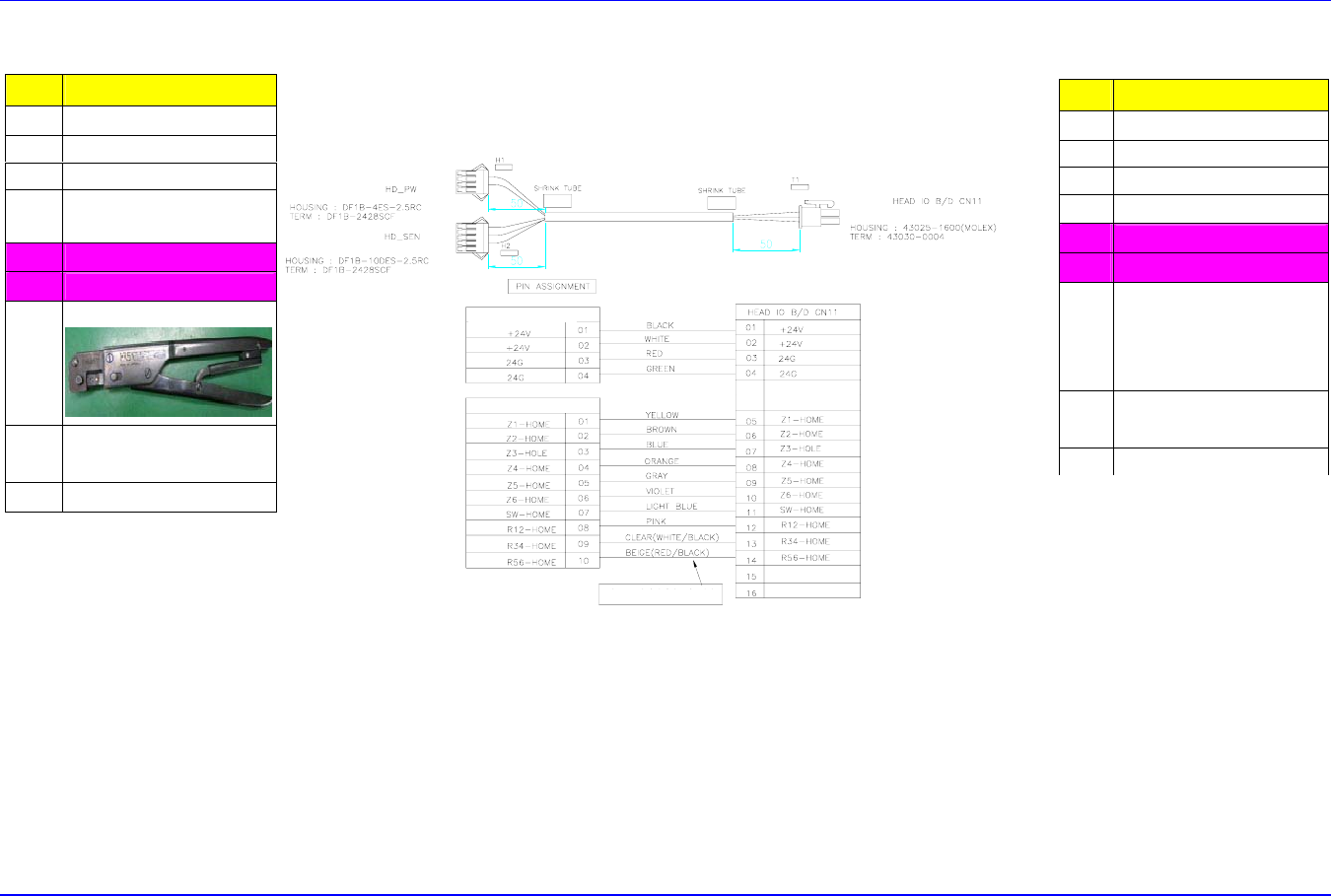

9.4.11. Head Sensor + 24V Power Cable (No. 14)
14号
底部 BRACKET
顶部BRACKET (HEAD处)
底部 BRACKET HD_PW
底部 BRACKET HD_SEN
项目 详细内容
位置
Y Frame Bracket
Maker Hirose
Pin DF1B-2428SCF
连接器
DF1B-4ES-2.5RC
DF1B-10ES-2.5RC
购买处
Hirose Korea
价格
作业
工具
规格
-DF1B-TA2428SHC
工具
购买
供应处 : Hirose Korea
价格 :
其它 务必使用专用tool措施
项目 详细内容
位置
Head Bracket
Maker MOLEX
Pin 43030-0004
连接器
43025-1600
购买处
MOLEX Korea
价格
作业
工具
规格
工具
购买
供应处 : MOLEX Korea
价格 :
其它 务必使用专用tool措施
括号为Dieden线的颜色
Flat Cable
作业指南
9-15

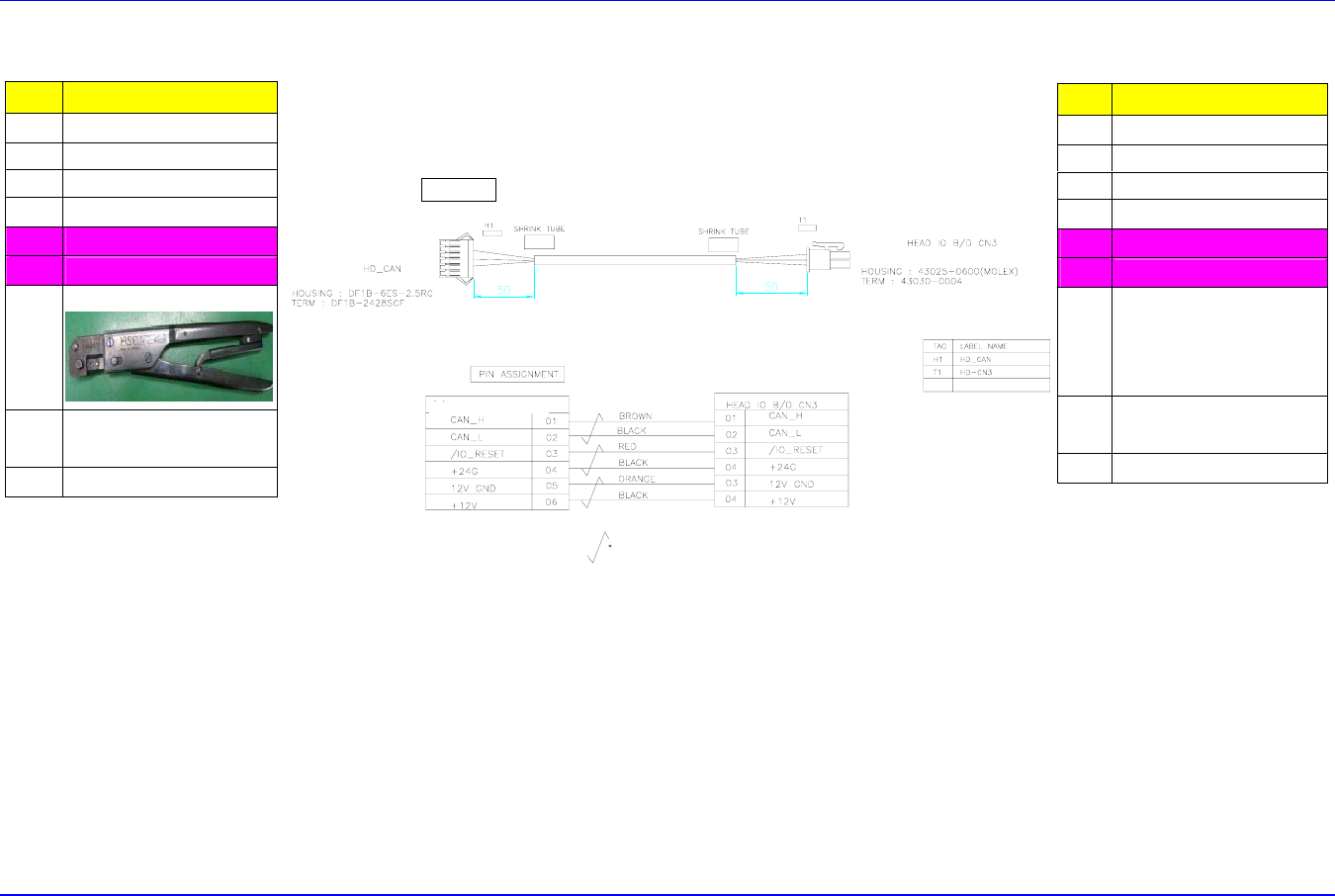

9.4.12. Head IO Board CAN Signal Cable (No. 15)
15号
19号 CABLE
底部 BRACKET
底部 BRACKET HD_CAN
TWIST PAIRED线
项目 详细内容
位置
Y Frame Bracket
Maker Hirose
Pin DF1B-2428SCF
连接器
DF1B-6ES-2.5RC
购买处
Hirose Korea
价格
作业
工具
规格
-DF1B-TA2428SHC
工具
购买
供应处 : Hirose Korea
价格 :
其它 务必使用专用tool措施
项目 详细内容
位置
Head Bracket
Maker MOLEX
Pin 43030-0004
连接器
43025-0600
购买处
MOLEX Korea
价格
作业
工具
规格
工具
购买
供应处 : MOLEX Korea
价格 :
其它 务必使用专用tool措施
Samsung Component Placer SM321 Service Manual
9-16
9.4.13. Head Vacuum Sol. Cable (No. 16)
灰色
项目 详细内容
位置
Y Frame Bracket
Maker Hirose
Pin DF1B-2428SCF
连接器
DF1B-4ES-2.5RC
DF1B-10ES-2.5RC
购买处
Hirose Korea
价格
作业
工具
规格
-DF1B-TA2428SHC
工具
购买
供应处 : Hirose Korea
价格 :
其它 务必使用专用tool措施
项目 详细内容
位置
Head Bracket
Maker MOLEX
Pin 43030-0004
连接器
43025-1200
购买处
MOLEX Korea
价格
作业
工具
规格
工具
购买
供应处 : MOLEX Korea
价格 :
其它 务必使用专用tool措施
黑色
黑色
黑色
黑色
灰色
灰色
灰色
Shrink Tube
Shrink Tube
