Electric Device 1 1-17 3. 利用十字 十字形 (+) 螺丝刀分离设 备侧面电缆。 4. 参照下图变 更输入电源。 OFF 主电源切断器 (Main Circuit Br eaker)

100%1 / 389
Samsung Component Placer SM321 Service Manual
11-16

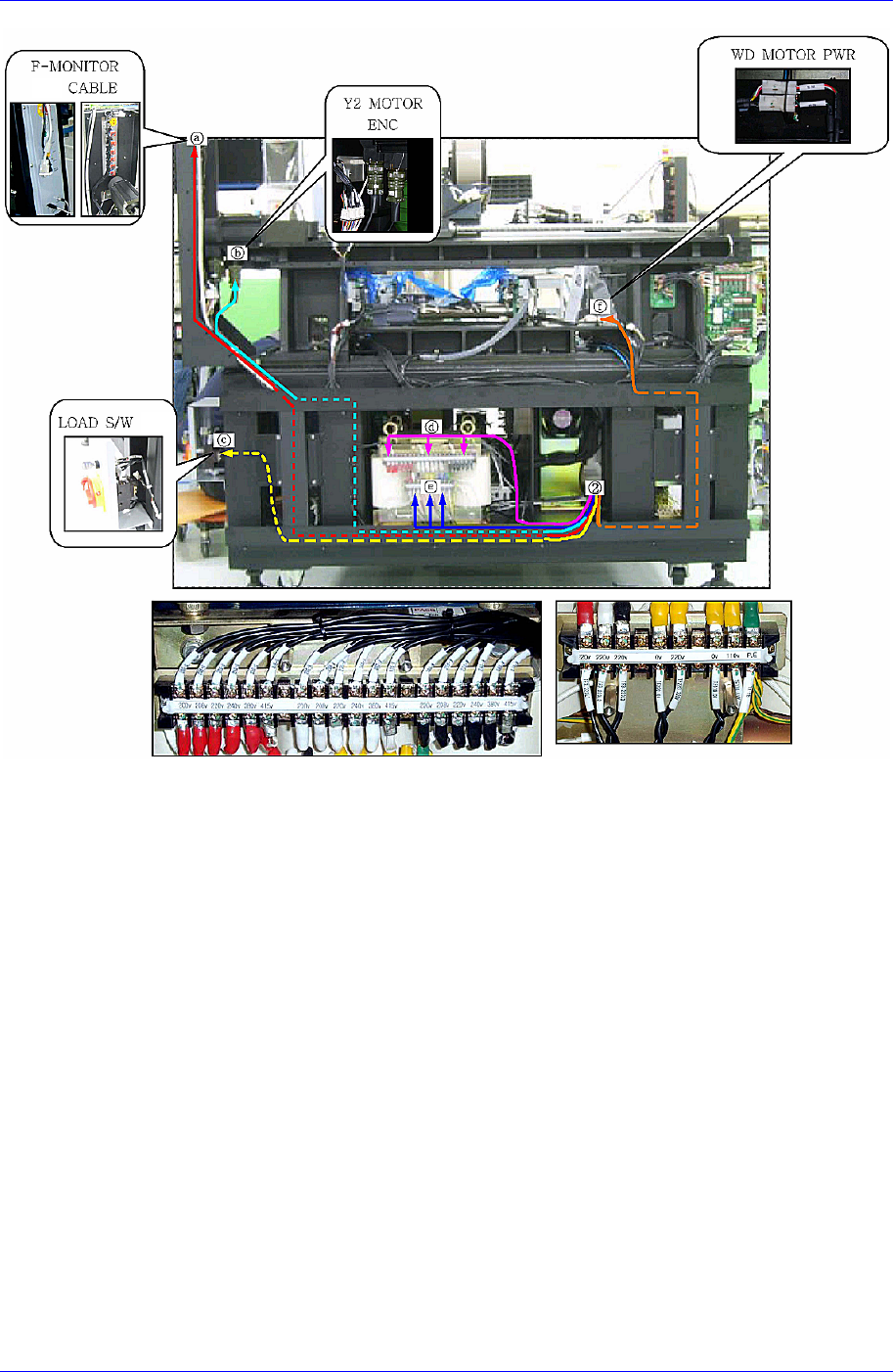

11.4.3. 前面及后面 OP Panel 配线
11.4.4. Transformer 输入电源切换部变更
1. 正常关闭PC后关闭设备前面的Main Switch。
2. 请务必关闭设备后面的MCB完全切断电源。
Main Switch关闭方
向(逆时针方向)
前面 OP 板 CONNECTOR 组装
后面 OP 板 CONNECTOR 组装
Electric Device
11-17
3. 利用十字 十字形(+)螺丝刀分离设备侧面电缆。
4. 参照下图变更输入电源。
OFF
主电源切断器
(Main Circuit Breaker)
Samsung Component Placer SM321 Service Manual
11-18
5. 作业完成后，请测定输入电压重新进行确认。
6. 按拆卸的倒序进行组装。
电源
电源
