第12章. PC
12.1. PC 配置
Single Board Computer : Ipox IP-4PGP23
CPU : Intel PentiumⅣ 3.2C Ghz 以上
Back Plane : IPox PIG8A
Memory : 512M ( DDR 256M PC3200*2 以上)
为了利用双通道，使用两个256M内存条。
HDD : 80Gbyte 以上(已有量产使用型号使用)
CD-ROM, HDD Rack(Absolute Mobile Dock)
OS : Windows XP Embedded
12.2. 硬件/ Device Driver 安装方法
12.2.1. Backplane/ Mono Camera Board/ DP-RAM/ SBC

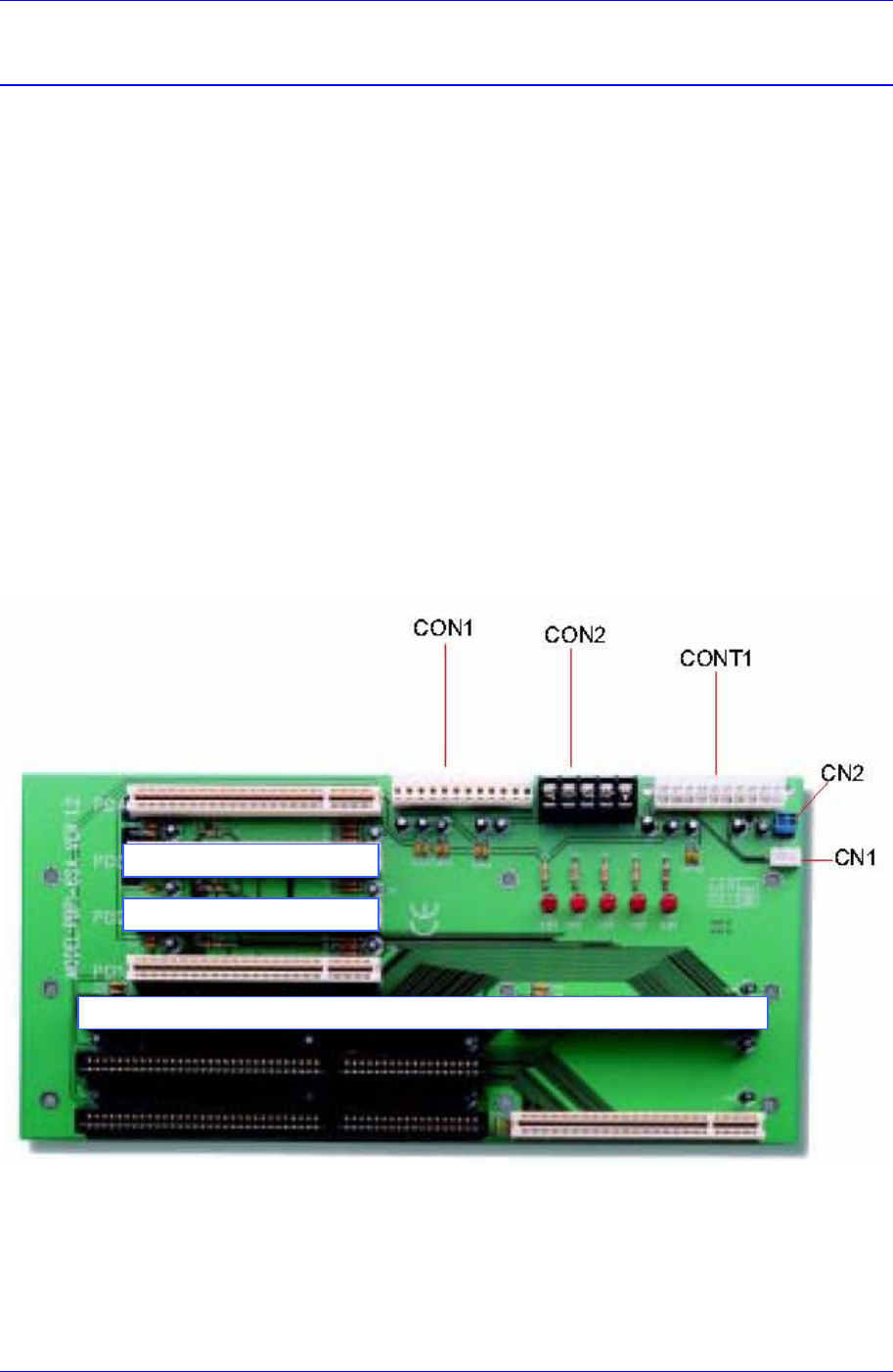

12.2.1.1. PBPI-6SA Backplane 设置
Single Board Computer (SBC)
PCI IO Board (DPRAM)
Nexteye Image Graber
Samsung Component Placer SM321 Service Manual
12-2
PC
12-3
12.2.2. Nexteye Image Graber (SAMC62) 设置

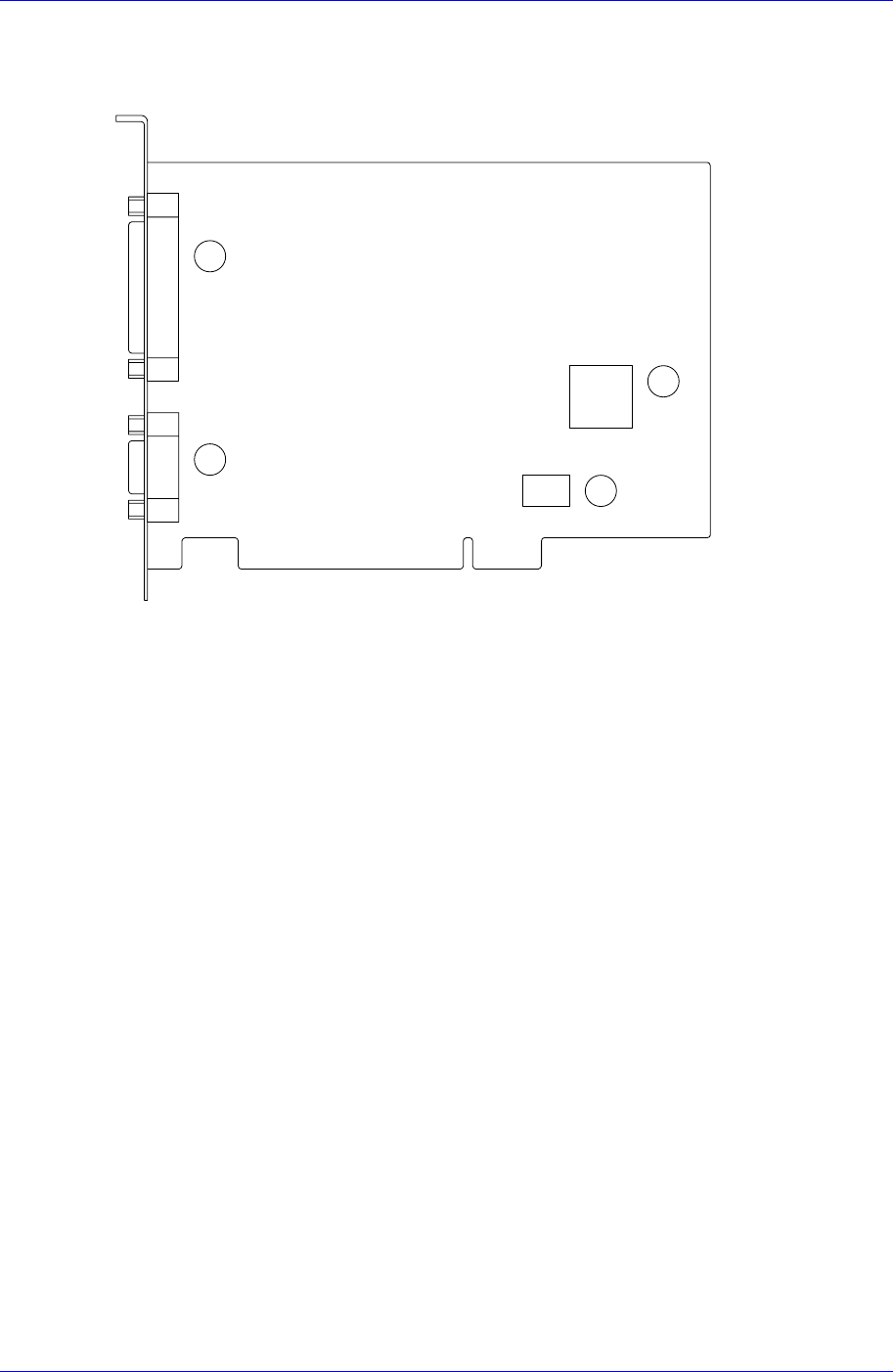

12.2.2.1. 硬件安装
1
2
3
4
○1 3列 44pin Female D-Sub连接器
○2 3列 15pin Male D-Sub连接器
○3 摄像机控制逻辑EEPROM
○4 bord初始化 EEPROM
SAMC62贴装到PBPI-6SA Backplane的指定插槽。
从保护用信封拿出bord。
此时, 为防止受到静电影响，用手抓住边缘，镀金的连接器部位注意碰手
。
PC的空PCI slot上贴装bord。
拧紧螺丝，把bord固定到电脑。
连接预备的摄像机电缆和bord。
12.2.2.2. 硬件安装
SAMC62支持Plug & Play。因此把SAMC62贴装到PC后启动PC则Windows自动
识别SAMC62显示如下窗口开始安装。
选择<目录或特定位置中安装(高级)>选项按钮后点击 <下一步>按钮，进行下一
步。
