Samsung Component Placer SM321 Service Manual 12-4  显示如下窗口，则插入同寄的安装 CD ，选择 < 移动媒体搜索 ( 软盘 , CD- ROM,…)> 校验框后再点击 < 下一步 > 按钮，进行下一步。  显示 SAMC62 安装对话框。  显示光盘插入窗，则点击 < 确认 > 按钮，然后点击 < 搜索 > 按钮，指定 CD-

12-3

12.2.2. Nexteye Image Graber (SAMC62) 设置

12.2.2.1. 硬件安装

○1 3列 44pin Female D-Sub连接器

○2 3列 15pin Male D-Sub连接器

○3 摄像机控制逻辑EEPROM

○4 bord初始化 EEPROM

 SAMC62贴装到PBPI-6SA Backplane的指定插槽。

 从保护用信封拿出bord。

 此时, 为防止受到静电影响，用手抓住边缘，镀金的连接器部位注意碰手

。

 PC的空PCI slot上贴装bord。

 拧紧螺丝，把bord固定到电脑。

 连接预备的摄像机电缆和bord。

12.2.2.2. 硬件安装

 SAMC62支持Plug & Play。因此把SAMC62贴装到PC后启动PC则Windows自动

识别SAMC62显示如下窗口开始安装。

 选择<目录或特定位置中安装(高级)>选项按钮后点击 <下一步>按钮，进行下一

步。

Samsung Component Placer SM321 Service Manual

12-4

 显示如下窗口，则插入同寄的安装CD，选择 <移动媒体搜索(软盘, CD-

ROM,…)>校验框后再点击 <下一步>按钮，进行下一步。

 显示SAMC62安装对话框。

 显示光盘插入窗，则点击 <确认>按钮，然后点击 <搜索>按钮，指定 CD-

12-5

ROM中的Driver文件夹。

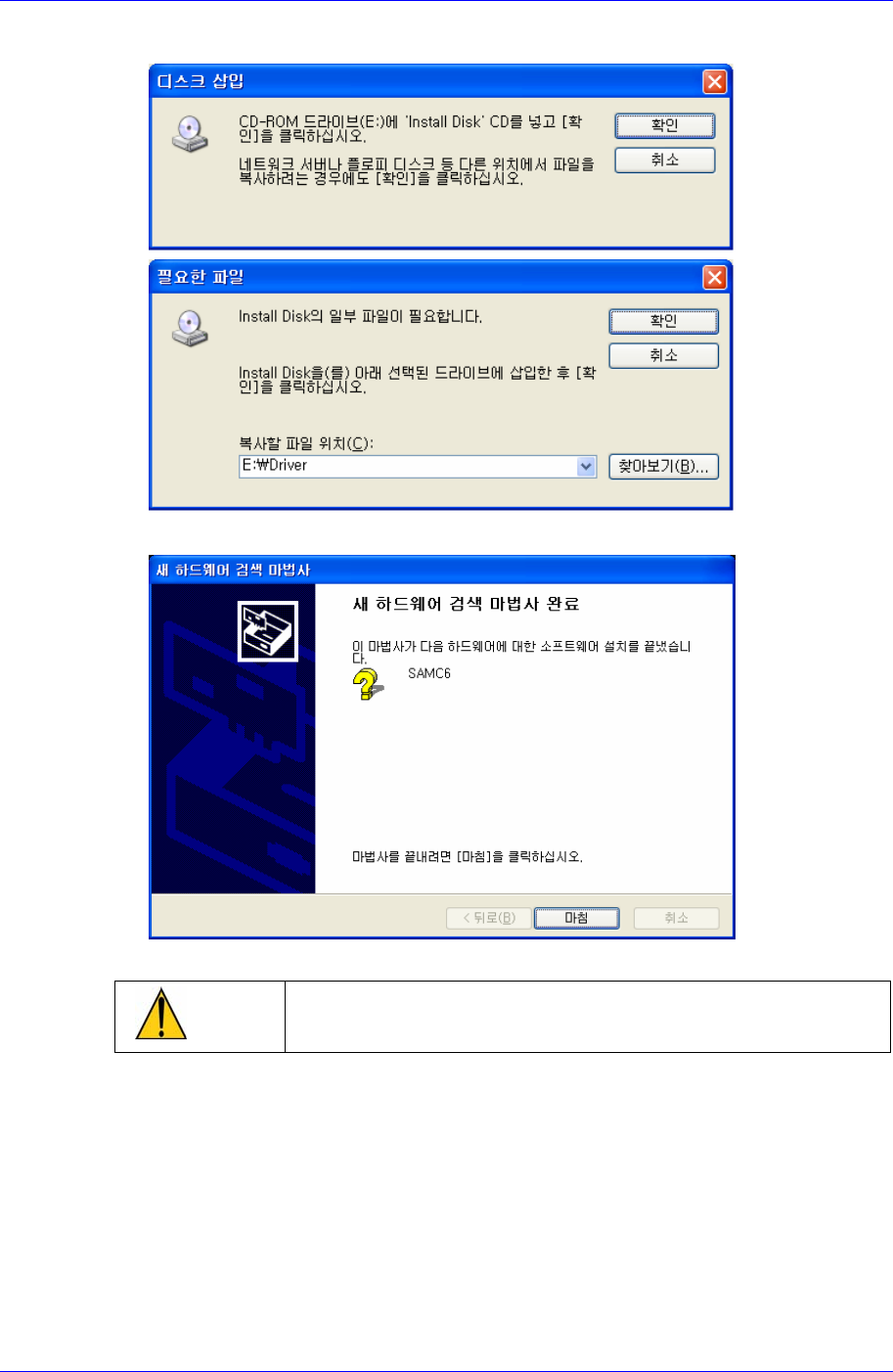

 完成Driver安装后点击 <完成>按钮，结束安装。

注意

Vision bord替换后，请务必参照“3.13 Light Mapping“执行Fl

y Camera 及 Fix Camera 关联照明的Light Mapping。

12.2.3. DP-RAM Board 设置

 DP-RAM Board贴装到 PBPI-6SA Backplane的指定slot.

 执行PCI_IO_Driver_V2.exe Setup，则自动安装Driver。

12.2.4. SBC BIOS 设置
