Samsung Component Placer SM321 Service Manual 13-4 5. 请把 Board 替 换成新品。 6. 用真空清扫 器清扫后，按照拆卸的倒序进行 组装。 7. 打开设备前 面的 Main Switch 后确认设备是否正常起动。 아래쪽 US B 포트에 조립 할것 CH1 CH2 LA N 모니터 PC부 배선 커넥터 연결도 USB POR T NE XT E Y E BD PCI B D …
Board Ass’y
13-3
2. 分离设备前盖后, 抓住Control Rack Ass’y把儿往外拉出。

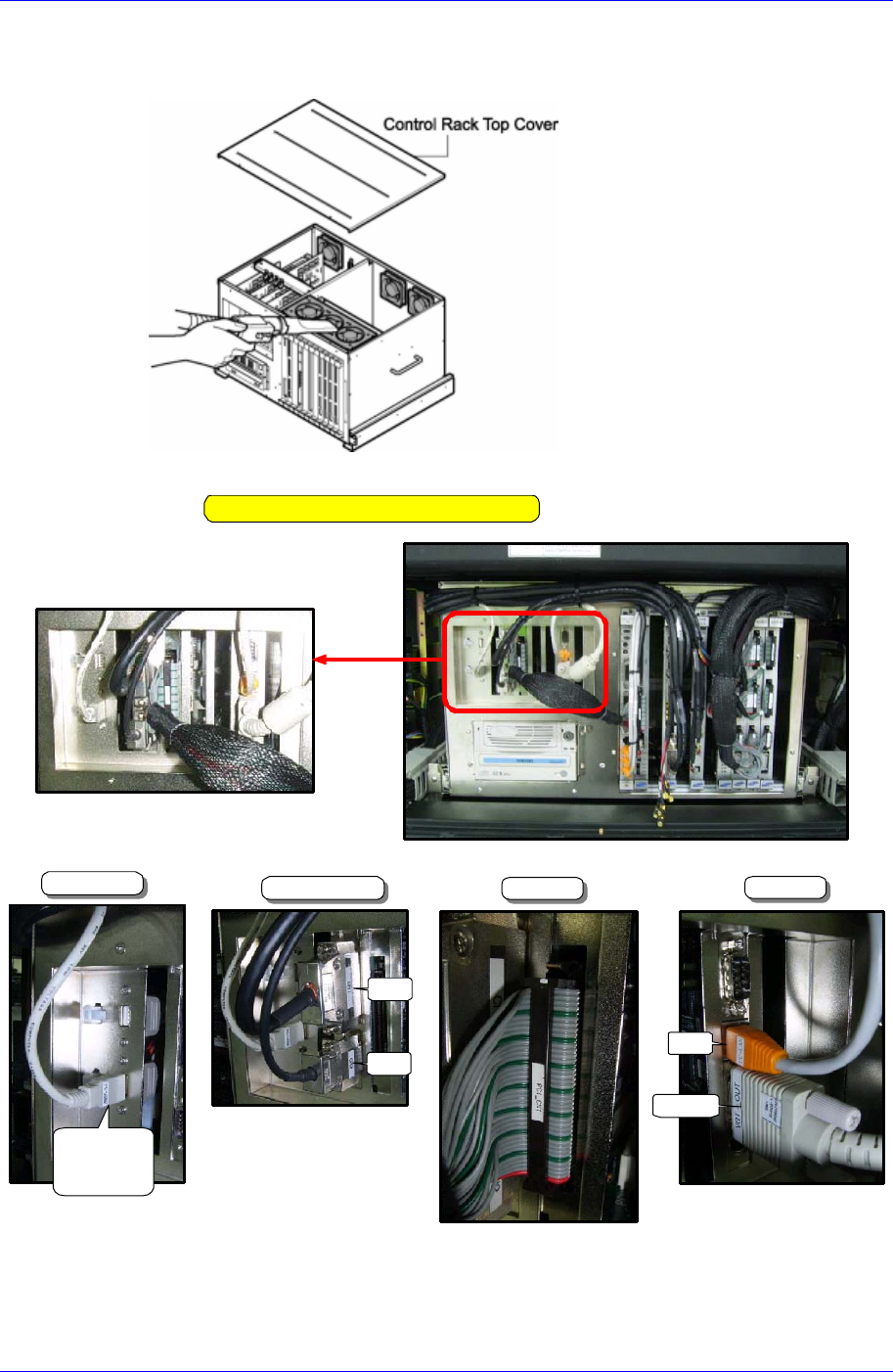

3. 请分离Control Rack Ass’y的 Top Cover。
4. 若有连接在所要替换Board的Cable。请分离该电缆。
Main Switch关闭方
向(逆时针方向)
PC Unit
Samsung Component Placer SM321 Service Manual
13-4
5. 请把Board替换成新品。
6. 用真空清扫器清扫后，按照拆卸的倒序进行组装。
7. 打开设备前面的Main Switch后确认设备是否正常起动。
아래쪽 USB
포트에 조립
할것
CH1
CH2
LAN
모니터
PC부 배선 커넥터 연결도
USB PORT
NEXTEYE BD PCI BD
SBC
PC
部配线连接器连接图
请组装在下
方usb port
显示器
Board Ass’y
13-5

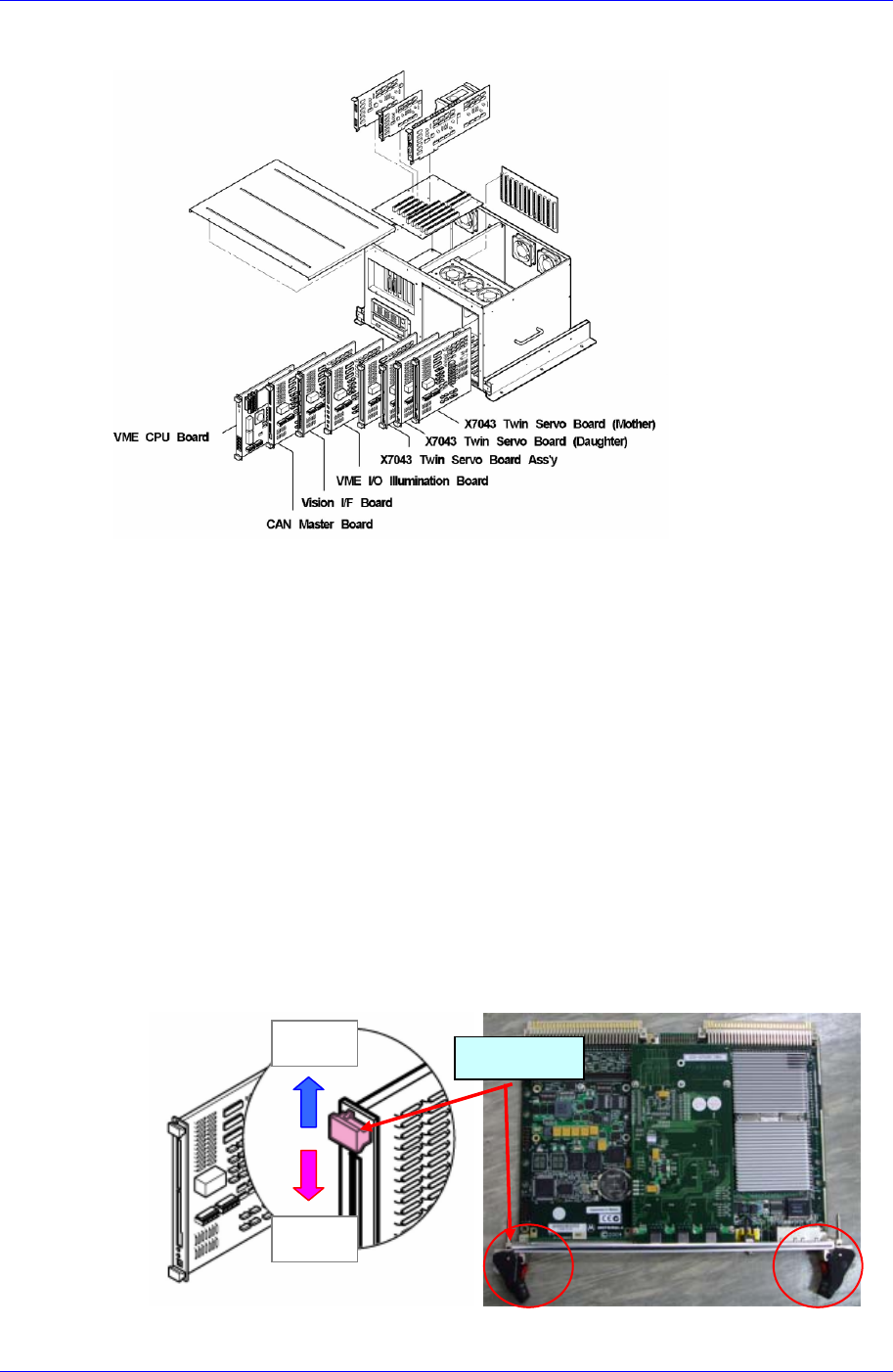

13.2.3. VME 部 Board Ass’y
VME CPU Board
CAN Master Board
Vision I/F Board
VME I/O Illumination Board
X7043 Twin Servo Board Ass’y
X7043 Twin Servo Board (Daughter)
X7043 Twin Servo Board (Mother)
13.2.3.1. VME 部 Board Ass’y 替换次序
1. 请执行 “13.2.2.1 PC
部
Board Ass’y 替换次序“的No. 1 ~ No..3。
2. 请分离连接在所要替换Board的电缆。
3. 利用螺丝刀除去所要替换Board的固定螺丝(2个)。
4. 上下裂开Eject Lever，从PCB VME BACK PLANE分离出所要替换的Board后拉
出。
5. 请执行“13.2.2.1 PC
部
Board Ass’y 替换次序“的 No..5 ~ No. 7。
开放
固定
Eject Lever
