Samsung Component Placer SM321 Service Manual 13-14 5. 用扳手拧开 所要替换 Board 的支持部，替换 Board 。 6. 组装时为拆 卸的倒序。 7. 打开设备前 面的 Main Switch 后，若已替换 ‘Head Illumination Board’ ，请务必参 照 “ 3.13 Light Mapping “ 执行 Fly Camera 有关照明的 Light Map…
Board Ass’y
13-13
13.3.3. Head Module Board 替换次序
CAN Head Illumination Board/ CAN Head I/O Board
1. 操作示教框把X Frame移动到后面。
2. 正常关闭PC后关闭设备前面的Main Switch。
3. 利用Driver拧开固定螺丝分离Head盖。
4. 请分离连接在所要替换Board的电缆。
Main Switch关闭方
向(逆时针方向)
Samsung Component Placer SM321 Service Manual
13-14
5. 用扳手拧开所要替换Board的支持部，替换Board。
6. 组装时为拆卸的倒序。
7. 打开设备前面的Main Switch后，若已替换‘Head Illumination Board’，请务必参
照“3.13 Light Mapping“执行Fly Camera有关照明的Light Mapping。
CN1
CN3
CN2
CN4
CN5
CN6
HEAD ILL BOARD 상대편 조립위치
CN1 HEAD IO BD CN4
CN2 HEAD IO BD CN2
CN3 FLY OUTER LED BD
CN4 FID OUTTER BD
CN5 FID INNER BD
CN6
HEAD SIDE ILL
对
组
面
装位置
HEAD ILL BOARD 组装
Board Ass’y
13-15

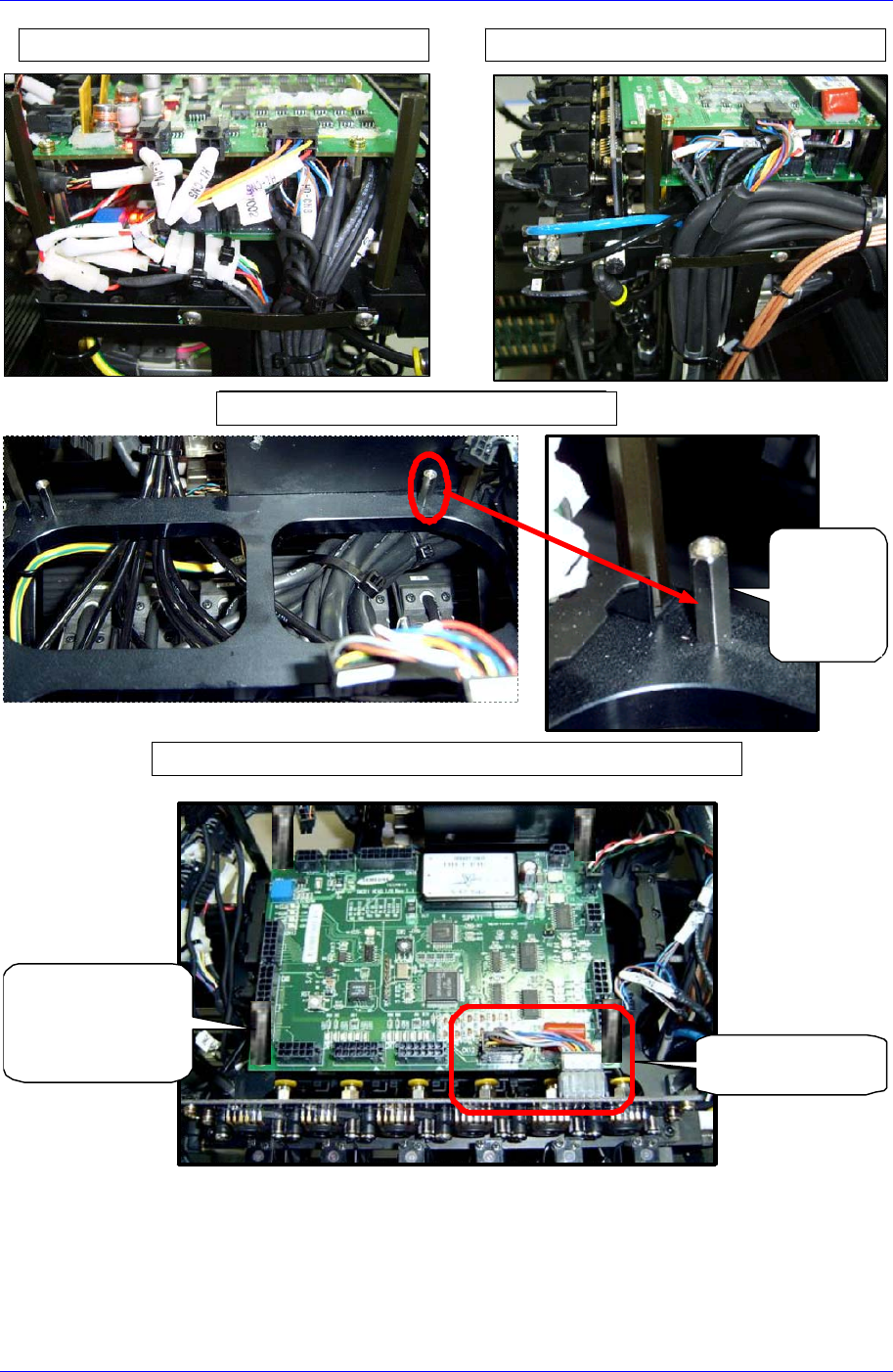

HEAD ILL BOARD 전면기준 우측면 배선 HEAD ILL BOARD 전면기준 좌측면 배선
HEAD I/O BD SUPPORT 조립
HEAD I/O
BD 아래쪽
20mm
SUPPORT
사용할 것
HEAD VAC SNS
CABLE 배선
HEAD I/O BOARD
상면에 30mm
SUPPORT
사용할 것
HEAD IO BD조립 및 VAC SENSOR CABLE 배선
BORAD ILL BOARD 前面基准右侧配线 BORAD ILL BOARD 前面基准左侧配线
BEAD I/O BD SUPPORT 组装
BEAD I/O BD SUPPORT 组装及 VAC SENSOR CABLE 配线
HEAD I/O
BD
下方
20mm
SUPPORT
使用
HEAD I/O BD
顶面 20mm
SUPPORT 使用
HEAD VAC SNS
CABLE 配线
