Boar d Ass’y 13-17 4. 利用 Driver 拧开 Board 的固定螺丝进行分离。 5. 替换 Board 后连接 Air T ube ，按照拆卸的倒序进行组装。 6. 打开设备前 面的 Main Switch 后参照 “ 4.10 V acuum/Blow “ 设置头部 V acuum 。 H E AD V AC/B LOW SOL C ABL E 배선 TI E 작업 V ac. & Blow Cable…
Samsung Component Placer SM321 Service Manual
13-16
CN4
CN5
CN6
CN7
CN10CN11
CN2CN3
CN13
CN8
CN9 CN15 CN14 CN12

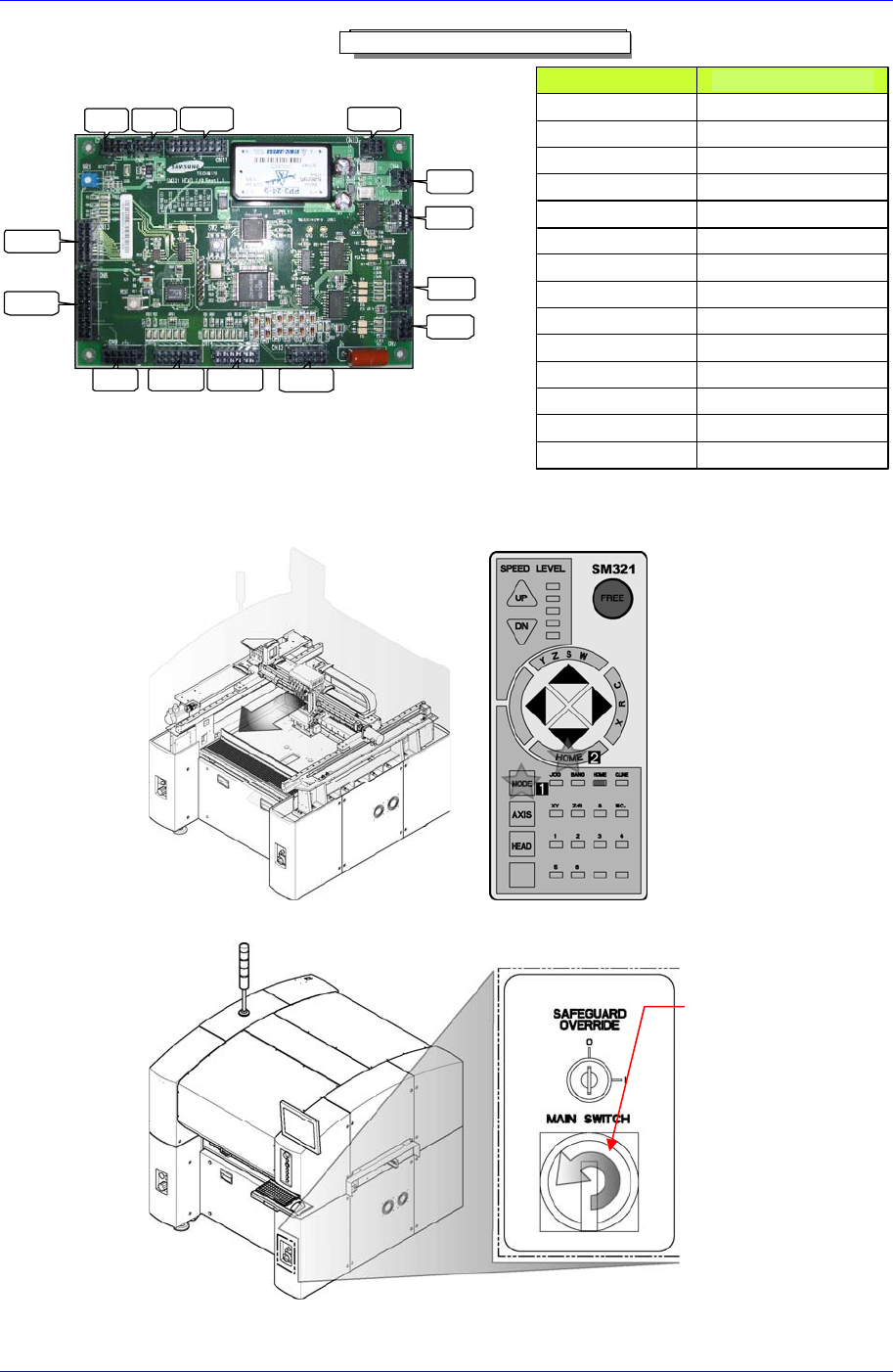

HEAD IO BOARD 조립 위치도
HEAD I/O BOARD 상대편 조립위치
CN2 HEAD ILL BD CN2
CN3 FLAT CABLE(HD CAN)
CN4 HEAD ILL CN1
CN5 SIDE ILL UP/DN SOL
CN6 R AUX SENSOR
CN7 SIDE ILL U/D SENSOR
CN8 Z1~Z6 HOME SENSOR
CN9 R HOME SENSOR
CN10 SWING HOME SENSOR
CN11 FLAT CABLE(HD_PW, HD_SNS)
CN12 HEAD VAC SNS BD CN1
CN13 FLAT CABLE(HD SOL)
CN14 H1~H6 BLOW SOL
CN15 H1~H6 VAC SOL
Vacuum Sensor Board
1. 操作示教框执行设备初始化(Homing)。
2. 正常关闭PC后关闭设备前面的Main Switch，然后关掉Air阀。
3. 请分离连接在Board的Air Tube。
Main Switch关闭方
向(逆时针方向)
HEAD IO BOARD 组装位置图
对面组装位置
Board Ass’y
13-17
4. 利用Driver拧开Board的固定螺丝进行分离。
5. 替换Board后连接 Air Tube，按照拆卸的倒序进行组装。
6. 打开设备前面的Main Switch后参照 “4.10 Vacuum/Blow“设置头部Vacuum。
HEAD VAC/BLOW SOL CABLE 배선
TIE
작업
Vac. & Blow Cable和Sol 的Cable Tie 作业时，防止与空压调整部分发生干扰。
Camera I/O Board
1. 操作示教框，把X Frame移动到后面。
HEAD VAC/BLOW SOL CABLE
线
配
TIE
作业
Samsung Component Placer SM321 Service Manual
13-18
2. 关闭PC后关闭设备前面的Main Switch。
3. 请分离连接在Board的Camera Cable。
4. 利用扳手分离Camera Rear Cover, Camera Cover。
5. 利用螺丝刀拧开固定螺丝分离Board后替换Board。
6. 组装时为拆卸的倒序。
7. 打开设备前面的Main Switch后，参照 “3.13 Light Mapping“执行Fly Camera关联
照明的 Light Mapping。
Main Switch关闭方
向(逆时针方向)
