Boar d Ass’y 13-21 2. 拧开下图固 定螺丝，分离前面左下盖。 3. 请分离连接 在相应 Board 的连接器。 4. 利用 Driver 拧开固定螺丝，分离相应 Board 后替 换 Board 。 5. 组装时为拆 卸的倒序。 6. 打开设备前 面的 Main Switch 后，在前面及后面 OP Panel 进行操作测试，确认是 否正常。 13.4.4. Rear Upper 部 CAN Conveyor B…
Samsung Component Placer SM321 Service Manual
13-20
4. 利用Driver拧开固定螺丝分离Board后替换Board。
5. 组装时为拆卸的倒序。
6. 打开设备前面的Main Switch后检测Feeder Base的输入及输出，确认是否正常。
13.4.3. Front Lower 部
Axis Sensor Board (详细事项请参照 “6.4.1 Axis Sensor Board (J9060340A)“ )
Rear Operate (KVMS) Board
13.4.3.1. Front Lower 部 Board 替换次序
1. 正常关闭PC后关闭设备前面的Main Switch。
Left Feede
r
Base Board
Output
Right Feede
r
Base Board
Output
Left Feede
r
Base Board
Input
Right Feede
r
Base Board
Input

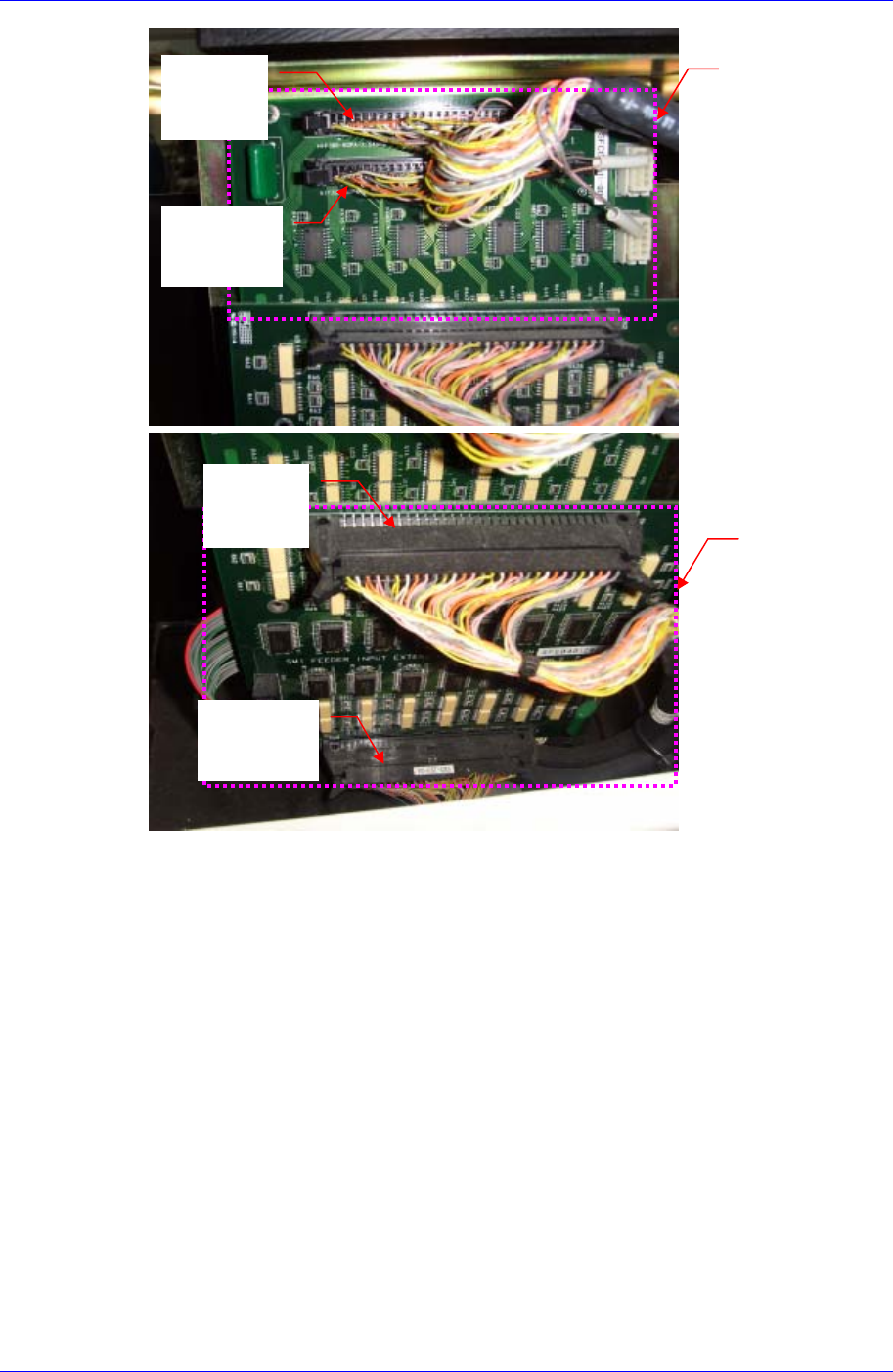

Feeder
Control
Board
Feeder Inpu
t
EXT Board
Board Ass’y
13-21
2. 拧开下图固定螺丝，分离前面左下盖。
3. 请分离连接在相应Board的连接器。
4. 利用Driver拧开固定螺丝，分离相应Board后替换Board。
5. 组装时为拆卸的倒序。
6. 打开设备前面的Main Switch后，在前面及后面OP Panel进行操作测试，确认是
否正常。
13.4.4. Rear Upper 部
CAN Conveyor Board
Conveyor Sub I/F Board
Feeder Control Board (Rear)
Feeder Input EXT Board (Rear)
13.4.4.1. Rear Upper 部 Board 替换次序

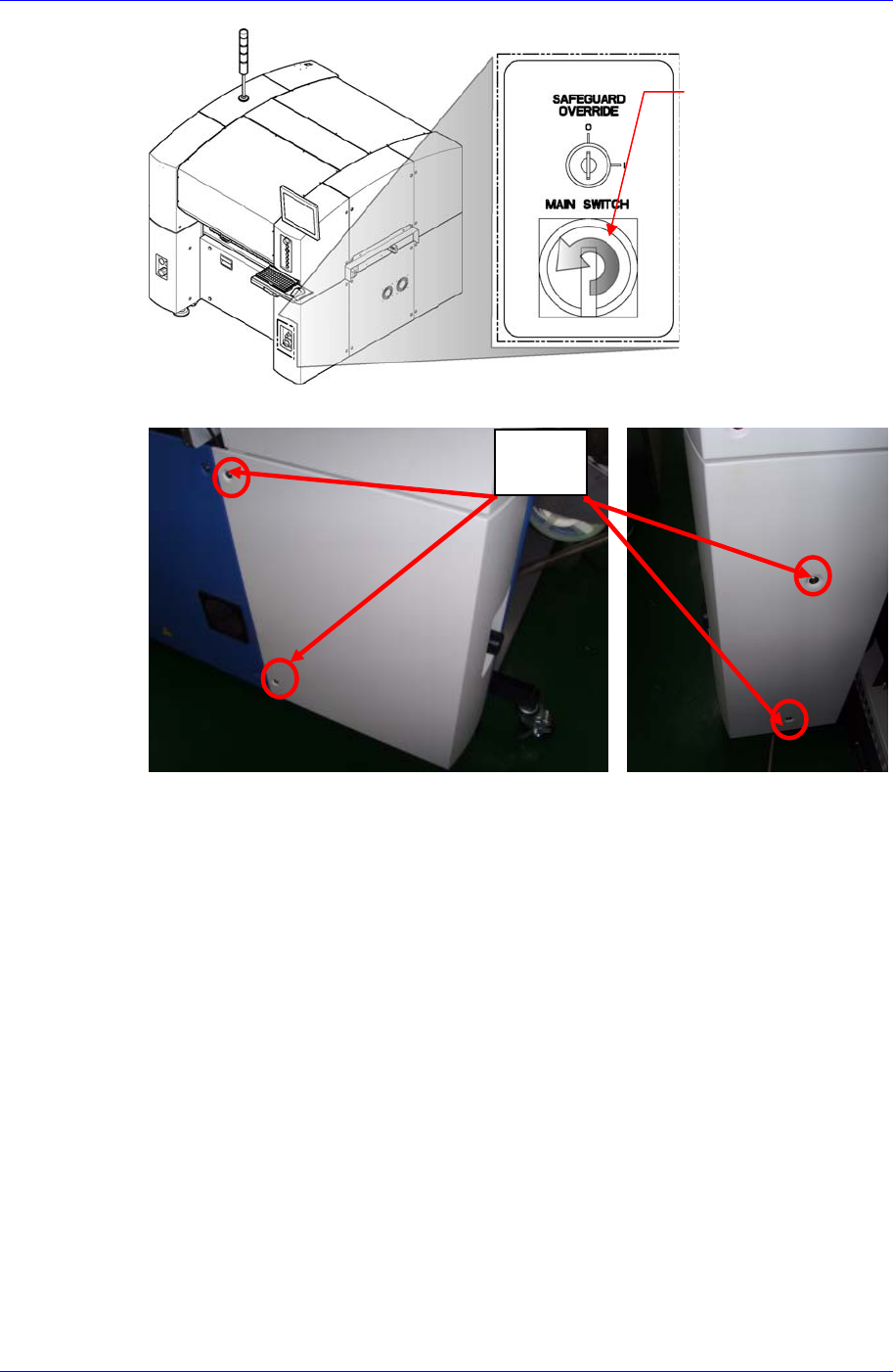

1. 正常关闭PC后关闭设备前面的Main Switch。
Main Switch关闭方
向(逆时针方向)
除去固定
螺丝
Samsung Component Placer SM321 Service Manual
13-22
2. 拧开下图的固定螺丝，分离后面左上盖。
3. 分离连接在相应Board的连接器。
Main Switch关闭方
向(逆时针方向)
除去固定
螺丝
设备后面
设备后面
