Boar d Ass’y 13-23 4. 利用 Driver 拧开固定螺丝分离相应 Board 后替换 Board 。 5. 组装时为拆 卸的倒序。 6. 打开设备前 面的 Main Switch 后，测试相应板关联设备的 动作，确认是否正常。 13.4.5. Rear Lower 部 Safety Control & Connection Board / Stepping Power Board Conveyor Sub…
Samsung Component Placer SM321 Service Manual
13-22

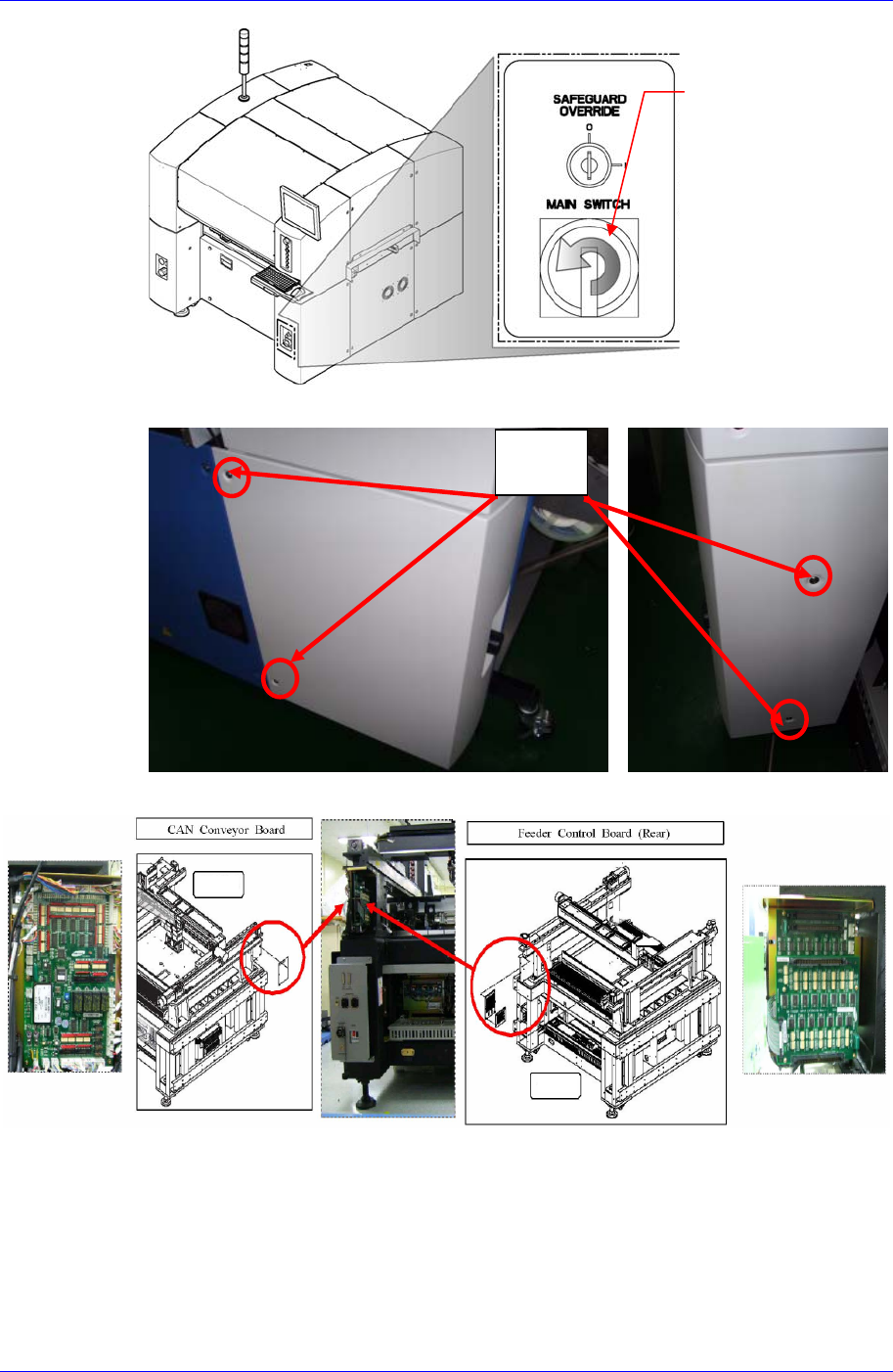

2. 拧开下图的固定螺丝，分离后面左上盖。
3. 分离连接在相应Board的连接器。
Main Switch关闭方
向(逆时针方向)
除去固定
螺丝
设备后面
设备后面
Board Ass’y
13-23
4. 利用Driver拧开固定螺丝分离相应Board后替换Board。
5. 组装时为拆卸的倒序。
6. 打开设备前面的Main Switch后，测试相应板关联设备的动作，确认是否正常。
13.4.5. Rear Lower 部
Safety Control & Connection Board / Stepping Power Board
Conveyor Sub I/F Board
Feeder Power部
Stepping Power分配部
Safety Control部
控制面板
Powe
r
分配部
Samsung Component Placer SM321 Service Manual
13-24
Conveyor Pack Board
