设备安装操作步骤 2-13 警 告 如果变压器的内存选项上 没有当地的电压值，将其设 定为比 当地电压高一个档的电压 值。（比如，当地电压为 3 相 400V 的话，将变压器内的电压选项设 定为 415V ） 6. 设置完变压 器的选压后，将其组装好（组 装是按拆卸的反顺序）。安 装好主电 源线，完成连接主电源。
Samsung Component Placer SM321 Service Manual
2-12

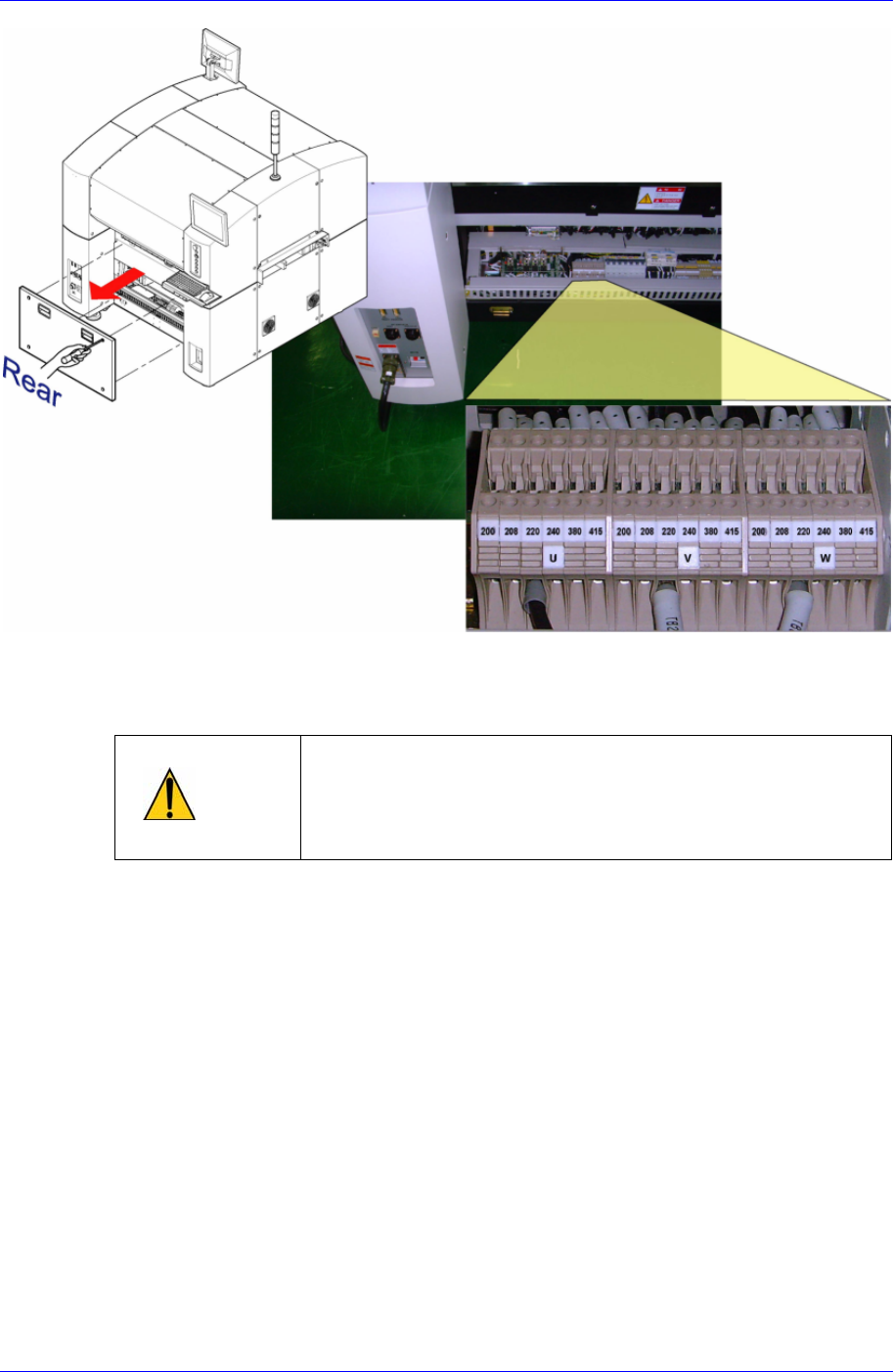

5. 在确认了设备变压器的原始状态后. 请把变压器的输入电压设置成与安装现场
的供给电压相符。
警 告
变更变压器输入电压时，请同时变更设备电源标签上的电
压，使两者保持一致。否则，因输入电压不符，导致设备损
伤. 此时， S/N 印章上使用魔笔标记电源。确认前后面应急
开关是否断开，前后门是否已关闭
<基本设置
3相220V >
设备安装操作步骤
2-13
警 告

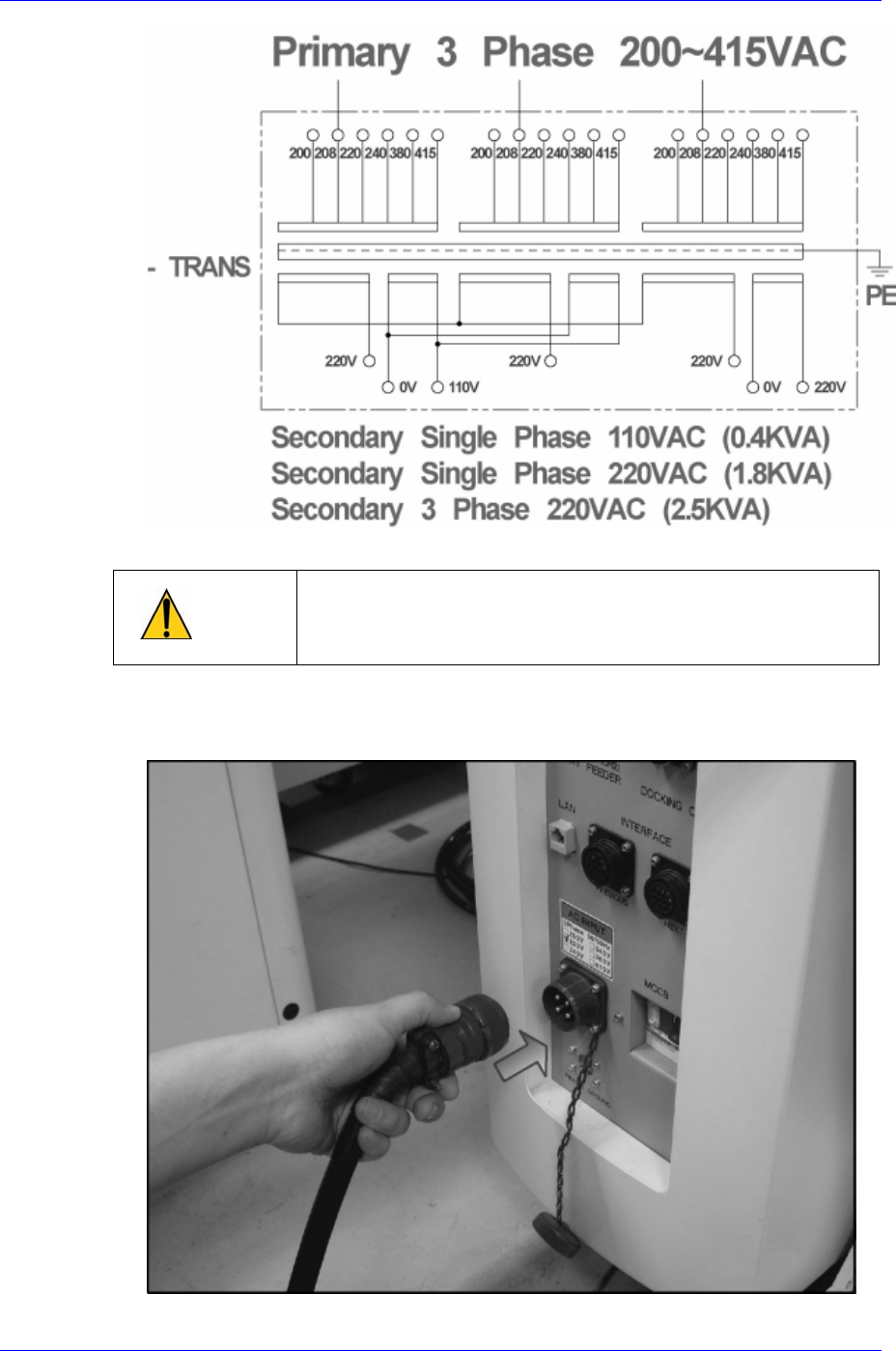

如果变压器的内存选项上没有当地的电压值，将其设定为比
当地电压高一个档的电压值。（比如，当地电压为3相400V
的话，将变压器内的电压选项设定为415V）
6. 设置完变压器的选压后，将其组装好（组装是按拆卸的反顺序）。安装好主电
源线，完成连接主电源。
Samsung Component Placer SM321 Service Manual
2-14
Rating : 3相, 50/ 60Hz, 200±18V/ 208±19V/ 220±20V/ 240±22V/ 380±25V/
415V±28V, 50/60 Hz
耗电量: 4.7 KVA
接地: 以第3种接地为基准， 地线和设备的Mega Test值应小于 100 Ω。
AVR: AVR 设定是基本选项，建议用量margin 大于 20%。
注 意
如果从3相电提取单相电，可能产生Trip现象导致相歪曲而使
机器受到损伤，为避免发生这种情况，建议使用少于全部额
定功率（Kw）40%的单相电。(例:Tray feeder使用时)

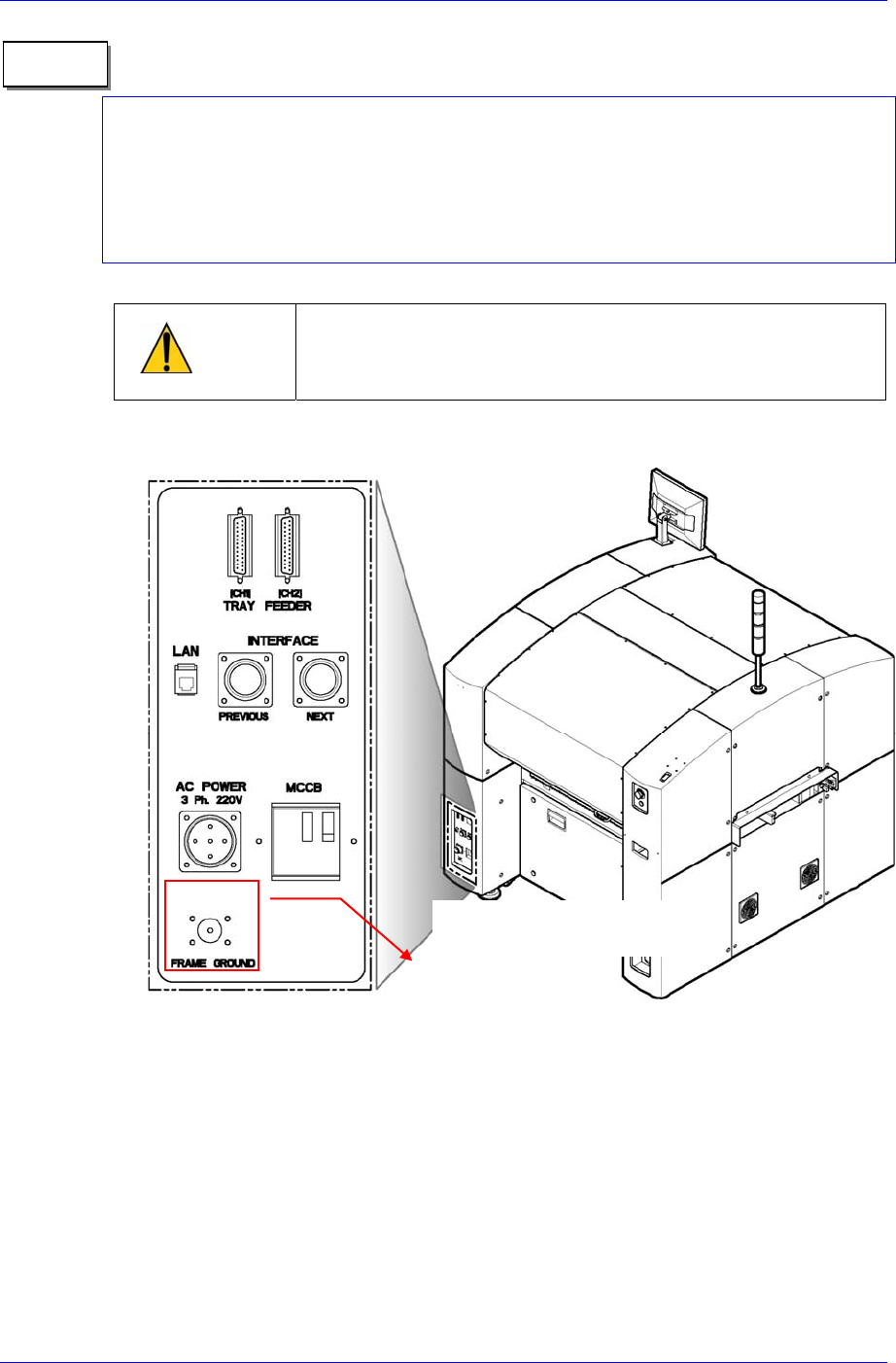

7. 必须利用主电源连接器下端的FG端子连接周边的设备。
2.1.5. Motor I/O 确认及 Skew Compensation
2.1.5.1. 作业顺序
1. 在打开Main Switch前，再次检查确定设备内部或传送装置(Conveyor)上是否有
任何障碍.
2. 如果设备周边是干净的，打开Main Switch。 连接设备电源 此时请确认前、后
面紧急开关是否已撤销，并确认前、后门是否已关闭。
FG 端子上连接Tray
Feeder等周边器械。
) 参照
