设备安装操作步骤
2-19

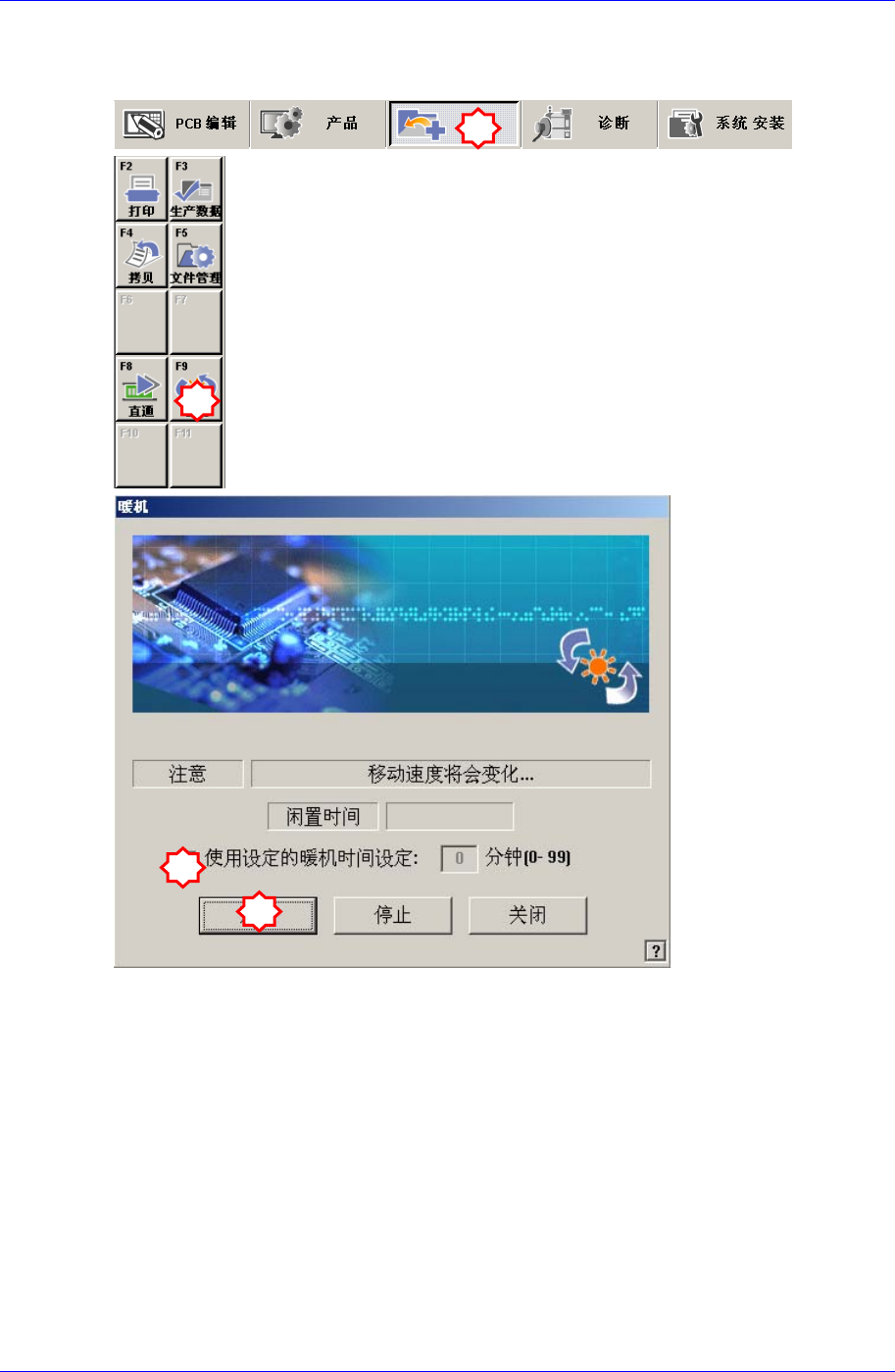

2.1.7. Warming Up
正常完成设备安装后，需要执行30分钟Warming Up。
请确认运行中是否发生噪音及运行状态。
2.2. Calibration 及最后检查
1. 执行设备的校正（Calibration）。 详细方法请参照Administrator’s Guide “第 14
章
. Machine Calibration” 和 “第 15
章
. System Setup”， 按照顺序执行校正。
Mirror Offset
Z Offset Calibration
R Offset Calibration
Fix Camera Calibration
Head Offset Calibration
1
2
3
4
Samsung Component Placer SM321 Service Manual
2-20
Fly Camera Scale & Rotation Calibration
Fly Camera & Head Spline Offset Calibration
ANC Fiducial Mark 设置
Feeder Base Origin 设置
2. 为确认输送机传感器的正常工作与否，请通过输送机入口投入Test机板后启动
输送机。
3. 为确认<Input> 目录框中各部位的机板检查传感器及其他压力是否正常工作，
请在“Conveyor Machine Diagnosis” 对话框中点击<Automatic> 按钮。
4. 参照教育用资料及说明书，对客户进行简略的设备安全及起动方法教育。
5. 对以下项目需要客户最终确认。
No
Check 项目 Check 详细项目 结果 安装人员
安装日期 接收人
1
PCB Remove
PCB驱动状态
(Input Æ Output)
OK , NG
2
Power S/W
Power S/W工作状态
(Tower Lamp等)
OK , NG
3
Door Sensor Door Sensor 有无工作 OK , NG
4
异常噪音 不能有异常噪音 OK , NG
5
外观状态 外观上不能有划痕。 OK , NG
6. 如工作正常则按照生产次序启动设备。
注 意
如果要移动设备，首先要中止设备上的PC，关闭主电源，然
后按照逆向的安装步骤 将设备包装起来，设备移动完毕后
重新进行安装。
1
2
3
Calibration
3-1
第3章. Calibration
本过程介绍安装设备、Warming-Up执行后必须执行的校正过程。
3.1. Mirror Offset 确认及补正
为清晰显示通过反射镜显示在fly camera的影像，应设置Swing Mirror Offset。
以下是Swing Mirror Offset设置过程。

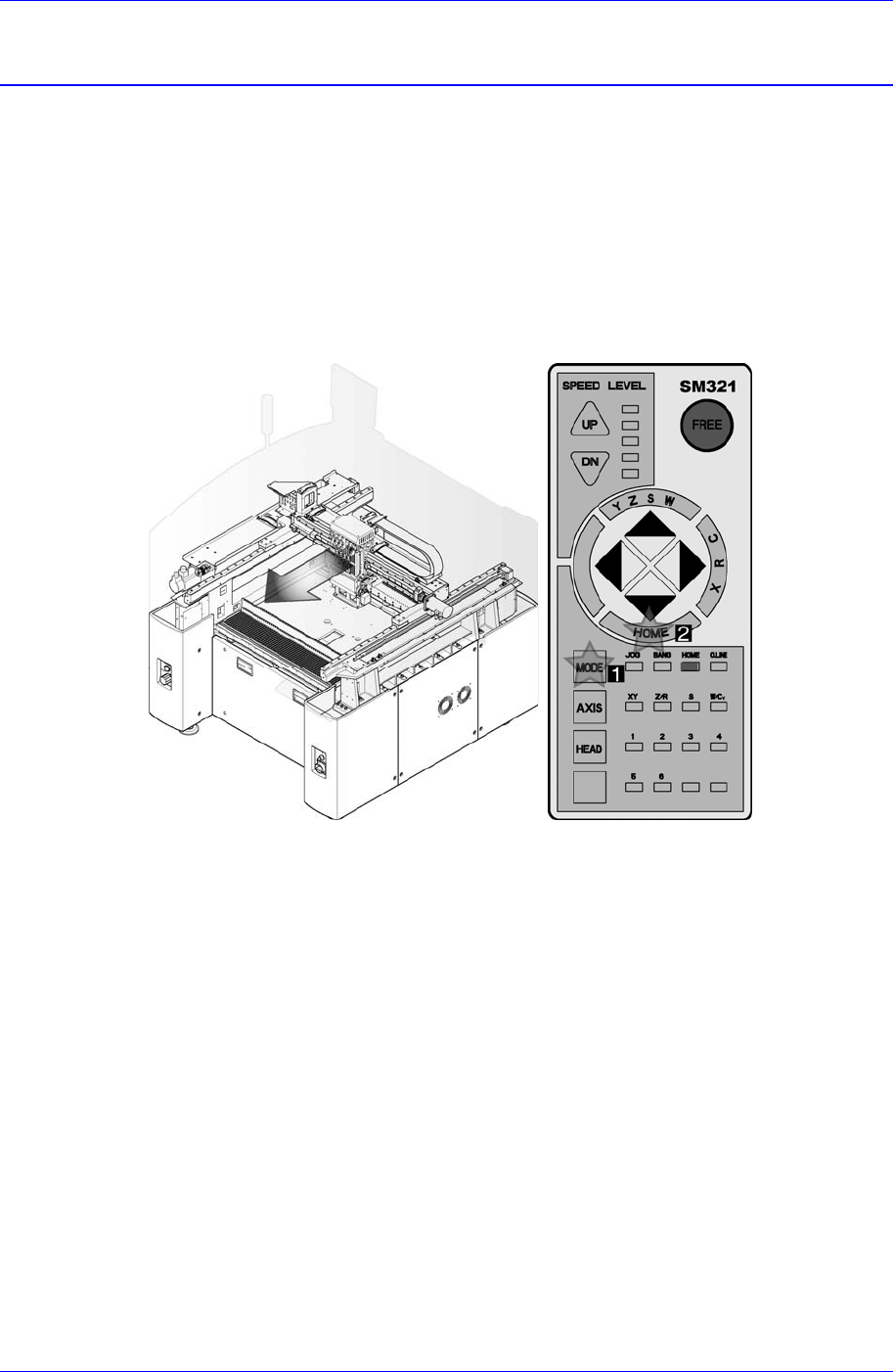

1. 利用示教框执行设备初始化(Homing)。
.
2. 在Sys. Setup Factory菜单选择Limit下位菜单后，请在‘System Axis Limit Info.
’对话框选择‘Swing mirror motor’。（该菜单仅用服务方式登录时可接近）
