Calibration 3-1 第 3 章 . Calibration 本过程介绍安装设备、 W arming-Up 执行后必须执行的校正过程。 3.1. Mirror Offset 确认及补正 为清晰显示通过反射镜显示在 fly camera 的影像，应设置 Swi ng Mirror Off set 。 以下是 Swing Mirror Offset 设置过程。 1. 利用示教框执行设备 初始化 (Homing) 。 . 2. 在 …
Samsung Component Placer SM321 Service Manual
2-20
Fly Camera Scale & Rotation Calibration
Fly Camera & Head Spline Offset Calibration
ANC Fiducial Mark 设置
Feeder Base Origin 设置
2. 为确认输送机传感器的正常工作与否，请通过输送机入口投入Test机板后启动
输送机。
3. 为确认<Input> 目录框中各部位的机板检查传感器及其他压力是否正常工作，
请在“Conveyor Machine Diagnosis” 对话框中点击<Automatic> 按钮。
4. 参照教育用资料及说明书，对客户进行简略的设备安全及起动方法教育。
5. 对以下项目需要客户最终确认。
No
Check 项目 Check 详细项目 结果 安装人员
安装日期 接收人
1
PCB Remove
PCB驱动状态
(Input Æ Output)
OK , NG
2
Power S/W
Power S/W工作状态
(Tower Lamp等)
OK , NG
3
Door Sensor Door Sensor 有无工作 OK , NG
4
异常噪音 不能有异常噪音 OK , NG
5
外观状态 外观上不能有划痕。 OK , NG
6. 如工作正常则按照生产次序启动设备。
注 意
如果要移动设备，首先要中止设备上的PC，关闭主电源，然
后按照逆向的安装步骤 将设备包装起来，设备移动完毕后
重新进行安装。
1
2
3
Calibration
3-1
第3章. Calibration
本过程介绍安装设备、Warming-Up执行后必须执行的校正过程。
3.1. Mirror Offset 确认及补正
为清晰显示通过反射镜显示在fly camera的影像，应设置Swing Mirror Offset。
以下是Swing Mirror Offset设置过程。
1. 利用示教框执行设备初始化(Homing)。
.

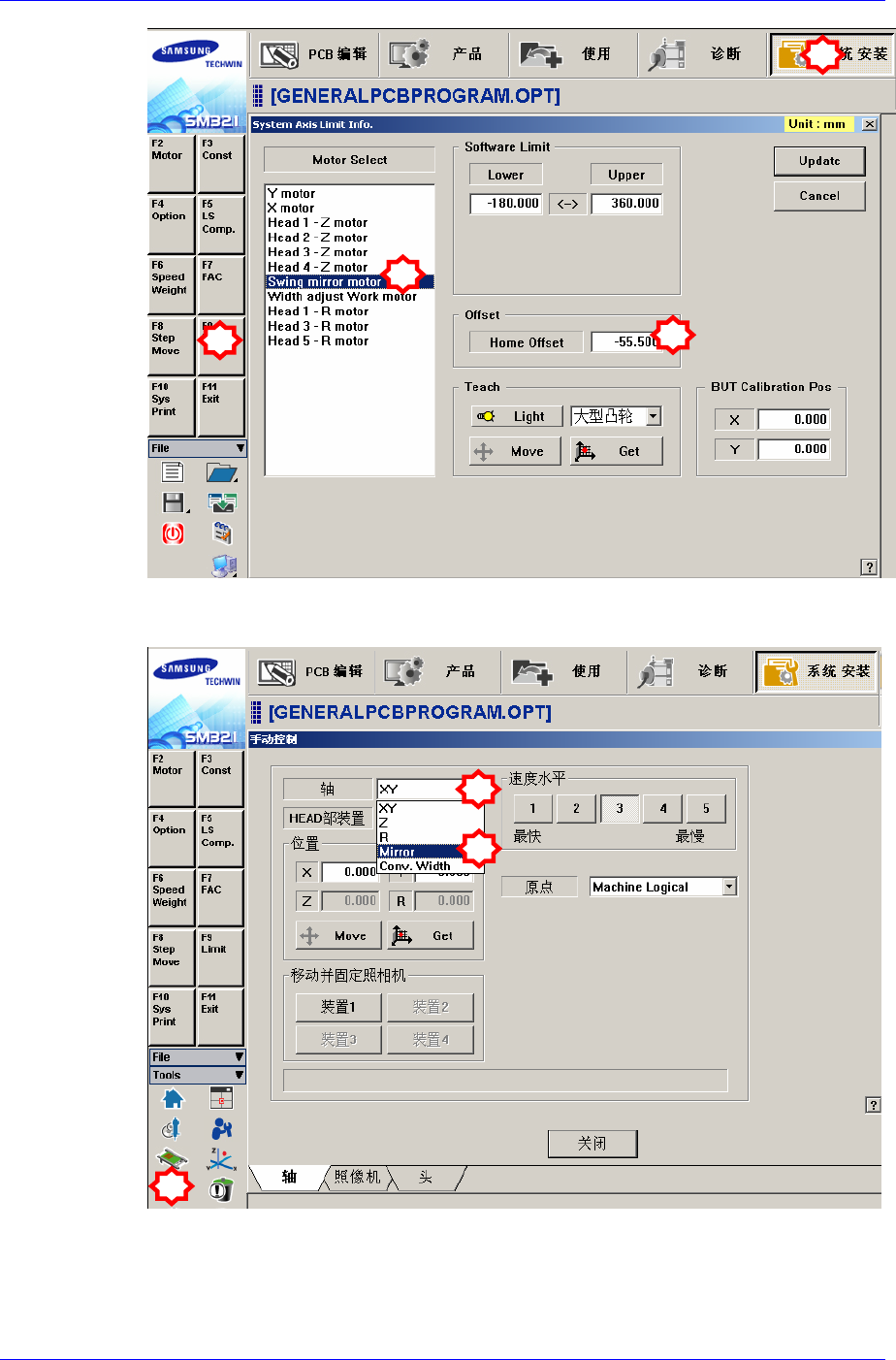

2. 在Sys. Setup Factory菜单选择Limit下位菜单后，请在‘System Axis Limit Info.
’对话框选择‘Swing mirror motor’。（该菜单仅用服务方式登录时可接近）
Samsung Component Placer SM321 Service Manual
3-2
3. 在‘Tools’快捷菜单选择‘Manual Tool’，在‘Manual Control’对话框的
<Axis>组合框选择‘Mirror’。
4. 在‘Manual Control’对话框的<Position>领域选择<R>编辑框，输入‘180’以
后点击<Move>按钮。
1
2
3
4
1
2
3
