Samsung Component Placer SM321 Service Manual 3-4 9. 上图 ‘Position’ 对话框中显示的 Mirror 值减去 ‘177’ 得值输入 到 ‘System Axis Limit Info.’ 对话框的 <Home Offset> 编辑框。（此时 <Motor Select> 目录框中应 为已选 定 ‘Swing mirror motor’ 状态） 1 2
Calibration
3-3

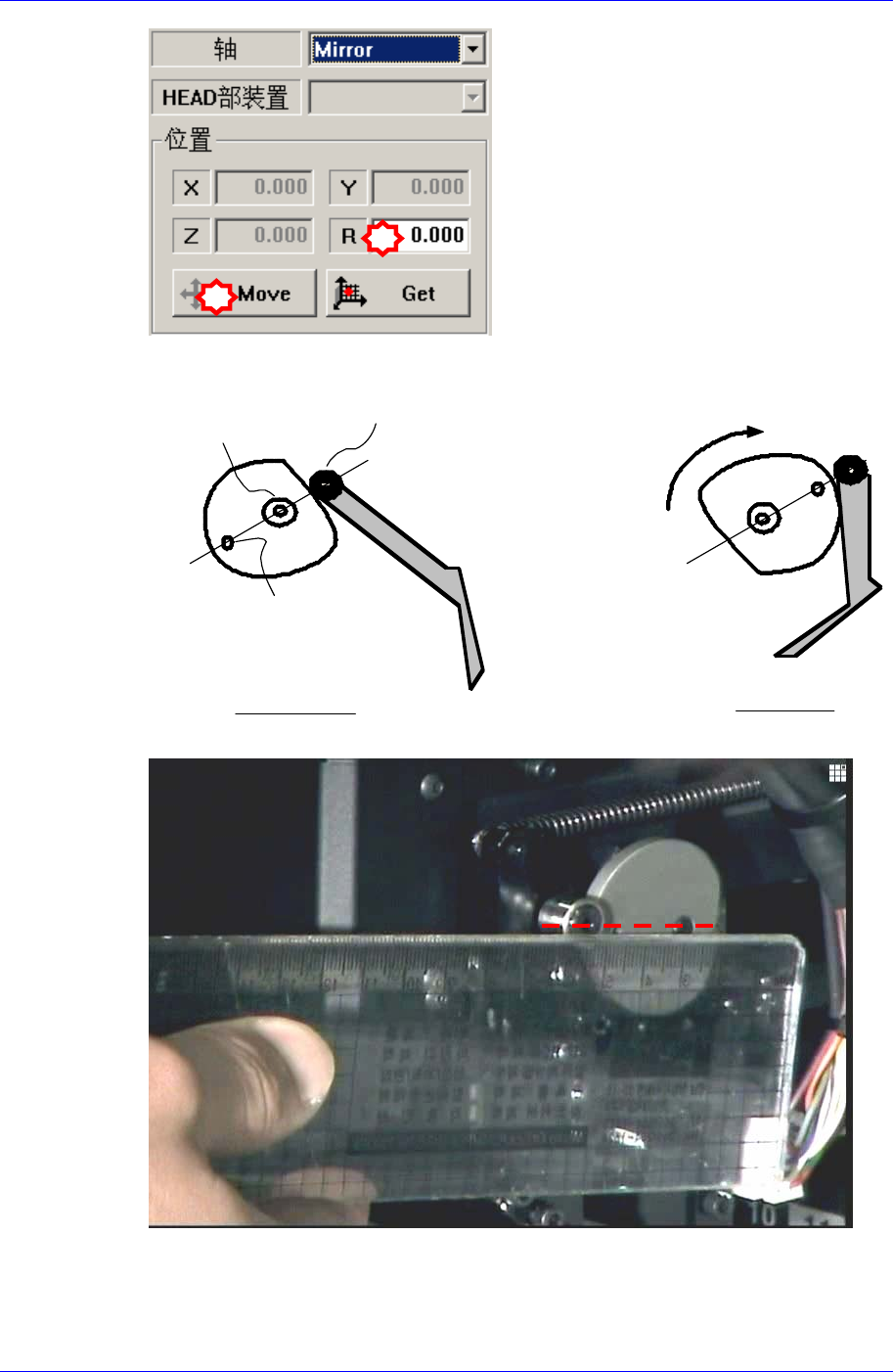

5. 下图3点不一致时，如下图利用示教框使Idler wheel, CAM driving axis, Mark 3
点处于同一直线。此时的位置称为“180
도
”。
180˚Position
Home Position
Idler wheel
Driving axis
Mark
Swing Mirror
Cam
6. 使用一般尺子确认三个圆中心是否在同一直线上。
7. 肉眼确认时请注意安全。此时，当事者直接进行设备操作。

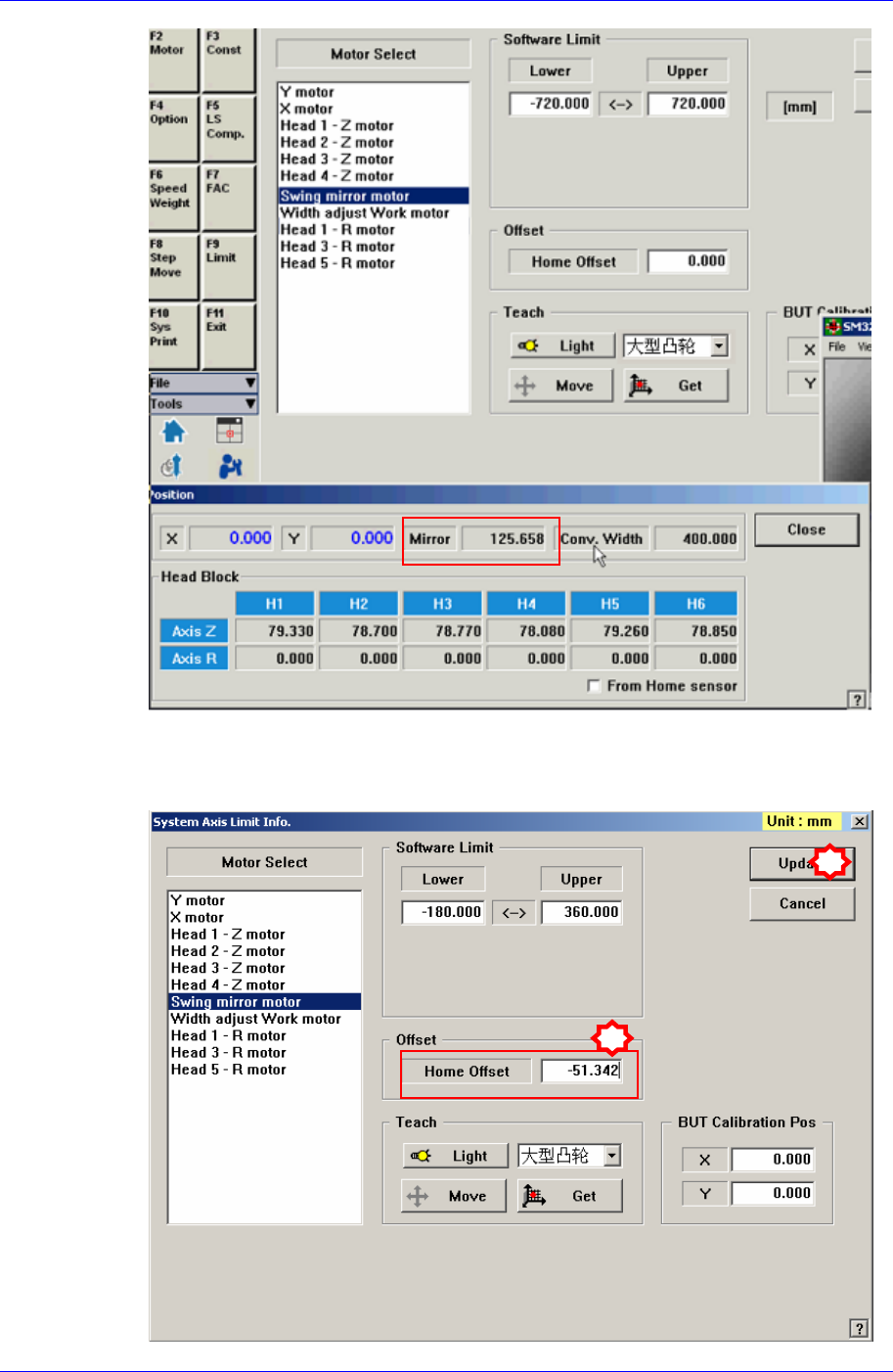

8. 请确认Current Position对话框标示的Mirror Data，测定及输入如下Offset值。
1
2
Samsung Component Placer SM321 Service Manual
3-4
9. 上图‘Position’对话框中显示的Mirror值减去‘177’得值输入到‘System Axis Limit
Info.’对话框的<Home Offset>编辑框。（此时<Motor Select>目录框中应为已选
定‘Swing mirror motor’状态）
1
2
Calibration
3-5
10. 完成后，点击<Update>按钮反映变更值
11. 然后若显示是否执行设备初始化(Homing)对话框，请选择“否(N)”
12. 利用示教框执行设备初始化(Homing)。

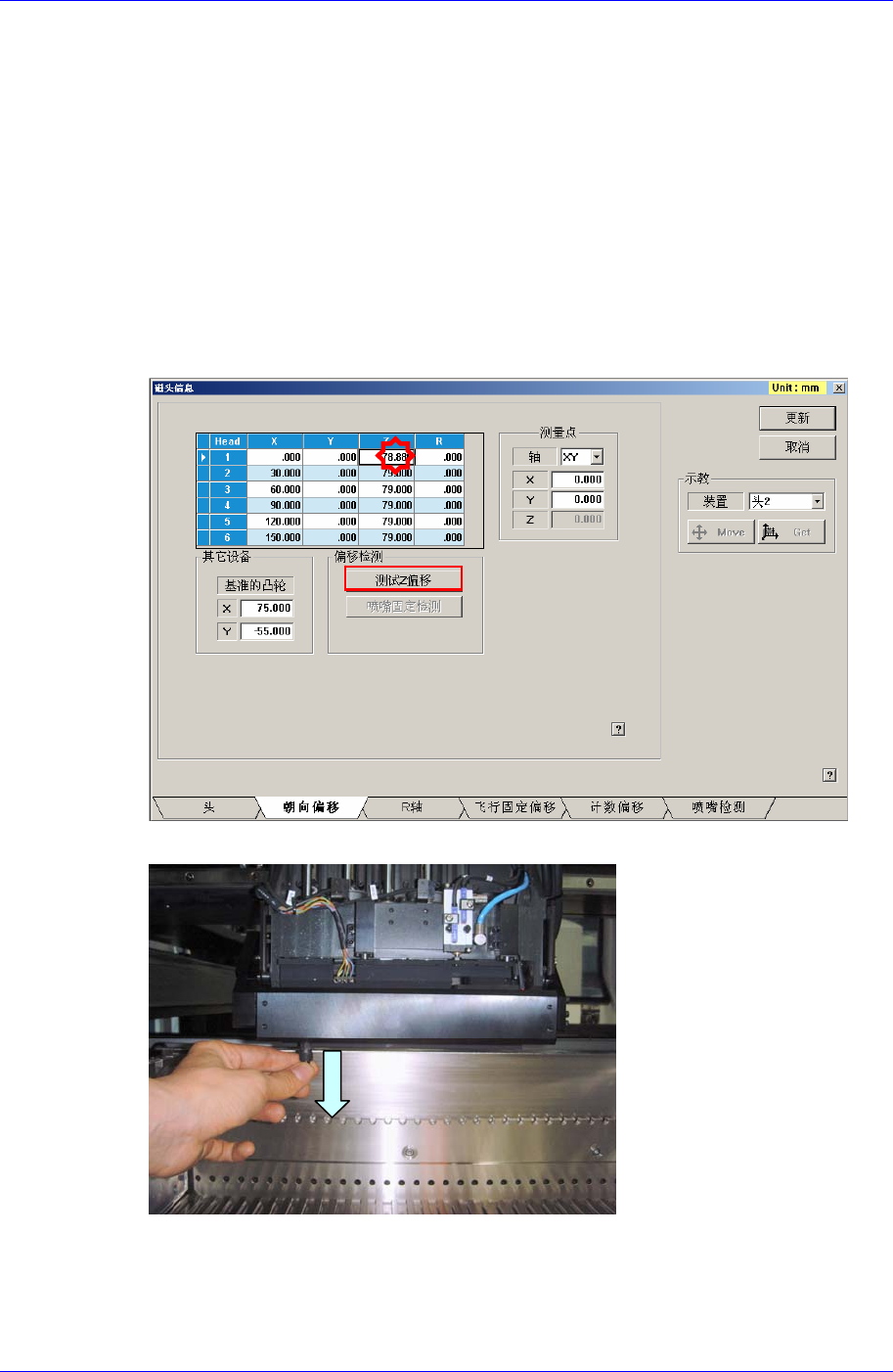

3.2. Z Offset Calibration
PCB顶面（基准面）到各头部Z轴高度设为‘0’时执行的校正。
1. 在<Grid>领域点击要执行校正Head的Z轴，再点击 <测试Z偏移> 按钮。(在这
里任意用Head 1设定)
2. 手动除去安装在所有磁头的吸嘴。
3. Head 1上安装CN040吸嘴。
4. 点击<下个>按钮，Head 1移动到 ANC 顶面的任意位置。 (可指定位置)
5. 此时，如果ANC顶面杂乱则需清理干净，若磁头在无法清除瑕疵的部分则移动
