Samsung Component Placer SM321 Service Manual 3-12 Ficucial Mark 明显，调整照明亮度后点击 < 下个 > 按钮。 6. 自动执行 Calibration 后，结束校正则如下图显示结果值。要试用新的校正值， 请点击 < 更新 > 按钮。 7. 显示 “ 下一步从头部移动喷嘴 1 。点击 [ 下一步 ] 向下移动头部。移动后，手动 移 出喷嘴。 ” 消息…
Calibration
3-11
3. 显示 “下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。移动后，手
动粘贴工具到首部。” 消息。在磁头2号的吸嘴支架上手动贴装Calibration Tool
后请点击<下个>按钮。
Calibration Tool 贴装时注意事项。
请参照下图进行贴装。
<Calibration Tool的方向设定Pin> <Nozzle Holder的方向设定home（起始位置）>
4. 消息框显示 “移动到中心位置[固定1]摄像。移动，点击[下一步]。” 为了把
Head Assembly移动到Fix1 Camera的总心位置请点击 <下个> 按钮。
5. 消息框显示 “准备标准。对于标准，点击[下一步]” 消息。此时, 点击<亮度>
按钮后在 “亮度控制”对话框中使’SM321VIS’框显示的 Calibration Tool上的
应该考虑Calibration Tool的方向设定 Pin
和 Nozzle Holder的方向设定起始位置贴
装 Calibration Tool。如果不考虑该事项进
行贴装可能会发生错误。
注 意
Samsung Component Placer SM321 Service Manual
3-12
Ficucial Mark明显，调整照明亮度后点击 <下个> 按钮。

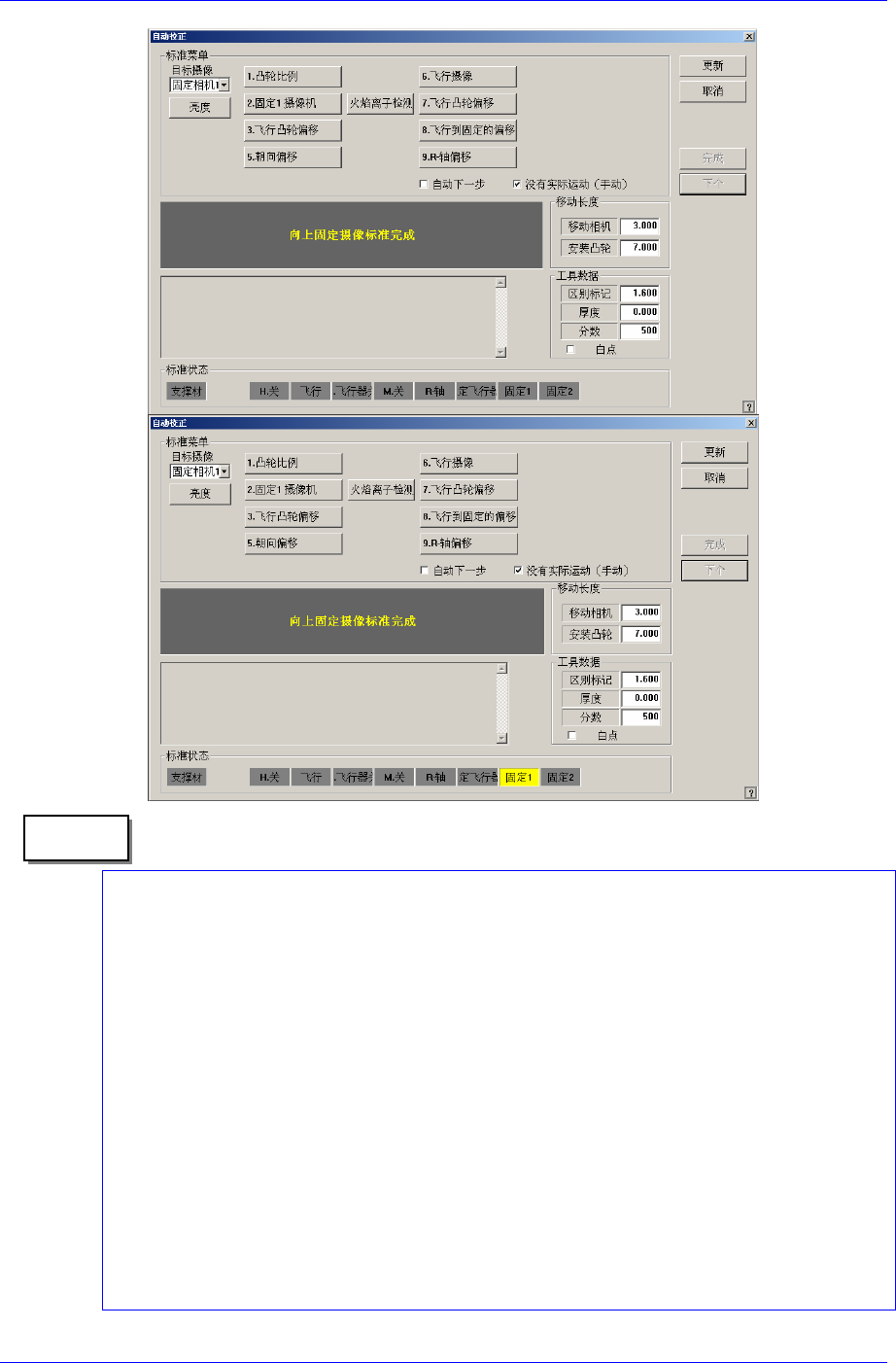

6. 自动执行 Calibration后，结束校正则如下图显示结果值。要试用新的校正值，
请点击<更新> 按钮。
7. 显示“下一步从头部移动喷嘴1。点击[下一步]向下移动头部。移动后，手动移
出喷嘴。”消息。为了在磁头1号的吸嘴支架上手动除去Calibration Tool请点击
<下个> 按钮。
8. 那么, Head Assembly移动到设备指定的位置后, 拉下磁头1号的Z轴。此时，请
手动除去已贴装的 Calibration Tool。
Calibration
3-13
Fix1 Camera的校正基准值为如下。
FOV 20
ScaleX:39.7~43.7 (μm/pixel)
ScaleY: 39.7~43.7 (μm/pixel)
R:-1~1(deg)
FOV 35
ScaleX:70.9~74.9 (μm/pixel)
ScaleY: 70.9~74.9 (μm/pixel)
R:-1~1(deg)
FOV 45
ScaleX:91.8~95.8 (μm/pixel)
ScaleY: 91.8~95.8 (μm/pixel)
R:-1~1(deg)
" 备注
