3.5. Head X, Y Offset Calibration
以Head 1号为基准，求各Head间间隔的校正。为了校正各磁头的 X,Y Offset，必须
先行Fix Camera Calibration和 Head Z Offset Calibration ，必须使用器具(Calibration
Tool)。 (器具的形象请参照 “
图
3-1. Calibration Tool (3-10
页
)”。
如果不按照要求执行校正，则影响到吸附及贴装位置。
下面是Head Offset校正步骤。

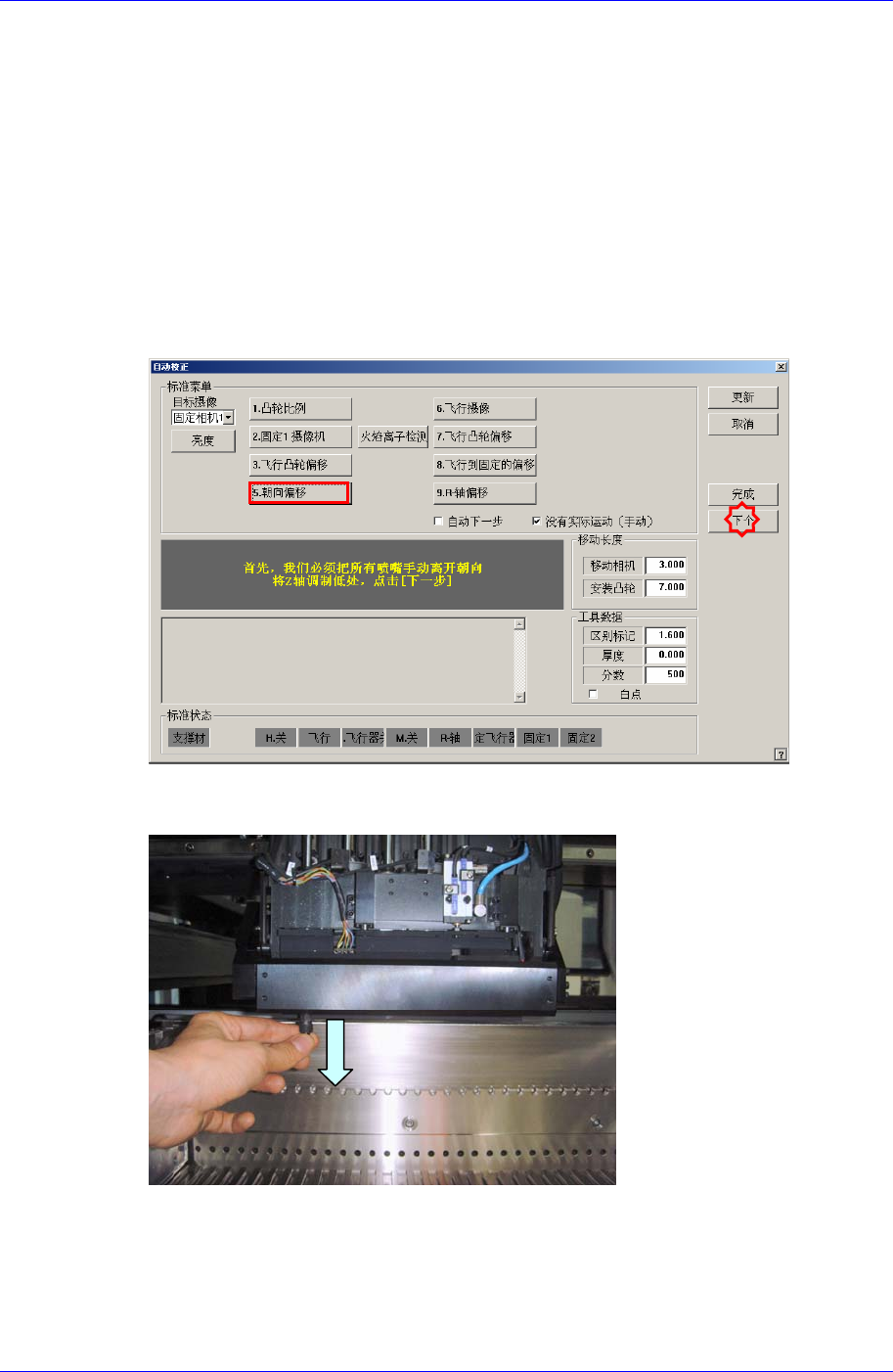

1. 点击<5. .朝向偏移>按钮消息框显示“首先，我们必须把所有喷嘴手动离开朝向
。将Z轴调制低处，点击[下一步]”消息。为手动除去所有贴装在磁头的吸嘴，
拉下磁头的Z轴请点击 <下个> 按钮。
2. 那么, Head Assembly移动到设备指定的位置后，拉下所有Z轴。此时，请手动除
去已帖装的所有吸嘴。
3. 显示“下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。移动后，手
动粘贴工具到首部。”消息。在磁头1号的吸嘴支架上手动安装Calibration Tool
后请点击 <下个> 按钮。
4. 显示“移动到中心位置[固定1]摄像。移动，点击[下一步]。 ” 为了 Head
Assembly移动到 Fix1 Camera的中心位置请点击 <下个> 按钮。
Calibration
3-15
5. 显示“准备标准。对于标准，点击[下一步]” 消息。此时,点击 <亮度>按钮，在”
亮度控制”对话框中 ‘SM321VIS’框显示的Calibration Tool上的Ficucial Mark明显
为止调整照明亮度后点击 <下个> 按钮。
6. 自动执行 Calibration后完成 Calibration则如下图显示结果值，请点击 <下个>
按钮。
7. 显示“Next, Remove the Calibration Tool from Head 1. Click [Next] for Moving
Down Head . \nAfter Moving, Remove the Tool Manually.”消息。为了在磁头1号的
吸嘴支架手动除去Calibration Tool请点击 <下个> 按钮。
8. 请按照对磁头 1的校正方法，同样地从Head 2~ 6执行校正。
9. 对所有磁头正常完成校正次序如下图显示结果值。要在设备中适用校正值请点
击<确定>按钮。
Samsung Component Placer SM321 Service Manual
3-16
Head Offset Calibration 基准值如下。
Head 1 X : -0.03mm ~ 0.03mm, Head 1 Y : -0.03mm ~ 0.03mm
Head 2 X : 29.97mm ~ 30.03mm, Head 2 Y : -0.03mm ~ 0.03mm
Head 3 X : 59.97mm ~ 60.03mm, Head 3 Y : -0.03mm ~ 0.03mm
Head 4 X : 89.97mm ~ 90.03mm, Head 4 Y : -0.03mm ~ 0.03mm
" 备注
