Samsung Component Placer SM321 Service Manual 3-20 3.7. Fly Camera & Head Spline Offset Calibration 寻找 Fly Camera 和 Head Spindle 中心间偏离时执行的校正 。校正 Fly Camera 和 Head Spindle 中心间的差距。 为校正 Fly Camera 中心和 Head Spindle 中心的 O…
Calibration
3-19

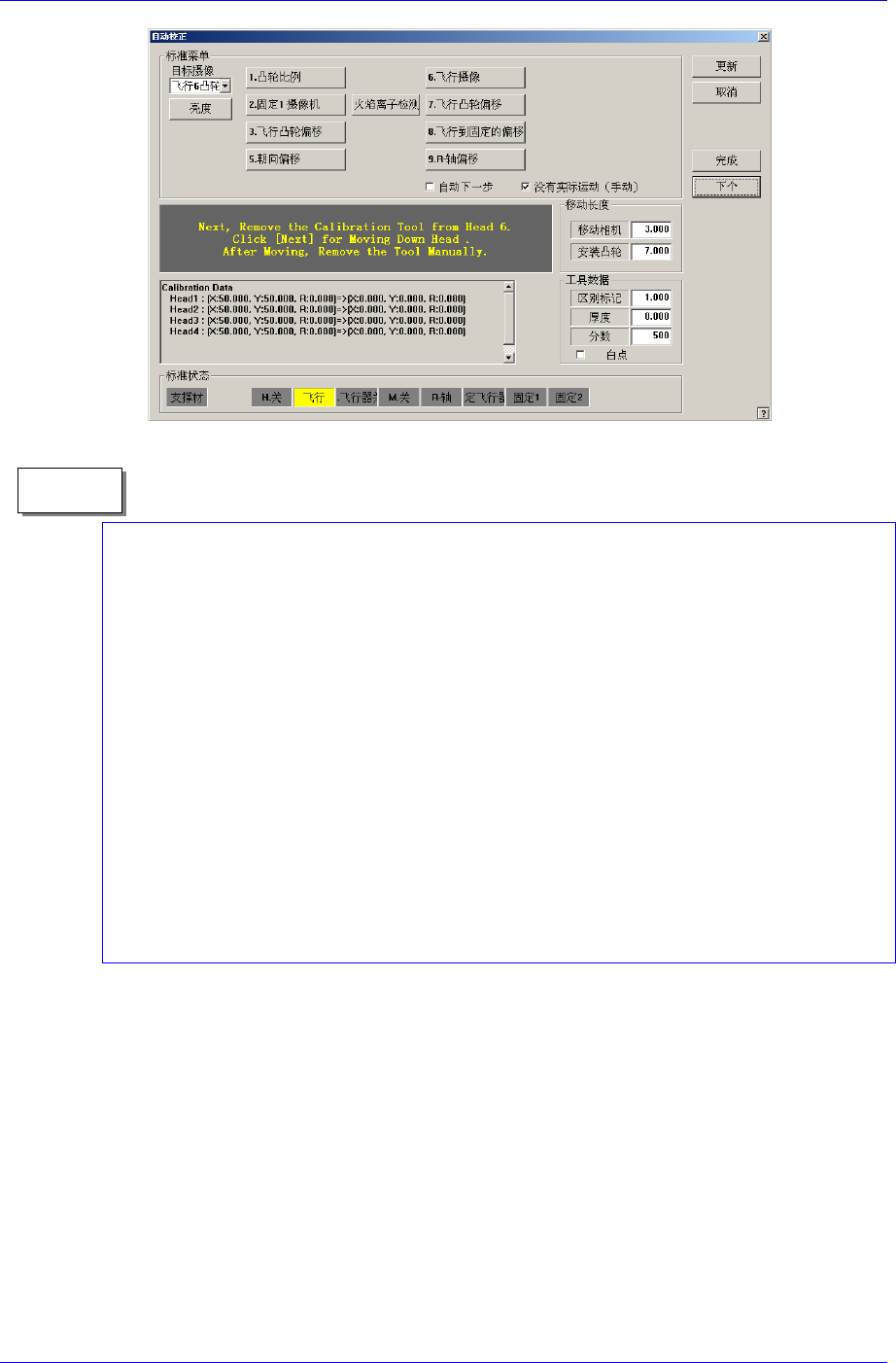

Fly Camera 的校正基准值为如下。
FOV 25
ScaleX: 48.3~52.5 (μm/pixel)
ScaleY: 48.3~52.5 (μm/pixel)
R: -1~1(deg)
FOV 15
ScaleX: 29.0~32.2 (μm/pixel)
ScaleY: 29.0~32.2 (μm/pixel)
R:-1~1(deg)
FOV 10
ScaleX: 19.7~21.9 (μm/pixel)
ScaleY: 20.2~21.4 (μm/pixel)
R:-1~1(deg)
" 备注
Samsung Component Placer SM321 Service Manual
3-20
3.7. Fly Camera & Head Spline Offset Calibration
寻找Fly Camera和Head Spindle中心间偏离时执行的校正。校正Fly Camera和Head
Spindle中心间的差距。 为校正Fly Camera中心和Head Spindle中心的 Offset，必须
先行Fly Camera Calibration和 Head Z Offset Calibration 应该使用特制的器具
(Calibration Tool)。 (器具的形象请参照 “
图
3-1. Calibration Tool (3-10
页
)”。)
替换Flying Camera或Head Spindle后，必须执行校正，如果不按照要求执行校正就
影响到贴装程度。
以下是Fly Cam Offset 的校正次序。

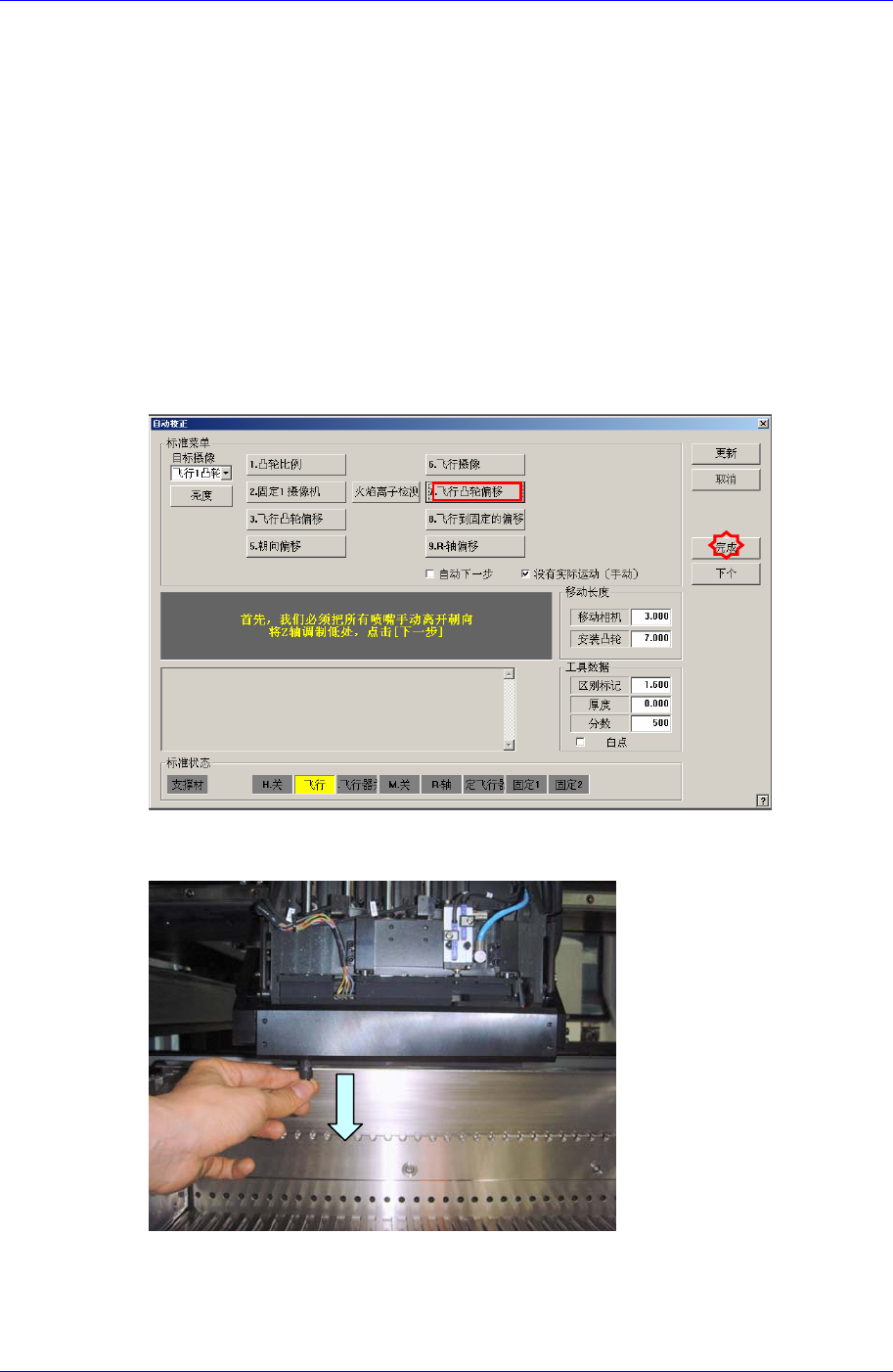

1. 点击<7. 飞行凸轮偏移>按钮则显示“首先，我们必须把所有喷嘴手动离开朝向
。将Z轴调制低处，点击[下一步]”消息。为了手动除去所有贴装在磁头的吸嘴
，拉下磁头的Z轴请点击 <下个> 按钮。
2. 那么, Head Assembly移动到设备指定的位置后，拉下所有Z轴。此时，请手动除
去已贴装的所有吸嘴。
3. 显示“下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。移动后，手
动粘贴工具到首部。”消息。在磁头1的吸嘴支架上手动安装Calibration Tool后
请点击 <下个>按钮。
Calibration
3-21
4. 显示“排列高度上升，镜像关闭。\n移动，点击[下一步]”消息。请点击 <下个>
按钮。

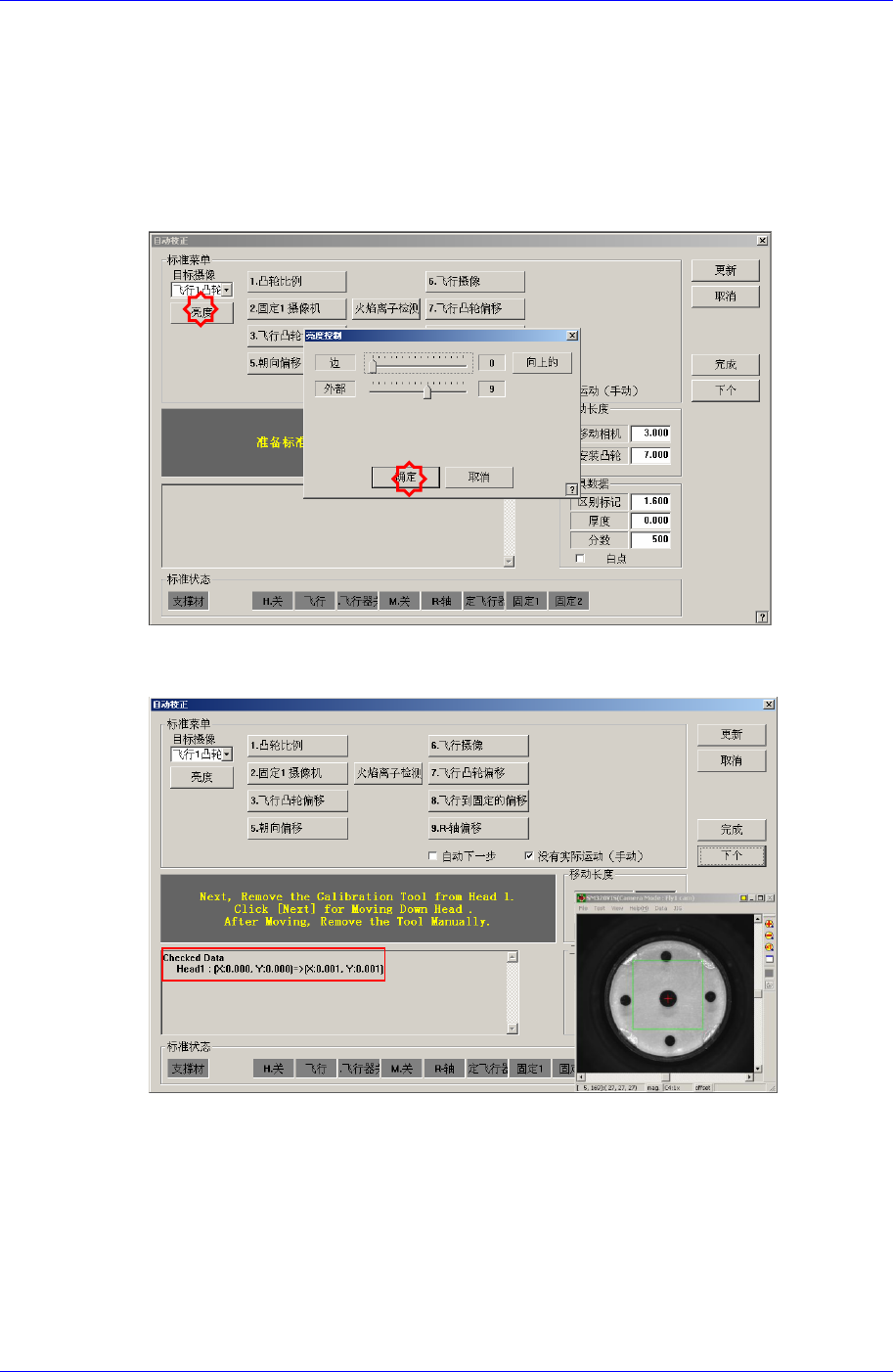

5. 那么，磁头1上升到Fly Camera的Align高度，关闭 Mirror。 然后在消息框显示
“准备标准。对于标准，点击[下一步].” 消息。此时在 <目标摄像>组合框中选
择“Fly1 Cam”点击 <亮度>按钮，在”亮度控制”对话框中’SM321VIS’框显示的
Calibration Tool上的 Fiducoal Mark明显为止调整照明亮度后点击<下个> 按钮
。
6. 自动执行 Calibration后完成 Calibration则如下图显示结果值，请点击 <下个>
按钮。
7. 显示“Next, Remove the Calibration Tool From Head 1. Click [Next] for Moving
Down Head. After Moving, Remove the Tool Manually.”消息。为了在磁头1号的吸
嘴支架手动除去Calibration Tool请点击 <下个> 按钮。
8. 请按照对磁头 1的校正方法，同样地从Head 2~4执行校正。
9. 对所有磁头正常完成校正次序如下图显示结果值。
