Samsung Component Placer SM321 Service Manual
3-28
3.11. 摄像&偏移标准
执行照相机的校准（校正）功能。单击此按钮时显示如下的画面。
图
3-2. “Auto Calibration”
對話箱子
<标准菜单> 领域
选择要Calibration的项目。 按特定项目的按钮则在消息框依次显示必要的
说明。按照此说明操作，就能完成Calibration。
à <目标摄像> 组合框
选择将要设定照明值数的照相机。
à <亮度…> 按钮
设定已选择的照相机的照明值数。
à <1. 凸轮比例> 按钮
校正Fiducial Camera。 为校正Fiducial Camera的Scale(um/pixel)和Rotat
ion(deg)没有预先需要执行的校正。为进行此作业不需要特制的器具，
利用ANC 上面的fiducial mark即可。
下面是 Fiducial Camera(Fiducial Camera)的校正步骤
1. 请点击<标准菜单>领域的 <1. 凸轮比例> 按钮。
消息框
Calibration
3-29

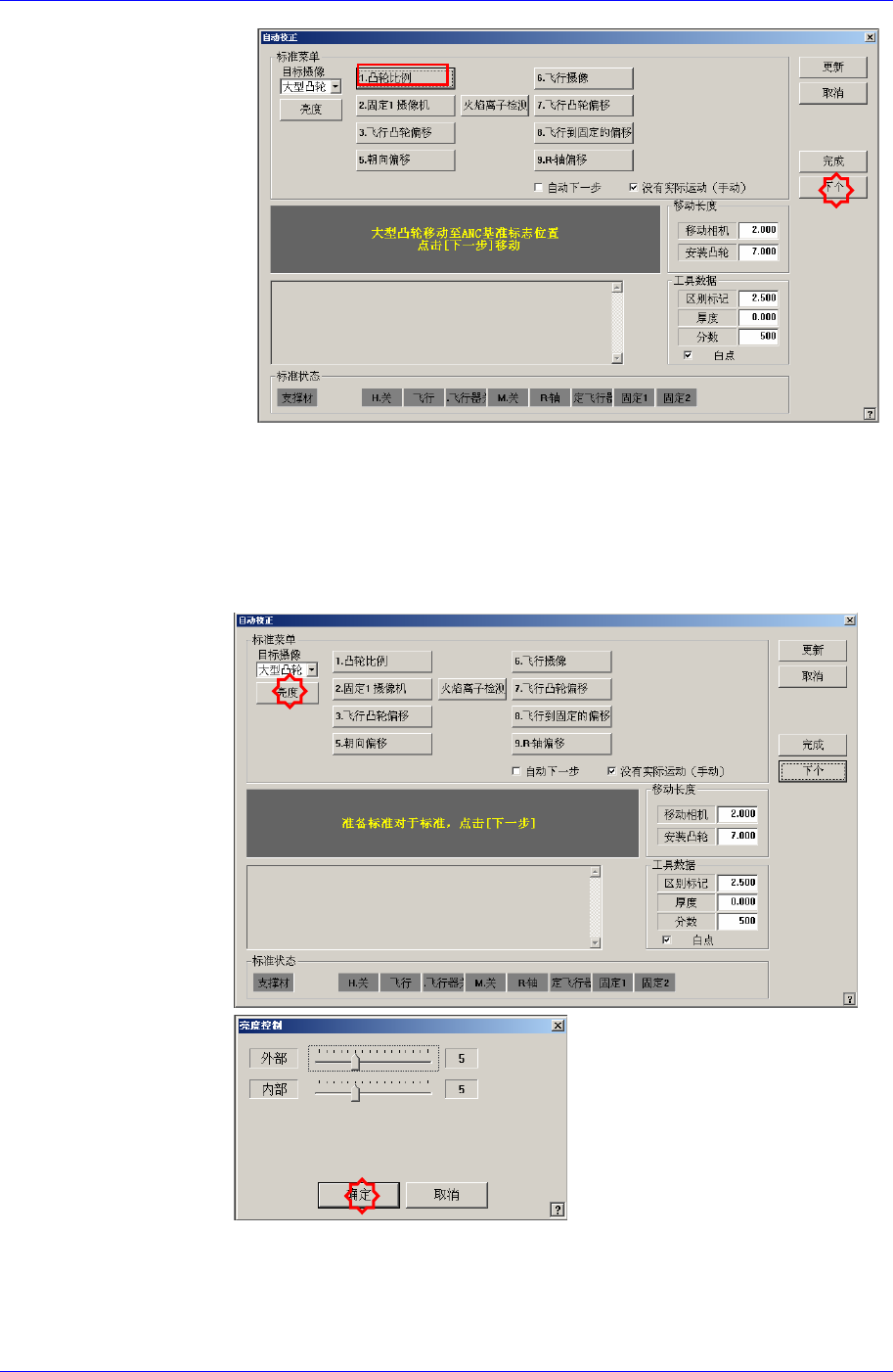

2. 点击<1. 凸轮比例>按钮则在消息框显示 “大型凸轮移动至ANC基
准标志位置。点击[下一步]移动”消息。为了把 Fiducial Camera移
动到ANC的 Fiducial Mark位置，请点击 <下个>按钮。
3. 显示“准备标准。对于标准，点击[下一步]”消息。此时，点击 <亮
度> 后在 “亮度控制”对话框中使 ‘SM321VIS’框显示的Fiducial Ma
rk明显调整照明的亮度后请点击<下个> 按钮。
4. 自动执行 Calibration后，结束校正则如下图显示结果值。要适用新
的校正值请点击<更新> 按钮。
Samsung Component Placer SM321 Service Manual
3-30
Fiducial Camera 的校正基准值如下。
Fiducial Camera (FOV 12)
ScaleX:23.0~27.0(μm/pixel)
ScaleY: 23.0~27.0 (μm/pixel)
R:-1~1(deg)
à <2. 固定1照相机> 按钮
校准Fix Camera。 以后的Calibration利用Fix Camera的 Calibration 值
，因此必须先校正 Fix Camera。
为了校正Fix Camera的Scale(um/pixel)和Rotation(deg)、Position(mm)没
有先要执行的校正，为了执行此作业必须使用特制的吸嘴用fiducial ma
rk器具。 在 SM321作为校正用器具专用ANC Hole使用Hole 1号。
图
3-3. Calibration Tool
下面是Fix Camera的校正(Calibration)步骤。
1. 点击<2. 固定1照相机> 按钮则在消息框显示 “首先，我们必须把所
有喷嘴手动离开朝向。将Z轴调制低处，点击[下一步]” 为了手动除
去贴装在磁头的所有吸嘴，拉下磁头的Z轴请点击<下个> 按钮。
" 备注
