Samsung Component Placer SM321 Service Manual 3-32 Calibration T ool 贴装时注意事项。 请参照下图进行贴装。 <Calibration T ool 的方向设定 Pin> <Nozzle Holder 的方向设定 home （起始位置） > 4. 消息框显示 “ 移动到中心位置 [ 固定 1] 摄像。移动，点击 [ 下一步 ] 。 ” 为了把 He…
Calibration
3-31
2. 那么，Head Assembly移动到设备指定的位置后，拉下所有的 Z轴
。此时，请手动除去所有已贴装的吸嘴。
3. 显示 “下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。
移动后，手动粘贴工具到首部。” 消息。在磁头2号的吸嘴支架上
手动贴装Calibration Tool后请点击<下个>按钮。
Samsung Component Placer SM321 Service Manual
3-32
Calibration Tool 贴装时注意事项。
请参照下图进行贴装。
<Calibration Tool的方向设定Pin> <Nozzle Holder的方向设定home（起始位置）>
4. 消息框显示 “移动到中心位置[固定1]摄像。移动，点击[下一步]。”
为了把 Head Assembly移动到Fix1 Camera的总心位置请点击 <下
个> 按钮。
5. 消息框显示 “准备标准。对于标准，点击[下一步]” 消息。此时, 点
击<亮度> 按钮后在 “亮度控制”对话框中使’SM321VIS’框显示的
Calibration Tool上的 Ficucial Mark明显，调整照明亮度后点击 <下
个> 按钮。

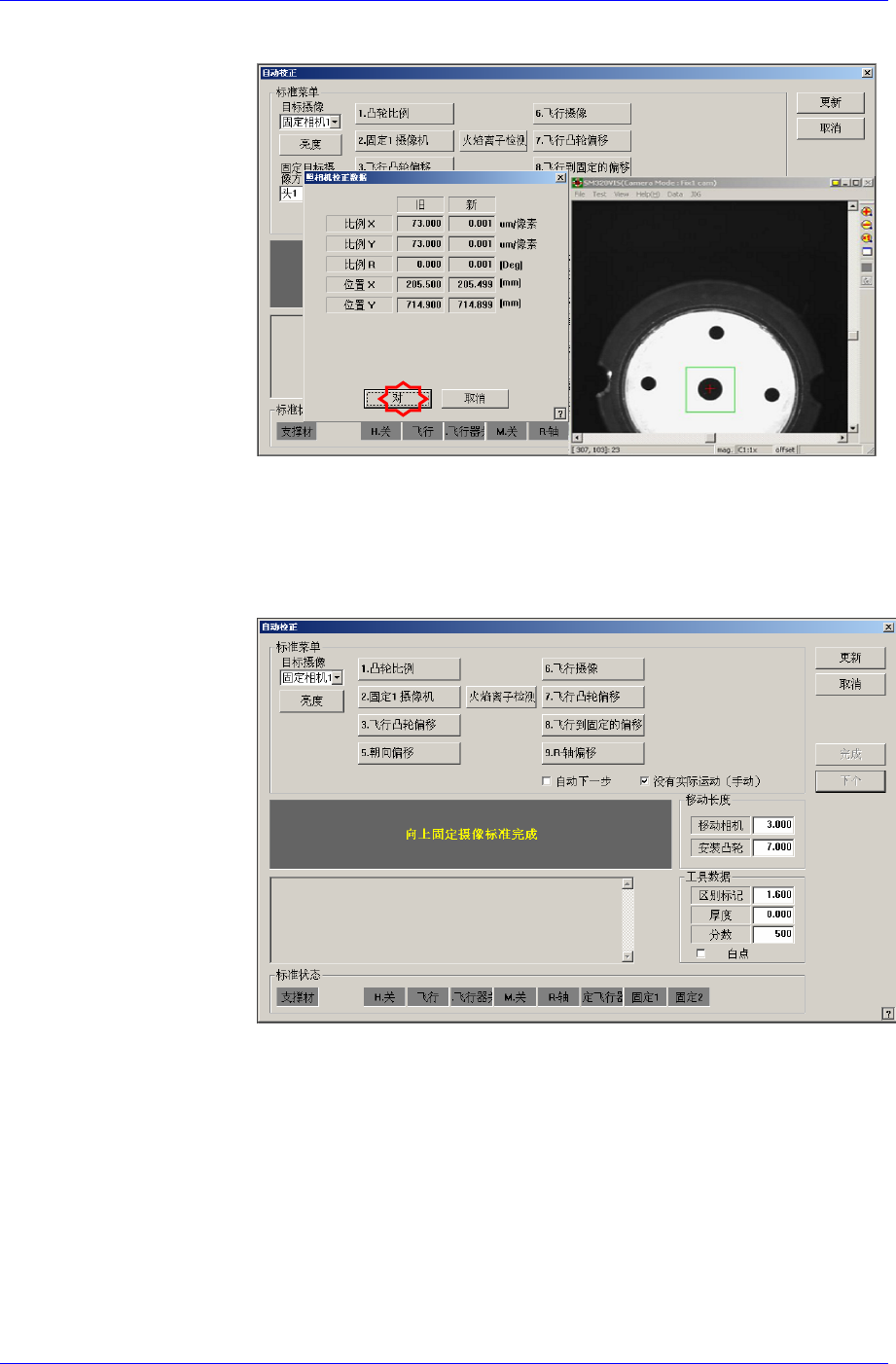

6. 自动执行 Calibration后，结束校正则如下图显示结果值。要试用新
应该考虑Calibration Tool的方向设定 Pi
n
和 Nozzle Holder的方向设定起始位置贴
装 Calibration Tool。如果不考虑该事项进
行贴装可能会发生错误。
注 意
Calibration
3-33
的校正值，请点击<更新> 按钮。
7. 显示“下一步从头部移动喷嘴1。点击[下一步]向下移动头部。移动
后，手动移出喷嘴。”消息。为了在磁头1号的吸嘴支架上手动除去
Calibration Tool请点击 <下个> 按钮。
8. 那么, Head Assembly移动到设备指定的位置后, 拉下磁头1号的Z轴
。此时，请手动除去已贴装的 Calibration Tool。
