Samsung Component Placer SM321 Service Manual 3-36 à <3. 飞行凸轮偏移 > 按钮校正 Move Camera(Fiducia l Camera) 的偏差。为校正 Move Camera 的 Of fset 必须先校正 Fix Camer a Calibration 和 Move Camera Scale Calibratio n 。为执行校正必须使用平板 Calibr…

Calibration

3-35

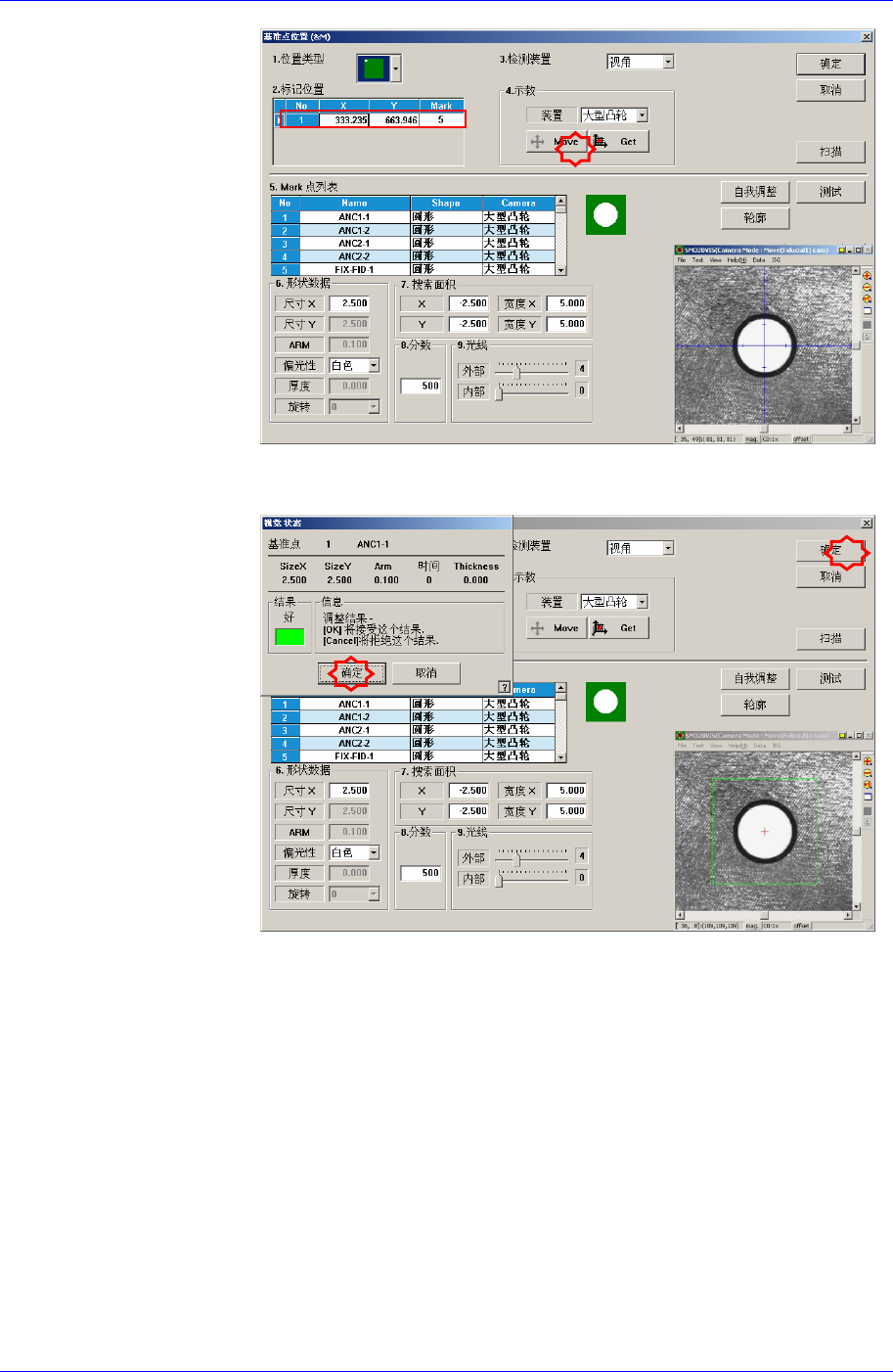

4. 位置识别成功则显示如下画面。还有利用<扫描> 功能找出Fiducial

Mark的中心位置升级已有数据。

Samsung Component Placer SM321 Service Manual

3-36

à <3. 飞行凸轮偏移> 按钮

校正Move Camera(Fiducial Camera)的偏差。为校正Move Camera的 Of

fset必须先校正Fix Camera Calibration和 Move Camera Scale Calibratio

n 。为执行校正必须使用平板Calibration Tool。

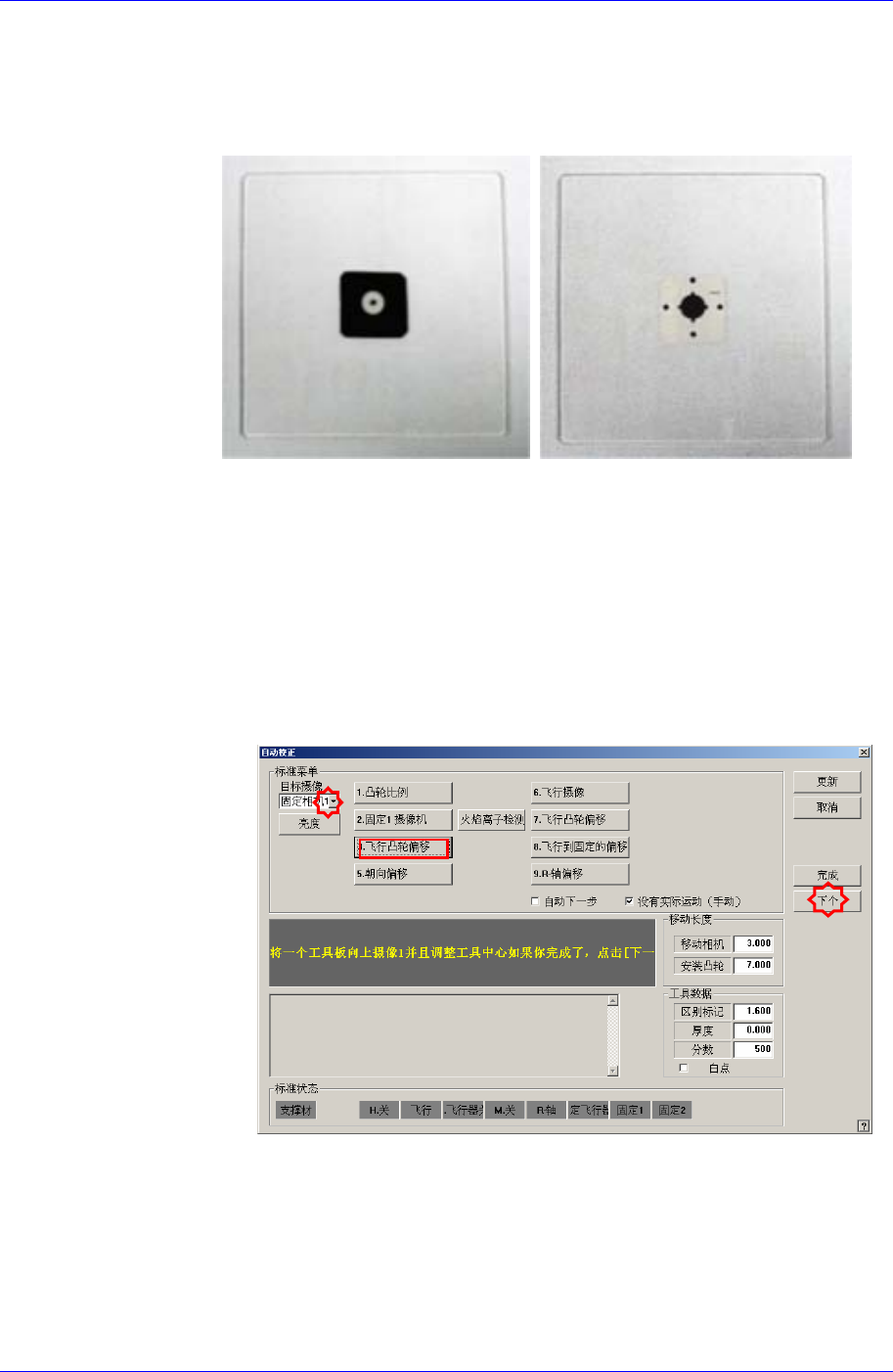

(平板 Calibration Tool)

下面是 Move Camera Offset 的校正(Calibration)步骤。

1. 点击<3. 飞行凸轮偏移> 按钮则显示“将一个工具板向上摄像1。并

且调整工具中心。如果你完成了，点击[下一步]。”消息。此时在 <

目标摄像>组合框选择‘固定1照相机’，平版用Calibration Tool手动

放置于 Fix1 Camera上面。另外，在<目标摄像> 组合框中选择 ‘大

型凸轮’边看 ‘SM321VIS’框，利用Teaching Box手动示教平版Calibr

ation Tool的中心点后点击 <下个>按钮。

Calibration

3-37

Calibration Tool正确整列在Fix1 Camera中心才能执行校正。请参照下图正确放置

Calibration Tool。

2. 显示“移动到中心位置[固定1]摄像。移动，点击[下一步]。” 。那么

为了向Fix1 Camera中心移动 Fiducial Camera请点击 <下个> 按钮

。

3. 显示“首先选择移动摄像机，并且调整亮度标准。然后，选择固定

摄像机并且调整亮度标准。点击[下一步]开始标度。]”消息。那么

先点击<亮度>按钮，在”亮度控制”对话框中’SM321VIS’框显示的平

版Calibration Tool中心的白色圆圈明显为止请调整照明亮度。

4. 然后在 <目标摄像>组合框中选择‘Fix1 Cam’点击 <亮度>按钮，在

“亮度控制”对话框中’SM321VIS’框显示的平版 Calibration Tool上
