Calibration 3-39 à <8. 飞行到固定的偏移 > 按钮 为了补偿在 Fly Camera 部件识别后贴装时因部件识别高度和贴装高度不 同而发生的偏移。此校正必须先行 Fly Camera, Fix Cam era, Head Of f set 等的 Calibration ，必须使用器具 (Calibration T ool) 。 ( 器具的形象请 参照 “ 图 3-1(3-10 页 ) ” 。 ) 以下是…
Samsung Component Placer SM321 Service Manual
3-38
的 Fiducial Mark明显为止调整亮度，点击 <下个> 按钮。
5. 自动执行校正后结束校正则如下图显示结果值。要适用其校正值请
点击<更新> 按钮。
6. 正常完成Calibration次序则如下图显示结果值。另外显示 “大型凸
轮偏移标准完成。移动工具盘！”消息。那么请必须除去放置在 Fix
1 Camera上面的平版 Calibration Tool，否则跟磁头的碰撞发生破
损。
Move(Fiducial) Camera Offset 的校正基准值如下。
Fiducial Camera Offset (FOV 12)
Offset X : 74.0mm ~ 76.0mm, Offset Y : -54.0mm ~ -56.0mm
" 备注
Calibration
3-39
à <8.飞行到固定的偏移> 按钮
为了补偿在Fly Camera部件识别后贴装时因部件识别高度和贴装高度不
同而发生的偏移。此校正必须先行 Fly Camera, Fix Camera, Head Off
set等的 Calibration，必须使用器具(Calibration Tool)。 (器具的形象请
参照 “
图
3-1(3-10
页
)”。)
以下是 Fly to Fix Offset 的校正次序。
1. 选择<8.飞行到固定的偏移>按钮则显示“首先，我们必须把所有喷嘴
手动离开朝向。将Z轴调制低处，点击[下一步].” 消息。为了手动
除去所有贴装在磁头的吸嘴，拉下Z轴请点击 <下个>按钮。
2. 那么, Head Assembly移动到设备指定的位置后拉下所有Z轴。此时
，请手动除去所有已贴装的吸嘴。
3. 显示“下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。
移动后，手动粘贴工具到首部。”消息。在磁头1号的吸嘴支架上手
动安装Calibration Tool后点击 <下个>按钮。

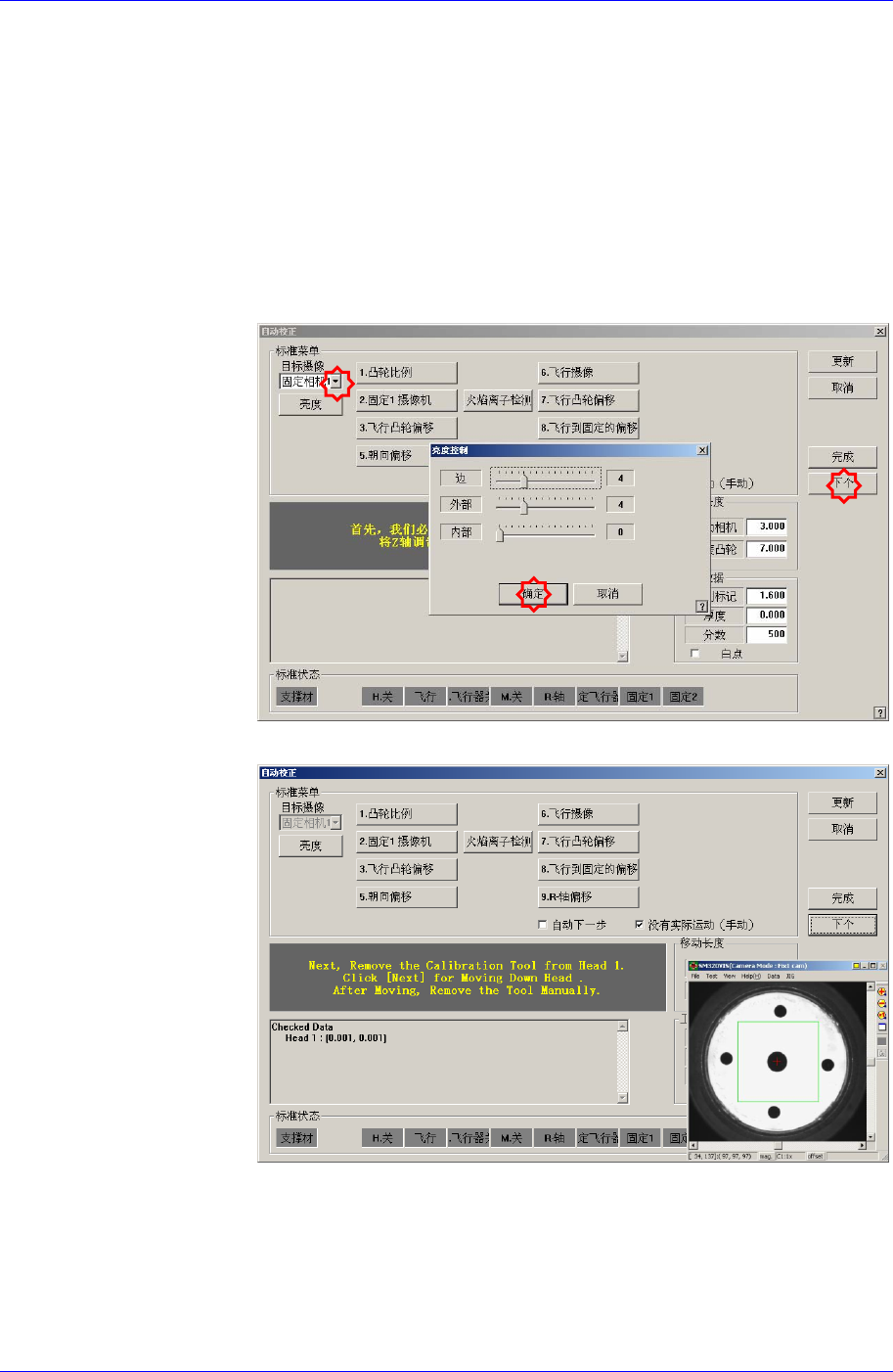

4. 显示“移动到中心位置[固定1]摄像。移动，点击[下一步]。”. 为了H
ead Assembly移动到 Fix1 Camera的中心请点击 < 个> 按钮。此
Samsung Component Placer SM321 Service Manual
3-40
时在 <目标摄像>组合框中选择 “Fix1 Cam”点击 <亮度>按钮，在
“亮度控制”对话框中’SM321VIS’框显示的Calibration Tool上的 Ficu
cial Mark明显为止调整照明亮度。
5. 显示“排列高度上升，镜像关闭。\n移动，点击[下一步]”消息。请点
击 <下个> 按钮。
6. 那么, Head 1上升到 Fly Camera的 Align 高度，关闭 Mirror。还
有在消息框显示“准备标准。对于标准，点击[下一步]” 消息 。
此时点击 <亮度>后在 “亮度控制”对话框中 ‘SM321VIS’框显示的C
alibration Tool上的 Fiducial Mark明显为止调整照明亮度后点击<下
个>按钮。
7. 自动执行校正后。结束校正则如下图显示结果值。
8. 请按照对磁头1的校正方法，从Head 2~4号执行校正。
9. 对所有磁头正常完成 Calibration 次序，则如下图显示结果值。
