Samsung Component Placer SM321 Service Manual 3-42 2. 那么 , Head Assembly 移动到设备原点位置后 ，拉下所有 Z 轴。此 时，请手动除去所有已贴装的吸 嘴。 3. 显示 “ 下一步，将标准工具粘贴在 头部 1 。点击 [ 下一步 ] 向下移动。 移动后，手动粘贴工具到首部。 ” 消息。在磁头 1 号的吸嘴支架上手 动安装 Calibration T ool 后，请点击…
Calibration
3-41
Fly to Fix Offset的校正基准值如下。
Offset X : -0.050 ~ 0.050(mm)
Offset Y : -0.050 ~ 0.050(mm)
Fly Runout Offset的校正基准值如下。
Offset X : -0.020 ~ 0.020(mm)
Offset Y : -0.020 ~ 0.020(mm)
à <9. R-轴偏移> 按钮
补正Head的旋转角度。为了执行校正请使用器具(Calibration Tool)。(器
具的形象请参照 “
图
3-1(3-10
页
)”。)
下面是 R-轴偏移的校正次序。
1. 选择<9. R-轴偏移>按钮则显示“首先，我们必须把所有喷嘴手动离
开朝向。将Z轴调制低处，点击[下一步]” 消息。为了手动除去所有
贴装在磁头的吸嘴，拉下磁头的Z轴，请点击 <下个> 按钮。
" 备注
Samsung Component Placer SM321 Service Manual
3-42
2. 那么, Head Assembly移动到设备原点位置后，拉下所有Z轴。此
时，请手动除去所有已贴装的吸嘴。
3. 显示“下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。
移动后，手动粘贴工具到首部。”消息。在磁头1号的吸嘴支架上手
动安装 Calibration Tool后，请点击, <下个> 按钮。
4. 显示“将Z轴移至低处…请等一会”消息。显示是否跳跃对 Head1的
校正进行的对话框。要跳跃请点击 “是(Y)”, 要进行Calibration请点
击 “否(N)”, 然后点击<下个>按钮。
Calibration
3-43
5. 显示“移动到中心位置[固定1]摄像。移动，点击[下一步]。”。为了
Head Assembly移动到 Fix1 Camera的中心位置，请点击<下个> 按
钮。
6. 显示“准备标准。对于标准，点击[下一步]” 消息。此时，点击 <亮
度>按钮，在”亮度控制”对话框中’SM321VIS’框显示的Calibration T
ool上的Fiducial Mark明显为止调整照明亮度后点击 <下个>按钮。

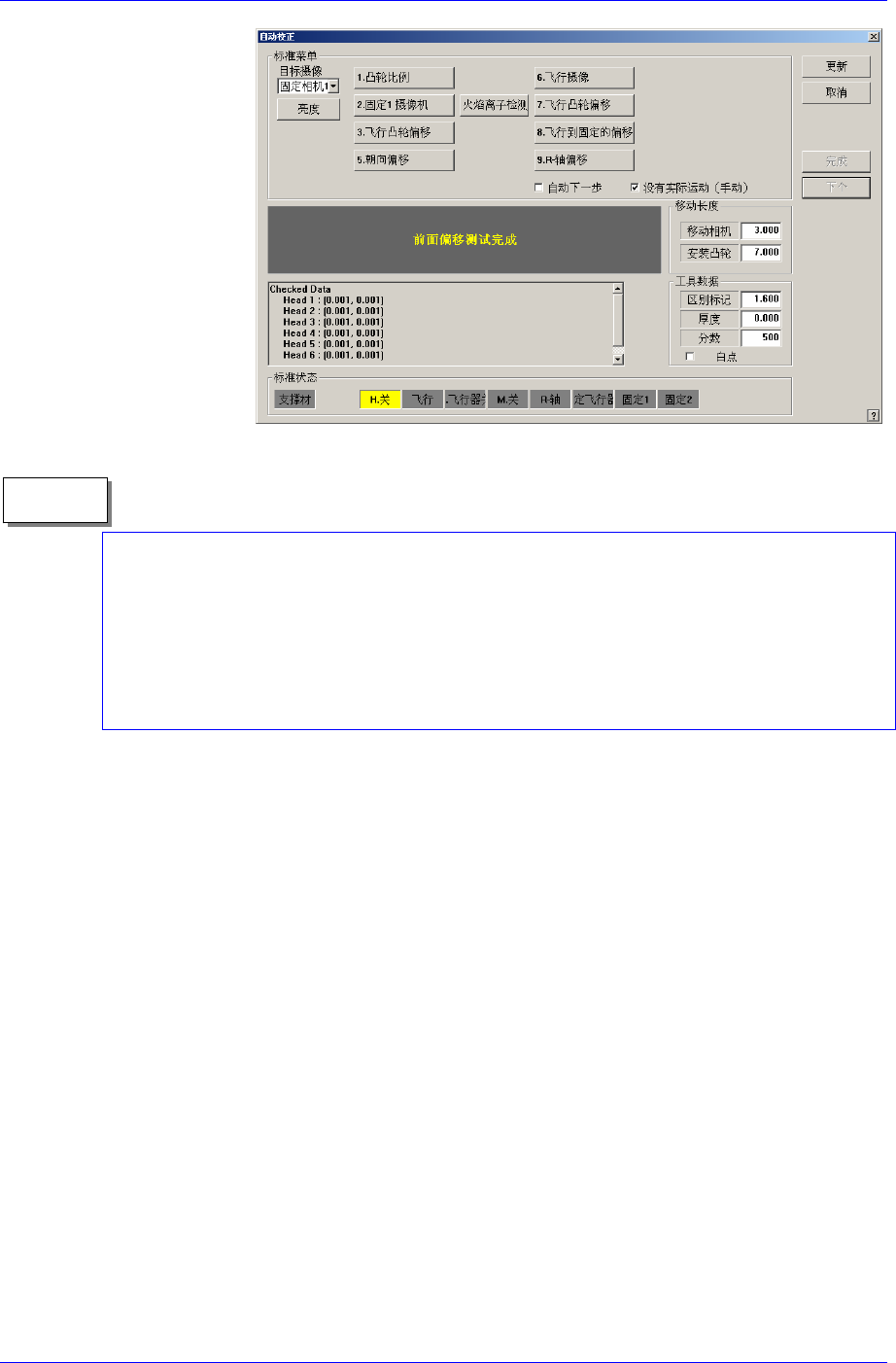

7. 自动执行 Calibration后，完成校正则如下图显示结果值。
