Calibration 3-43 5. 显示 “ 移动到中心位置 [ 固定 1] 摄像。移动，点击 [ 下一步 ] 。 ” 。为了 Head Assembly 移动到 Fix1 Camera 的中心位置，请点击 < 下个 > 按 钮。 6. 显示 “ 准备标准。对于标准，点击 [ 下一步 ]” 消息。此时，点击 < 亮 度 > 按钮，在 ” 亮度控制 ” 对话框中 ’SM321VIS’ 框显示的 Calibrat…
Samsung Component Placer SM321 Service Manual
3-42

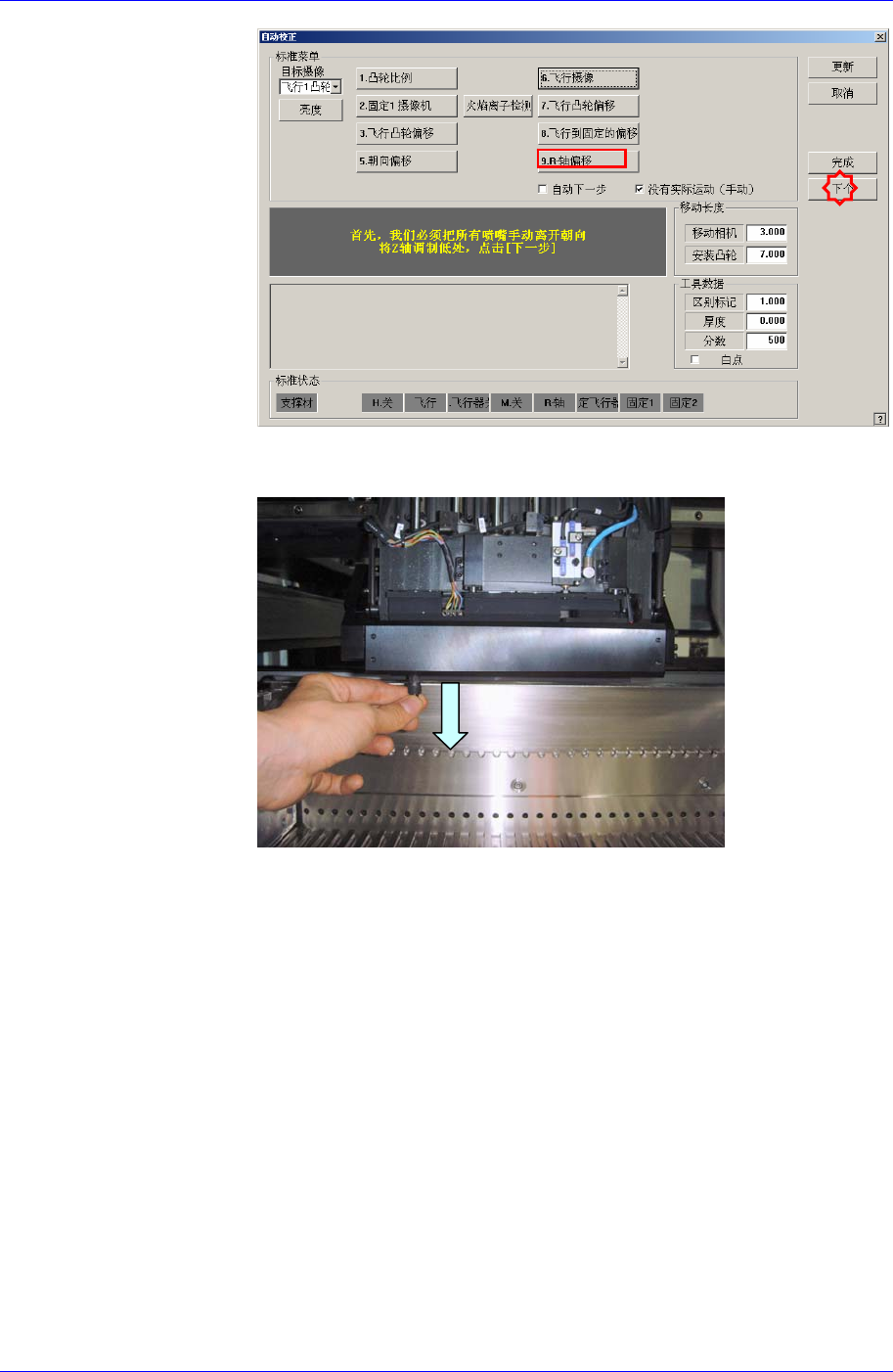

2. 那么, Head Assembly移动到设备原点位置后，拉下所有Z轴。此
时，请手动除去所有已贴装的吸嘴。
3. 显示“下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。
移动后，手动粘贴工具到首部。”消息。在磁头1号的吸嘴支架上手
动安装 Calibration Tool后，请点击, <下个> 按钮。

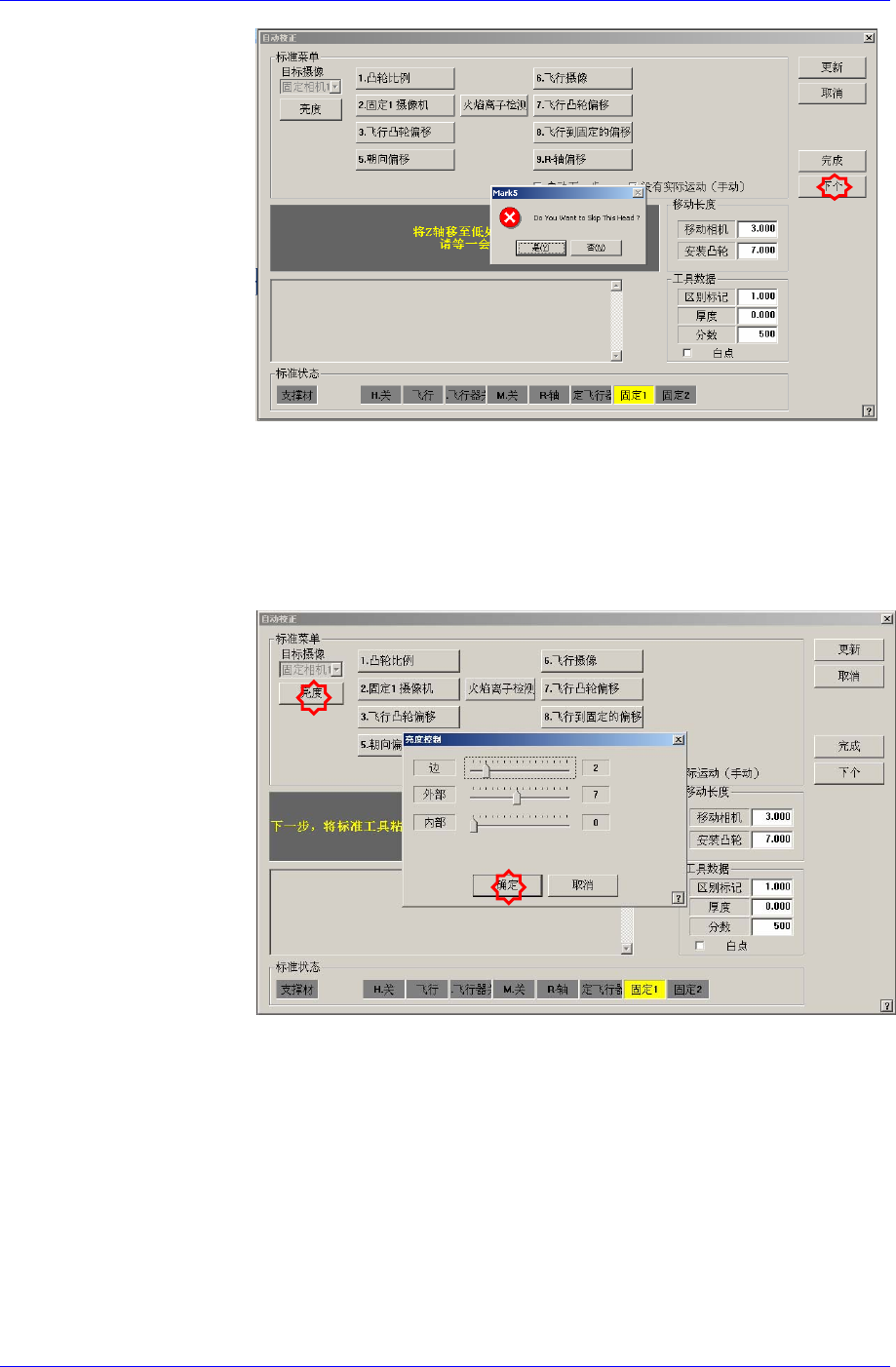

4. 显示“将Z轴移至低处…请等一会”消息。显示是否跳跃对 Head1的
校正进行的对话框。要跳跃请点击 “是(Y)”, 要进行Calibration请点
击 “否(N)”, 然后点击<下个>按钮。
Calibration
3-43
5. 显示“移动到中心位置[固定1]摄像。移动，点击[下一步]。”。为了
Head Assembly移动到 Fix1 Camera的中心位置，请点击<下个> 按
钮。
6. 显示“准备标准。对于标准，点击[下一步]” 消息。此时，点击 <亮
度>按钮，在”亮度控制”对话框中’SM321VIS’框显示的Calibration T
ool上的Fiducial Mark明显为止调整照明亮度后点击 <下个>按钮。

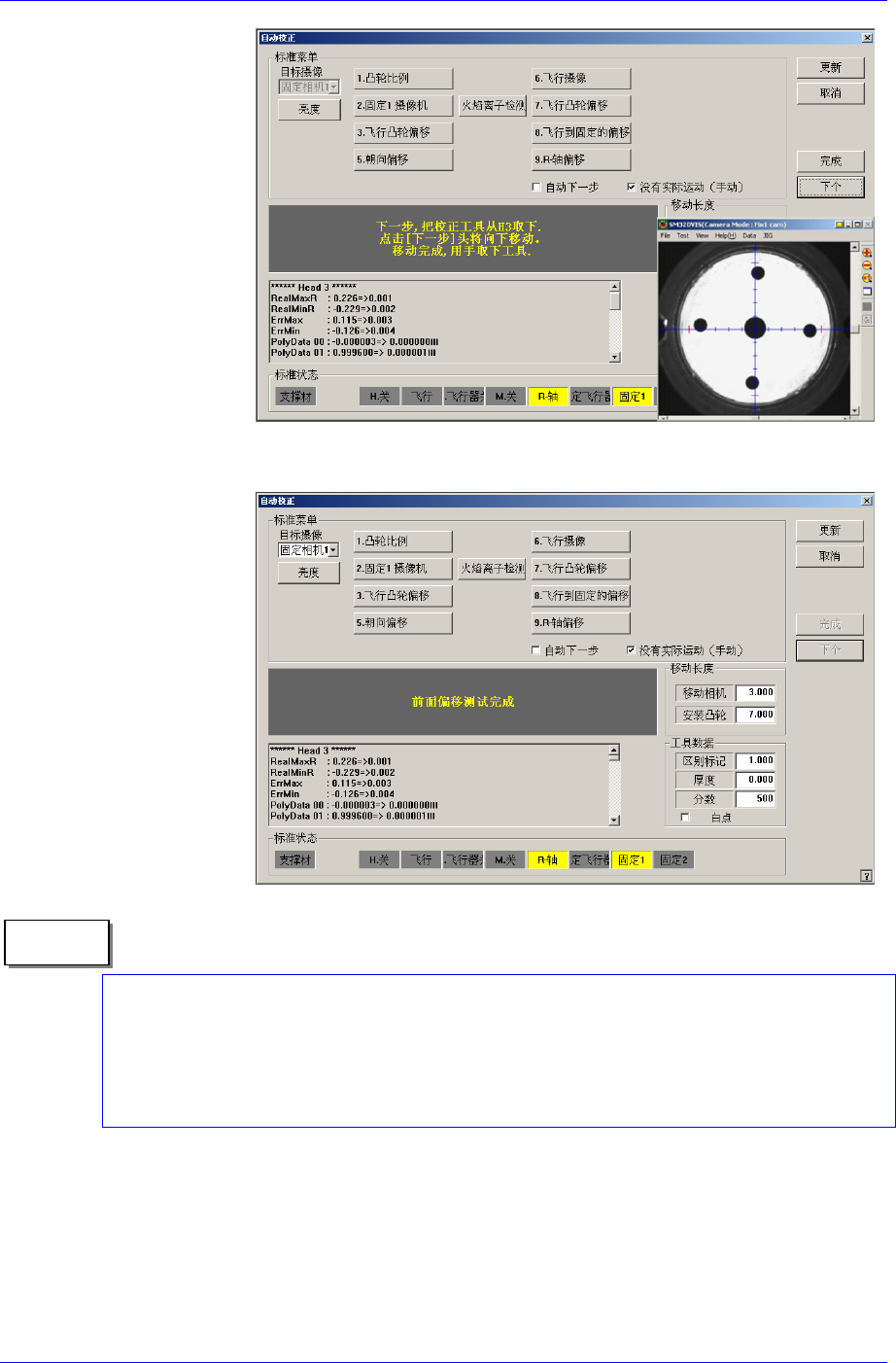

7. 自动执行 Calibration后，完成校正则如下图显示结果值。
Samsung Component Placer SM321 Service Manual
3-44
8. 按照Head 1的校正方法，对Head 2~ 4执行校正。
9. 正常结束对所有磁头的校正，则显示如下结果值。
R-轴偏移的校正基准值如下。
Real Max(Min): 命令值与测定值之间的最大（最小）误差
Head1~Head6 : -0.500 ~ 0.500(deg)
Err Max(Min) : 测定值与补偿值之间的最大（最小）误差
Head1~Head6 : -0.200 ~ 0.200(deg)
" 备注
