5
4. 规格
4-1 设备规格
项目 内容
电压
三相 AC200V、220V、240V、380V、400V、415V
±10%（注1）
频率 50/60 Hz
额定视在功率 1.8 kVA
供给电源
峰值电流 20A （使用AC200V 3相电源时）
气压 0.5±0.05 MPa 干燥空气（注2）
345L/min（标准状态） （注3）
供气
最大空气消耗量
50L/min（标准状态）（注3）使用真空泵时（选购项）
温度 10℃～35℃
保证精度的温度 20℃～25℃
湿度 30～80％RH (但不得有露水)
运行时
标高 1,000m以下
温度 -15℃～+70℃
环境条件
运输及保管
湿度 20～95％RH (但不得有露水)
噪音 73.5 dB（A）（注4）
设置场所
请设置在钢筋混凝土地面等坚固而平坦的地面上。
请勿设置在运转时机床会震动的地面或木质地面上。
粉尘
请勿设置在垃圾·灰尘多的地方。
请勿设置在产生高频的机器附近。
电源切断
要切断主电源时，请先停止机床，断开系统之后再切断电源。
在SSD访问灯亮时切断电源，会引起故障。
请勿在生产中间或轴移动中间切断电源。
过电压等级 过电压等级Ⅲ（IEC60664-1）
设置条件
（适用于EN型机器）
污染程度 汚染度3（IEC60664-1）
注1. 一次侧（初级）电源电缆的合适截面积因敷设状态、长度、电源电压等而异，故请
使用符合设置场所之基准的合适电缆（下表）。
一次侧的电源电缆
供给电源
20m以内 30m以内 40m以内 50m以内
AC 200V／220V／240V 5.5mm
2
以上 5.5mm
2
以上 8.0mm
2
以上 10.0mm
2
以上
AC 380V／400V／415V 3.5mm
2
以上 5.5mm
2
以上 5.5mm
2
以上 6.0mm
2
以上
注 2. 干燥空气：要求使用空气干燥器或雾气分离器。作为大致的标准，请让金属板等接
触空气压缩机供气口的空气，确认无水滴出现。
注 3. 标准状态：温度20，绝对压力0.1MPa(=100kPa=1bar)，相对湿度65％的空气状态下。
注 4. 符合 JIS Z 8731。
6

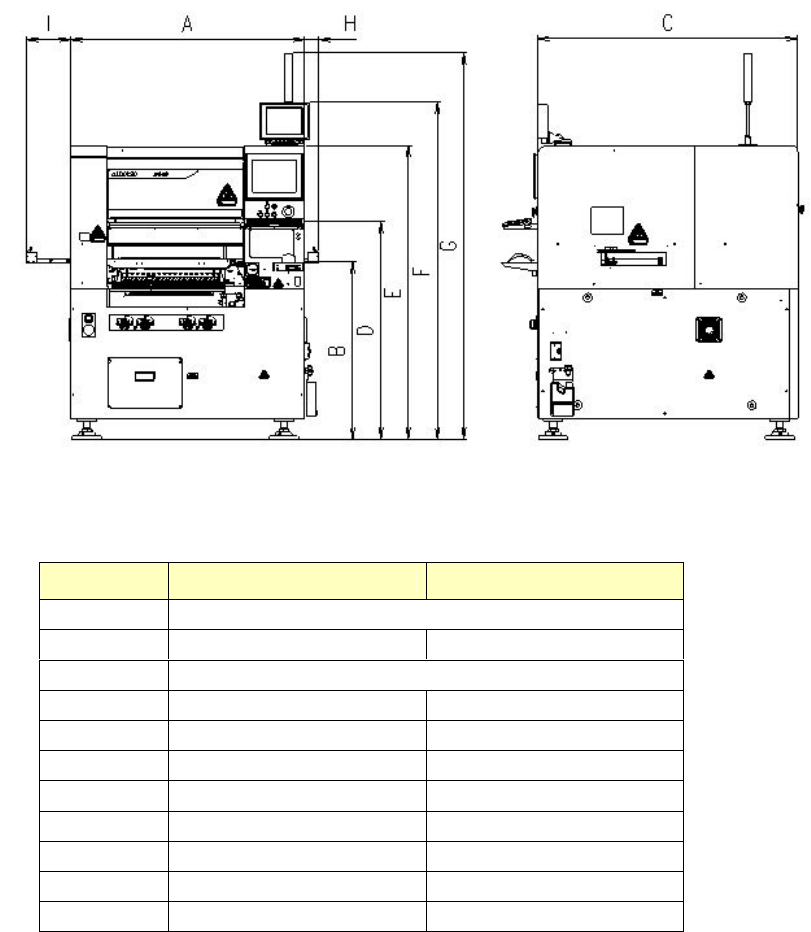

4-1-1 外形尺寸
（単位：mm）
（単位：mm）
（单位：mm）
4-1-2 主机重量
标准机 ： 约960kg
EN机 ： 约990kg
尺寸 传送高度900mm 传送高度950mm
A 1165
B 880 930
C 1295
D 1060 1110
E 1460 1510
F 1675 1725
G 1930 1980
H 70 70（EN：75）
I 220 220（EN：225）
J 180 180
K 900 950
7
4-2 贴片循环时间（平均每小时的实际贴装元件数量）
4-2-1 插入贴装元件贴片时(最佳条件时)
(1) 吸取吸嘴：0.8秒/元件
插入元件：铝电解电容器（φ8）RUBYCON 16MCZ470MT7Y0812、或与之相当品
(2) 夹持吸嘴：1.3秒/元件
插入元件：连接器4P 日压端子（日本圧着端子） B4B-PH-K-S(LF)(SN)、或与之相当品
※吸取、夹持吸嘴的条件均为如下：
*1 不包括标记识别时间。
*2 在最大可能数同时吸取。
*3 以基板左下为原点，第1点为X：20mm/Y：20mm，第 2点以后，X方向：间距15mm
10列、Y方向：间距15mm 10列，θ为Y方向同一角度，在X方向0°与180°反复时。
4-2-2 表面贴装元件贴片时
(1) 光识别（符合IPC9850）
28mm 规格：12,500 CPH
* 1 把贴片元件 1608 电容在 200×200mm 基板上依次按 0°、90°、180°、270°角度贴装
400 件时平均每小时可贴装的点数。
* 2 全部吸嘴同时按吸取顺序贴片。
(2) 图像识别
供料器同时吸取 ：4,100 CPH
托盘架（6 Head） ：3,000 CPH
托盘架（单 Head） ：2,000 CPH
*1 贴片元件的条件为10mm以下的QFP、BGA（球数约100左右）。
*2 供料器同时吸取时，对外形尺寸 □10mm以下的引脚元件(SOT等表面贴装元件)用后侧
供料器（6点同时吸取）贴片时的循环时间。
*3 不包括ATC吸嘴更换、基板搬送、BOC标记识别时间。
*4 L1～L3,L4～L6各自吸取同一贴片角度的元件为条件。
