16 5. 标准功能及选购项 5-1 标准 5-1-1 坏板标记识别（ 可用 OCC 进行识别） 多电路基板， 可读取各电路上设置的坏板标记 ( 不良电路 ) ， 以避免在该电路上进行元件贴片。 标记的直径为 2.5mm 以 上，与基板颜色必须有明显的反差。 基板颜色与标记部位有充分的反射光量反差时，可切换与基板颜色的明暗反差。 图 坏板标记的位置 5-1-2 高度测量装置 (HMS) 制作吸取数据时，通过激光传感器自动测量元件的吸取位…
15
圆形 正方形 菱形 三角形 倒三角形 黑白相间方格
十字形
中空圆形 中空正方形
中空菱形 中空三角形
中空倒三角形
黑
黑白相间方格

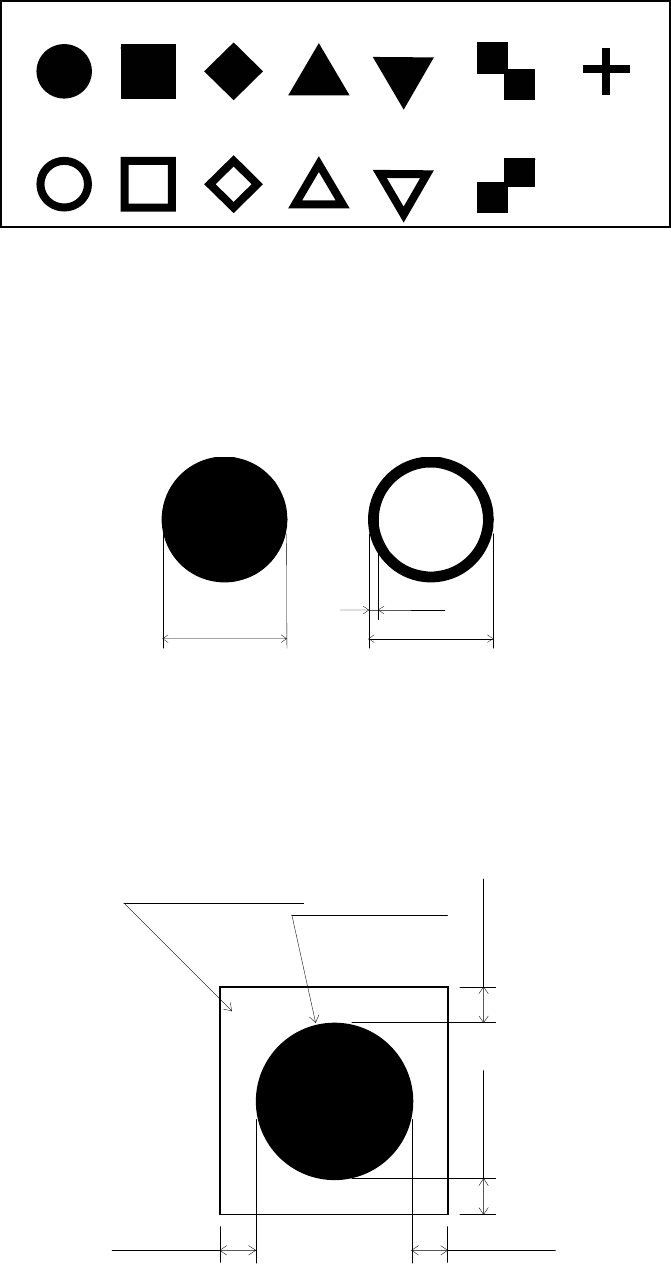

图 识别标记形状
识别标记，依照 EIAJ ET-7302《表面贴装印刷电路板用识别标记》规定。
识别标记的尺寸与公差
外形尺寸为 0.5mm～3.0mm，公差为±10%以下。
中空形状的边线部分宽度应在 0.2mm 以上。
图 识别标记的尺寸与公差
识别标记的间隙
各识别标记周围空间应无导体图案、抗焊剂以及记号等其他标记，且该空间的尺寸，
最好是离识别标记外围 0.5mm 以上的大正方形。
图 识别标记的间隙
0.5mm
以上
0.5mm
以上
0.5mm
以上
0.5mm
以上
認識マーク
クリアランスエリア
留空量
识别标记
0.5～3mm
0.2 以上
0.5～3mm
16
5. 标准功能及选购项
5-1 标准
5-1-1 坏板标记识别（可用OCC进行识别）
多电路基板，可读取各电路上设置的坏板标记(不良电路)，以避免在该电路上进行元件贴片。
标记的直径为 2.5mm 以上，与基板颜色必须有明显的反差。
基板颜色与标记部位有充分的反射光量反差时，可切换与基板颜色的明暗反差。
图 坏板标记的位置
5-1-2 高度测量装置 (HMS)
制作吸取数据时，通过激光传感器自动测量元件的吸取位置高度。
使用可对应插入贴装元件等元件高度 28mm 以内的专用传感器。
测量对象不包括吸取面为玻璃等透明物（LED 等）及镜面状态的、全部反射光线的元件、
蓝色元件。该功能也可作为示教点使用。
5-1-3 液晶显示触摸屏
通过手指、笔等直接触摸画面进行机器操作，提高操作效率。
5-1-4 手持操作装置 (HOD)
HOD（Handheld Operating Device）是可将各种示教等动作剥离出来，边观察机器的
实际动作、边进行作业的一种装置。通常情况下是在操作面板上确认标记识别图像、进
行各种示教等，而使用 HOD 可以在手边操作，提高作业效率。
5-1-5 连接器托架
在径向供料器专用、圆型供料器专用电源、供气供给装置的供应固定台架上安装。
不对应机械式带式供料器用的连接器托架。
5-1-6 吸嘴 自动工具交换装置（ATC）
ATC 的标准设置类型为 18 个。使用大型吸嘴时，请选择选项。
类型 小型吸嘴保存数 大型吸嘴保存数
ATC 18（标准）
18 -
ATC 6-6（选项）
6 6
注：不可同时设置。
电路
基板
坏板标记
17
5-1-7 识别镀锡照明
可将基板插入贴装元件使用的插入孔作为 BOC 标记识别。
基板或电路上没有 BOC 标记时，可将印刷镀锡作为 BOC 标记识别。
※印刷镀锡的标记形状并不清晰，因此，有时贴片精度不十分精确。
5-1-8 元件数据库
元件数据库，是制作及管理在贴片机主机、外部程序装置（EPU）生产程序使用的「元件
数据」的软件。使用元件数据库，可对元件数据进行统一管理，编辑数据，缩短生产程
序的制作时间。
※使用元件数据库时，需要外部 PC。
元件数据库用 PC 的必要配置列表如下。
推荐配置
种类
Windows XP Professional Edition
SP2 以上
Windows Vista Business Edition
SP1 以上
Windows 7 Professional(32bit)
主机 IBM PC-AT 兼容机
CPU
Pentium Ⅳ 3.2GHz 以上 Intel Core2 Duo 2.40GHz 以上
内存 1GB 以上 2GB 以上
硬盘 10GB 以上 40GB 以上
CD/DVD-ROM 驱动器 1台以上
鼠标 OS 支持的品种
总线插槽 网络用插槽 1个插槽
图像分辨率
1024×768
打印机 OS 支持的品种
接口 100BASE-TX/10BASE-T 对应 LAN 接口（RJ-45）X1
