5. 标准功能及选购项

5-1 标准

5-1-1 坏板标记识别（可用OCC进行识别）

多电路基板，可读取各电路上设置的坏板标记(不良电路)，以避免在该电路上进行元件贴片。

标记的直径为 2.5mm 以上，与基板颜色必须有明显的反差。

基板颜色与标记部位有充分的反射光量反差时，可切换与基板颜色的明暗反差。

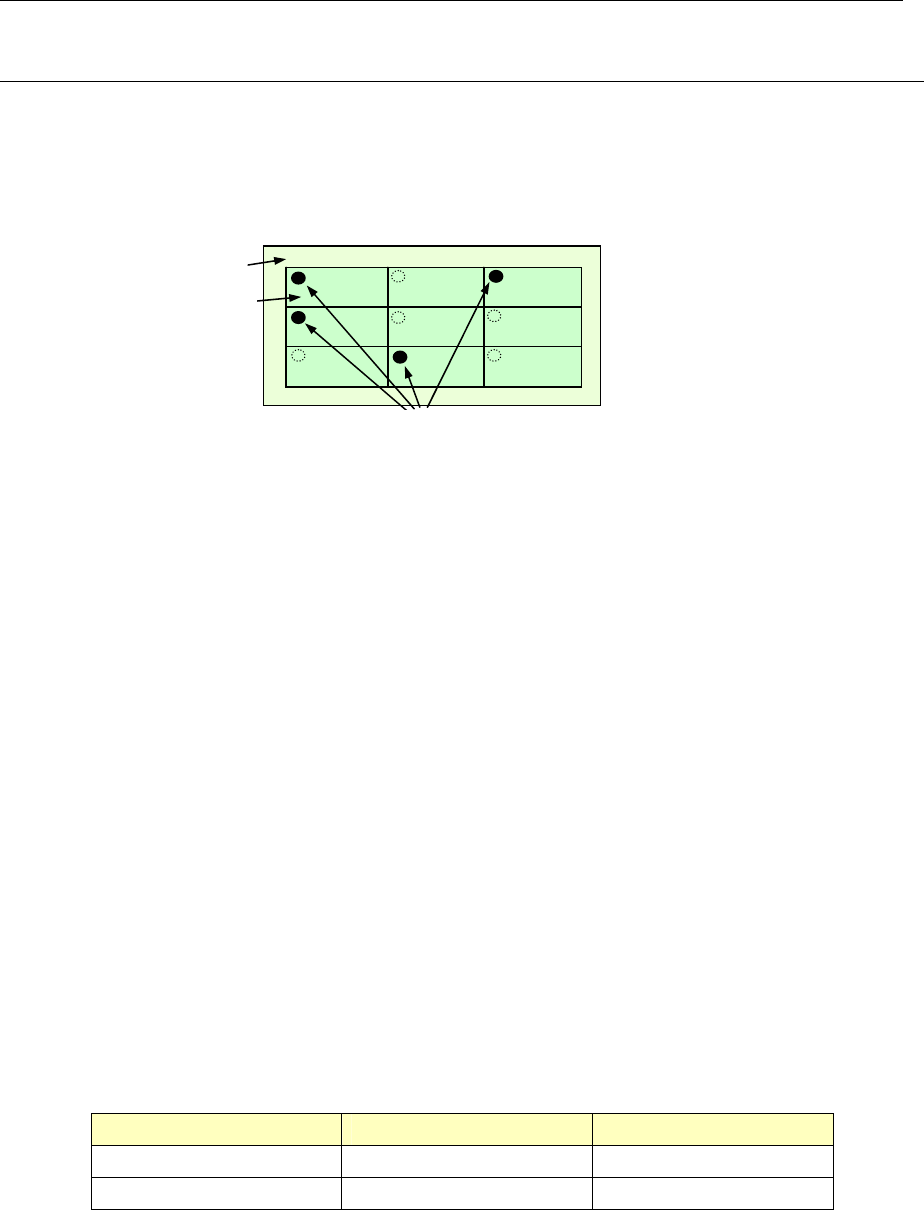

图坏板标记的位置

5-1-2 高度测量装置 (HMS)

制作吸取数据时，通过激光传感器自动测量元件的吸取位置高度。

使用可对应插入贴装元件等元件高度 28mm 以内的专用传感器。

测量对象不包括吸取面为玻璃等透明物（LED 等）及镜面状态的、全部反射光线的元件、

蓝色元件。该功能也可作为示教点使用。

5-1-3 液晶显示触摸屏

通过手指、笔等直接触摸画面进行机器操作，提高操作效率。

5-1-4 手持操作装置 (HOD)

HOD（Handheld Operating Device）是可将各种示教等动作剥离出来，边观察机器的

实际动作、边进行作业的一种装置。通常情况下是在操作面板上确认标记识别图像、进

行各种示教等，而使用 HOD 可以在手边操作，提高作业效率。

5-1-5 连接器托架

在径向供料器专用、圆型供料器专用电源、供气供给装置的供应固定台架上安装。

不对应机械式带式供料器用的连接器托架。

5-1-6 吸嘴自动工具交换装置（ATC）

ATC 的标准设置类型为 18 个。使用大型吸嘴时，请选择选项。

类型小型吸嘴保存数大型吸嘴保存数

ATC 18（标准）

18 -

ATC 6-6（选项）

6 6

注：不可同时设置。

电路

基板

坏板标记

5-1-7 识别镀锡照明

可将基板插入贴装元件使用的插入孔作为 BOC 标记识别。

基板或电路上没有 BOC 标记时，可将印刷镀锡作为 BOC 标记识别。

※印刷镀锡的标记形状并不清晰，因此，有时贴片精度不十分精确。

5-1-8 元件数据库

元件数据库，是制作及管理在贴片机主机、外部程序装置（EPU）生产程序使用的「元件

数据」的软件。使用元件数据库，可对元件数据进行统一管理，编辑数据，缩短生产程

序的制作时间。

※使用元件数据库时，需要外部 PC。

元件数据库用 PC 的必要配置列表如下。

推荐配置

种类

Windows XP Professional Edition

SP2 以上

Windows Vista Business Edition

SP1 以上

Windows 7 Professional(32bit)

主机 IBM PC-AT 兼容机

CPU

Pentium Ⅳ 3.2GHz 以上 Intel Core2 Duo 2.40GHz 以上

内存 1GB 以上 2GB 以上

硬盘 10GB 以上 40GB 以上

CD/DVD-ROM 驱动器 1台以上

鼠标 OS 支持的品种

总线插槽网络用插槽 1个插槽

图像分辨率

1024×768

打印机 OS 支持的品种

接口 100BASE-TX/10BASE-T 对应 LAN 接口（RJ-45）X1

5-2 选购项

●工厂出货选项

5-2-1 真空泵

用于控制压缩机的空气消耗量，提高元件吸取时的空气供给稳定性。

5-2-2 供料器悬浮传感器

用于防止因带式供料器、管式供料器、散装供料器安装不正确造成机械故障。

传感器检测出有问题时会停止 XY 轴移动，并发出警报通知操作员。

5-2-3 图像识别元件位置校正装置（VCS）

从 54mm 视野摄像机及 27mm 摄像机中选择一种。

使用 MNVC、LNC60 Head 吸取的元件进行 VCS 图像识别和贴片的选项。

可大幅度提高小型图像定心元件较多的基板的生产效率。

能识别 27mm 视野摄像机无法识别的极小间距元件（引脚、球形）。

（选择 27mm 视野摄像机时，不能装备 54mm 视野摄像机。）

5-2-4 漏电断路器

当电缆电线等绝缘体（包覆）破损、外因引起的导体间通电等，在电路以外形成电流（漏

电）时，可自动断电的断路器。

●其他

5-2-5 主线过滤器

安装在空气套件前面，把压缩空气中的油·水·异物等不纯物排除，以便延长精密过滤

器的元件寿命，防止机器故障。

5-2-6 元件剩余数量管理功能

对贴片元件（LED 元件等）产品批次进行管理。为防止不同批次的元件混杂在同一基板

上，在搬入基板时，对供料器上是否有该基板贴装的应有元件数进行检查，若不足，则

在贴片前发出警告。

5-2-7 外部程序制作装置（EPU）

EPU 是 External Programming Unit（外部编程装置），可在 PC 上编辑程序的软件。
