19

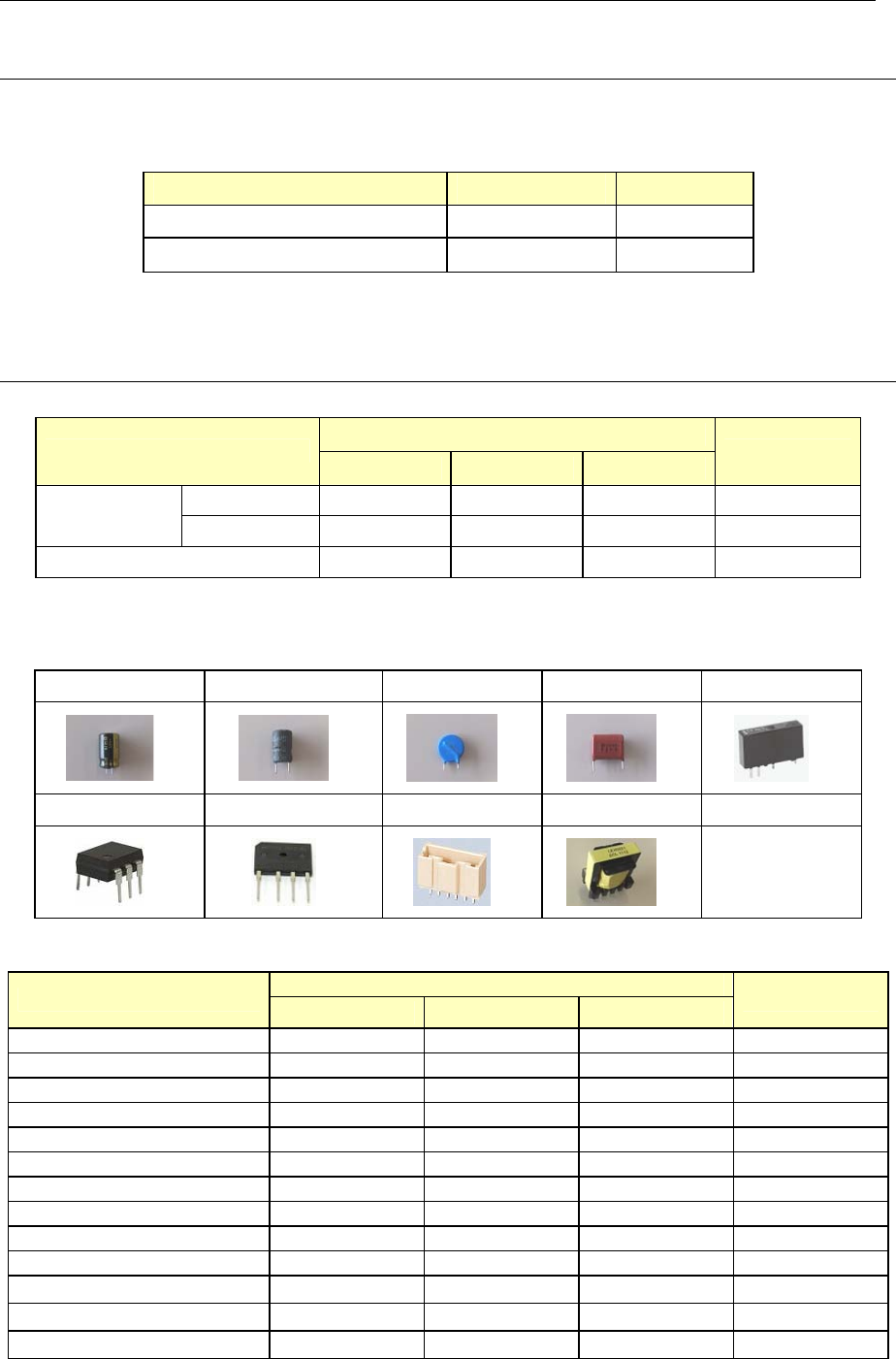

6. 元件供应装置（选购项）
6-1 元件供给装置类别台架规格
前侧/后侧：固定台架 附带连接器托架
固定台架，按使用的供给装置选择台架规格。
○：径向供料器用台架 ●：圆型供料器用台架台
固定台架规格 前 后
径向供料器用 ○ ○
圆型供料器用 ● ○
注. 径向供料器用的台架，机械式供料器也可使用。但在同一台架上不可混合使用。
6-2 最大品种数
(1)插入贴装元件
可安装数
供料器名称
前侧 后侧 合计
占有位置数
MRF-S 10 10 20 6
径向供料器
（注1.）
MRF-L 7 7 14 8
圆型供料器（注2.） 2 不可 2 30
注1. 在同一台架上不可混载机械式供料器。
注2. 圆型供料器需要专用台架。不可与其他元件供给装置混装。
插入
贴装元件的形状示例：指如下元件，有包装部分（主体）与引脚部分。
(2)表面贴装元件
可安装数
供料器名称
前侧（注1,3） 后侧（注1,2,3） 合计
占有位置数
8mm带式供料器 30 30 60 2
12mm带式供料器 20 20 40 3
16mm带式供料器 20 20 40 3
24mm带式供料器 15 15 30 4
32mm带式供料器（注2） 12 12 24 5
44mm带式供料器 7 7 14 8
56mm带式供料器 7 7 14 8
72mm带式供料器 6 6 12 10
管式供料器类型N 20 － 20 3
管式供料器类型W 10 － 10 6
散装供料器 30 － 30 2
托盘架 类型1（注4） － 1 1 42
托盘架 类型2（注4） － 2 2 21
铝电解电容 电感器（线圈） 陶瓷电容 薄膜电容 固态继电器
DIP 形 SIP 形 连接器 变压器
20
注1. 不能使用ATF。
注2. 不能使用32mm粘接供料器。
注3. 同时吸取、吸取率，用CTFR保证。但必须实行吸取位置自动取得（自动示教）
胶带必须进行示教。
注4. 托盘架类型元件吸取范围为Y方向230mm以下。

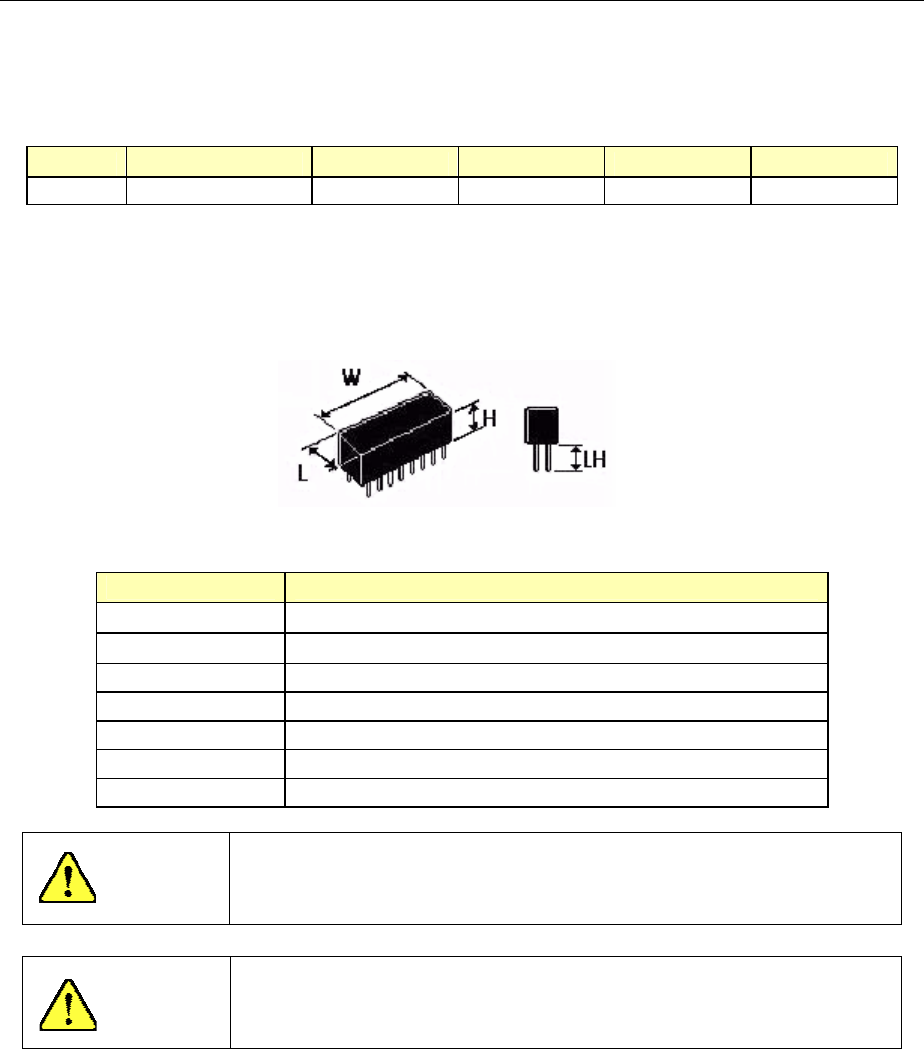

6-3 插入贴装元件用供应装置
6-3-1 圆型供料器
本供应装置(MBF)是一种圆型供料器，将作为插入贴装元件使用的连接器元件（Connector
straight pin 型），以振动方式排列供应。
(1)适用元件
类型 适用元件 宽（W） 长（L） 高（H） 引脚长（LH）
MBF 连接器元件(注1) 5～15mm 3.5～8mm 3～8mm 2.5～4mm
注 1：只对应 Connector straight pin 型连接器。
限定于具有可用夹持吸嘴夹持的侧面或上面的元件、或具有可用吸嘴吸取的面的元
件。贴片装置端无法判别极性的连接器元件不列入对象范围。
有关对象元件的详细尺寸，请参见下图。
图 连接器元件形状
(2)供应设备及环境条件
项目 规格
安装数 最多2台
外形尺寸 全长＝830mm、全宽＝370mm、全高＝370mm
重量 25kg
电源 从主机供应
元件传送方式 马达驱动
电源电压 DC24V
容许电流 MAX6.0A
用市场销售的电源等机器连接到圆型供料器会发生危险，切勿连接。
不在台架上安装圆型供料器时，请务必安装BF台架护罩。
没有安装圆型供料器、或BF台架护罩时，贴片装置不会运转。
请务必安装其中的一种。
警告
注意
21

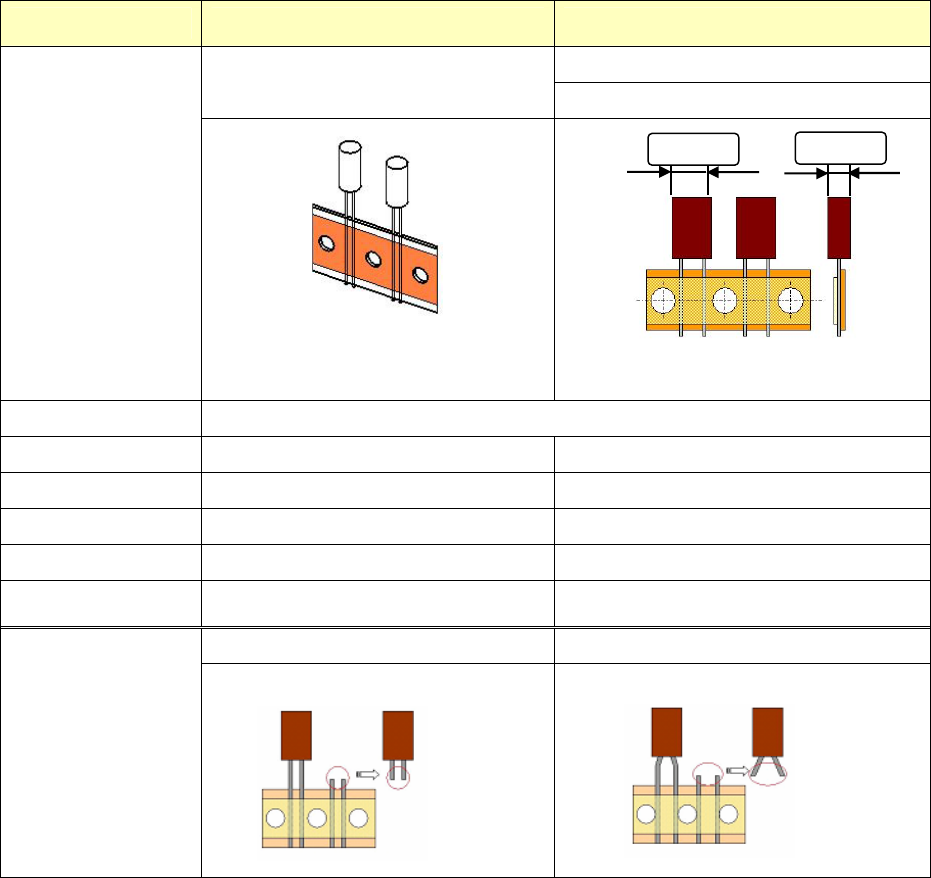

6-3-2 径向供料器
本装置（MRF-S），是将带式封装径向引脚电子元件，保持一定间隔，按规定时间逐个送
出，切断引脚线，供应给 JUKI 贴片机的径向带式封装电子元件供应装置。
(1) 适用元件
1）适用元件 (単位=mm)
型式
MRF-S MRF-L
长度:5～25 (注 2),(注 4)
直径:φ5.0/φ6.3/φ8.0/φ10.0
(注 1),(注 2)
宽度:5～20 (注 2),(注 4)
元件形状及尺寸
元件高度 5～25 (注 3)
带子传送间距
12.7 12.7 / 15.0
元件间距
12.7 12.7 / 15.0 / 25.4 / 30.0
引脚间距 2.0～5.0 2.0～10.0
引脚线径 最大
φ
0.6 ±0.05 最大
φ
0.8 ±0.05
切断线引脚长度 2.5～5.0 (注 3) 2.5～8.0 (注 3),(注 5)
可使用 不可使用
容许元件
引脚形状
切断后，引脚为直行的元件。
切断后，引脚不成为直行的元件。
*在同一台架上不能（将不同的供料器）混合装载。
注 1：电解电容器、线圈/电感器等，有圆筒形状的吸嘴吸取面，引脚数量为 2 根的元件。
不对应成型加工的引脚（仅切断直列引脚）。
注 2：吸嘴吸取面应为无孔、无沟槽（不会漏气）的平面。
注3：从带子传送孔到元件背面为 18.5mm～20.0mm 时，元件高度+切断后引脚长度合计为 28mm
以下。
注 4：有圆筒形状或直方体形状的吸嘴吸取面，引脚数量为 2 根的元件。
非正规形状（圆筒形状或直方体形状以外）的元件请咨询销售公司或本公司。
注5：切断线引脚长度包括成形形状部分。
长度
宽度
