东莞市凯格精机股份有限公司
30
5.4 生产流程图
输
入
密
码
输
入
密
码
继
续
生
产
打开气源开关 打开机器主电源
进入机器主画面
机器归零
选择权限
保存文件
PCB 进板
开始生产
PCB 到位
视觉校正
印刷焊膏
网板清洗
停止生产
退出主画面
关闭主电源开关
关闭气源开关
关闭总电源开关
开启总电源开关
新建文件
参数设置
打开已有文件
钢网手动定位
东莞市凯格精机股份有限公司
31
第六章操作系统说明
6.1 系统启动
打开机器主电源开关，将自动进入主窗口画面。操作程序如下：
打开总电源开关 打开气源开关 打开机器主电源开关 进入机器主画面
6.2 主窗口组成
图 6-1 主窗口画面
主窗口包括六个部分：
主画面工具栏 1
主画面工具栏 2
主画面工具栏 3
时间显示栏
状态栏
主生产界面
主画面工具栏 2
时间显示栏
主画面工具栏 1
状态栏
生产界面
主画面工具栏 3
东莞市凯格精机股份有限公司
32

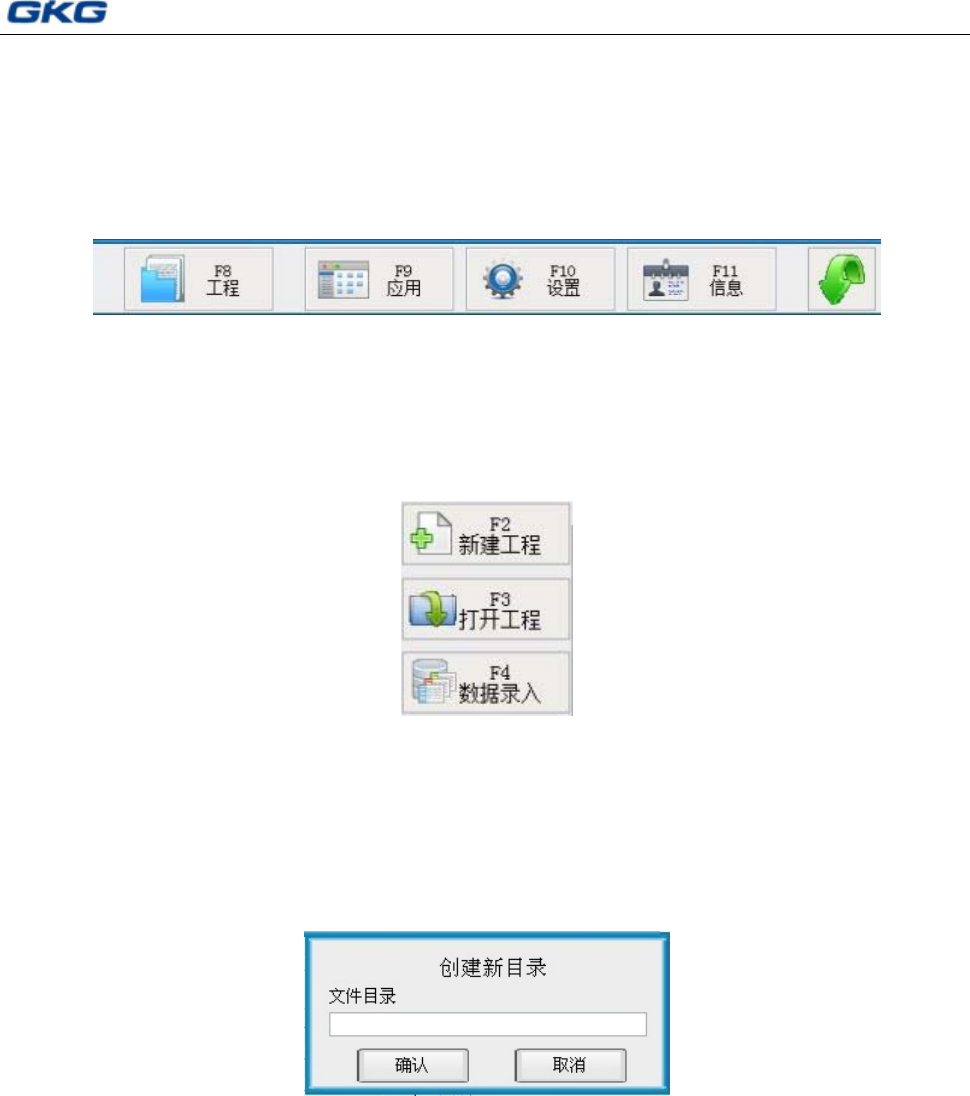

6.3 主画面工具栏 1
如图 6–2 所示，主画面工具栏 1 包含[工程]、[应用]、 [设置] 、 [信息] 、[复位]五项图
标，在主画面上方已显示主画面工具栏 1。单击主画面工具栏 1 中的每一项，主画面工具栏 2
均会出现相应的子工具栏，详细说明如下。
图 6-2 主画面工具栏 1
6.3.1 工程
单击主画面工具栏 1 的“工程”图标，在主画面工具栏 2 出现[新建工程]、[打开工程]、
[数据录入]图标，如图 6-3 所示。
图 6-3〈工程〉工具栏
6.3.1.1 新建工程
单击图 6-3 中“新建工程”图标，弹出[创建新目录]对话框，在文件目录栏输入正确的工
程名，单击“确认”按钮，完成新工程的创建；单击“取消”按钮，取消创建新目录。如图
6-4 所示：
图 6-4〈创建新目录〉对话框
6.3.1.2 打开工程
单击图 6-3 中“打开工程”按钮，弹出[调用程序]对话框，显示文件列表信息，包括文件
名称、创建日期、最后修改日期以及存储位置，如图 6-5 所示。
在文件列表中，选中需要打开的文件，名称栏将显示选中的文件名。
选中需要打开的文件，单击“打开”按钮，打开文件，[调用程序]对话框关闭，主
画面的公共资源栏右上方显示当前打开的文件。
选中需要删除的文件，单击“删除”按钮，删除选中的文件，返回[调用程序]对话
框，等待下一步指令。
单击“取消”按钮，退出[调用程序]对话框，不进行操作。
