显示了 CCD 的位置。
[平台调节]：选中[平台调节]，输入密码即可进行平台 X,Y1,Y2,Z 轴的调节，此功能
仅限原厂售后调机使用。如图 6-16 所示。

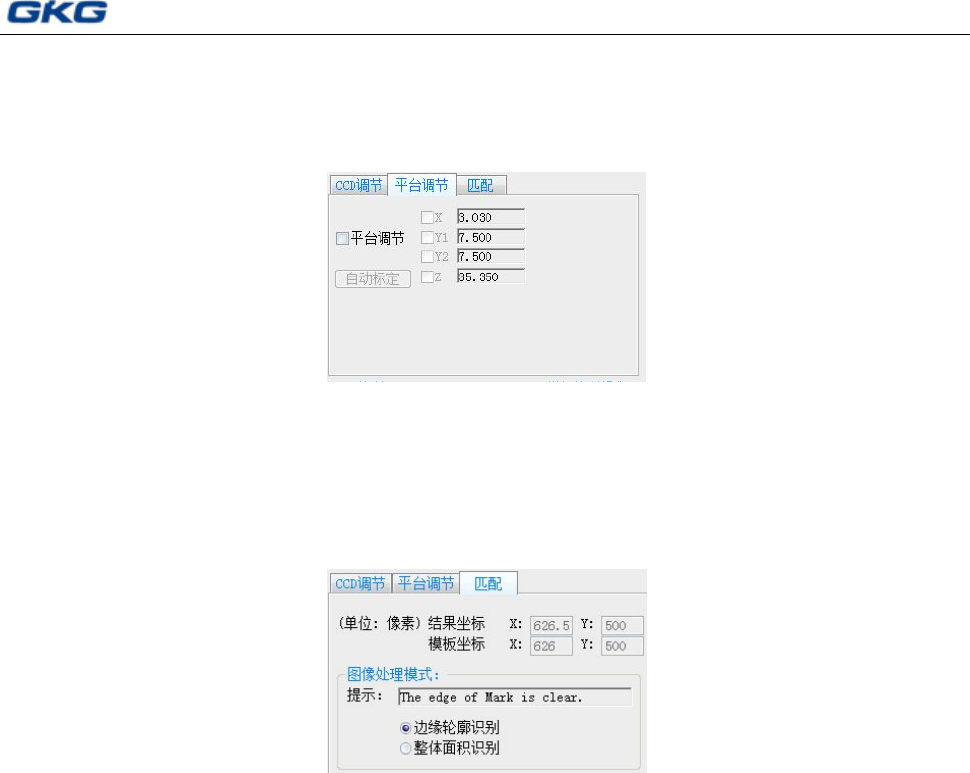

图 6-16 〈平台调节〉对话框
[匹配]：可以选择图像处理模式，图像处理有两种处理模式，一种针对边缘轮廓清
晰的 Mark 点，另外一种是针对边缘轮廓不清洗的 Mark 点。建议使用边缘轮廓清晰
模式。也能观看图像的结果位置和模板位置。如图 6-17 所示。
图 6-17 〈匹配〉对话框
LED 栏
“LED 控制”：LED 控制栏中有 5 个标着阿拉伯数字的单选框，这些单选框不同程
度上调节 LED 灯的亮度，是调节 LED 亮度的快捷方式。同时用户可根据实际情况
自行调节 LED 亮度。
模板控制操作：手动制作 Mark 点，当自动匹配不能完成模板制作时，请使用手动
制作 Mark 点。在制作模板时，若 Mark 点周围有很多干扰，请将搜寻范围缩小。
模板参数设置：可设置 Mark 点的大小 1—3mm；自动定位的最低分数，若生产过
程中出现误照现象，请将最低分数加大；若 Mark 点不为圆形时，可设置旋转角度。
搜寻标志点栏：根据实际情况，选择标志点类型，然后选择自动匹配。
13. 单击图 6-15 对话框中[CCD 调节]栏中的“移动”，然后根据对话框中〈手动移动速
度的设置〉用手移动键盘上的箭头键（←↑→↓）或用鼠标移动，待寻找到标志图像后
——再单击“自动匹配”将图象定位（即用红色方框将标志点图像包容）。如图 6–18 所
示：
东莞市凯格精机股份有限公司
44

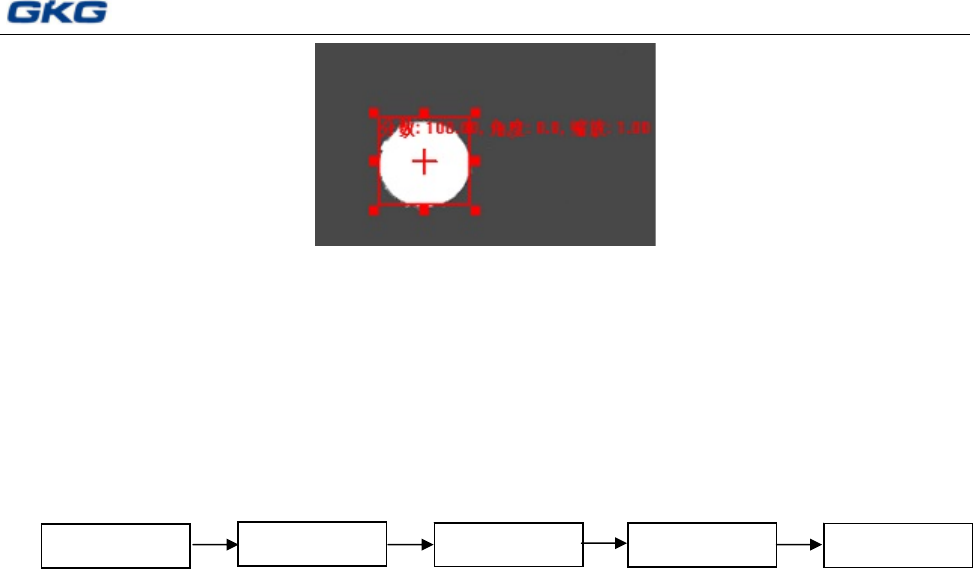

图 6-18 标志点图像
14. 在图 6-15 模板控制操作栏中，可手动制作标志点模板，其对比标准又用户自行设置
（此方法的效果与“自动匹配”一样），其具体操作方法为：首先“实时显示”，然后“采
集图像”，随后设定“搜寻范围”（即设置视野范围），再“设置模板”（确定标致点的位
置），最后“定制模板”（若定制失败软件将进行提示）。然后单击“确认”键，返回[数据
录入第二页] 对话框。
15. 在图 6–15[模板定制]对话框中，单击右下角的“确认”，标志点采集完成，数据得到
保存，退回到[数据录入第二页]对话框；单击“取消”，取消此次采集，图像数据未保存，
仍回到[数据录入第二页]窗口。
16. 参照第 11、12、13、14 的操作，完成剩下标志点的制作。
17. 2D 检测模板的制作。
1）与厂商联系，开通“2D 检测模板设置”这项功能。
2）若未做标志点，单击[数据录入第二页]对话框中的“2D 检查模板设置”按钮，将提
示“标志点制作失败，请重新制作标志点”；若已做标志点，单击[数据录入第二页]对
话框中的“2D 检查模板设置”按钮，将自动校正一次标志点的位置，随后显示“2D
设置”对话框，如图 6-19 所示：
实时显示
采集图像显
设置模板
定制模板
搜寻范围
东莞市凯格精机股份有限公司
45

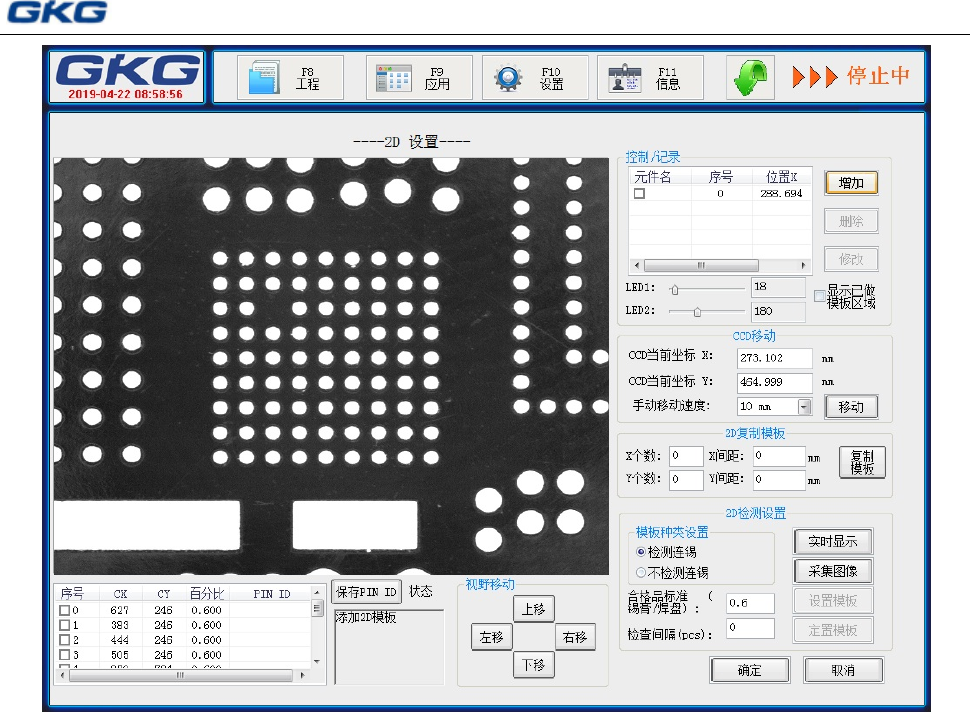

图 6-19〈2D 设置〉对话框
3）增加 2D 模板：单击[2D 设置]对话框中的“增加”按钮，移动 CCD X Y，找到 2D
模板的实际位置，也可在视野移动栏中进行上移下移左移右移操作，进行查找，每移
动一次即为一个视野。
修改 2D 模板：在[2D 设置]对话框右上角的列表框中选择已经做好的 2D 模板，然后单
击“修改”按钮，随后操作也增加模板操作一致。
4）调节 LED1、LED2 的亮度，取得较好的画面效果。
5）利用键盘上的箭头键（←↑→↓）或用鼠标进行视野的移动，确定取像位置。
6）单击“实时显示”，“采集图像”，“设置模板”，随后在图像区域会出现一个绿色的
方框，如图 6-20 所示：
