东莞市凯格精机股份有限公司
48
6.3.2.1 人工清洗
单击图 6-22 中“人工清洗”图标，弹出[手动清洗]对话框，。如图 6-23 所示：
图 6-23〈手动清洗〉对话框
在弹出[手动清洗]对话框的同时，蜂鸣器响，需要单击“关闭报警”按钮，将蜂鸣器关
闭。在此对话框上可以查看钢网的定位位置 ，也可以进行钢网的装卸。
人工清洗的方法：在[手动清洗]对话框中单击“CCD 回位”，使 CCD 回到原点位置，将
机器前罩门打开。此时可将手伸到网板下进行人工手动清洗网板。
6.3.2.2 刮刀设置
单击图 6-22 上“刮刀设置”图标按钮，弹出[印刷]对话框，如图 6-24 所示。
刮刀设置栏：主要设置刮刀行程、刮刀的标定、刮刀接触钢网行程等。
刮刀接触钢网行程为刮刀刚好与钢网接触，在未受力的状态下，刮刀的实际位置。
校准方法：以前刮刀为例，单击“前刮刀降”按钮，查看前刮刀的实际位置，如果实际
位置已经使前刮刀对钢网产生了压力，则此时应该将前刮刀的行程设置减小，然后再单
击“前刮刀降”按钮，进行查看并调节。重复操作直至将前刮刀的行程设置好。用户在
更换新刮刀时，只需重新设置刮刀接触钢网的行程即可。
控制栏：可对印刷轴，CCD，停板气缸，Z 轴以及钢网固定进行操作。
东莞市凯格精机股份有限公司
49

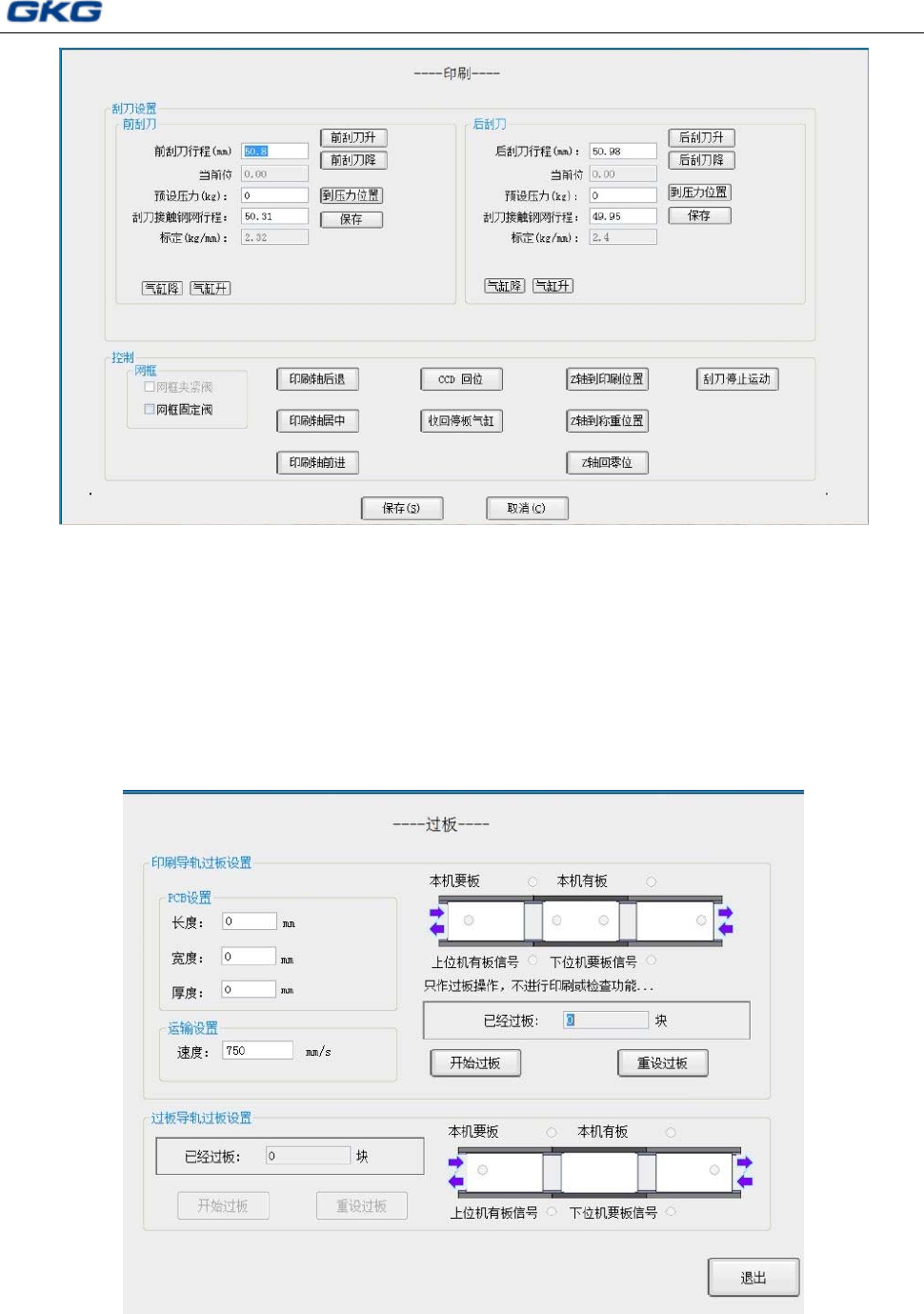

图 6-24〈刮刀设置〉对话框
6.3.2.3PCB 运输
1. 在图 6-22 中单击“PCB 运输”图标，出现[过板]对话框，作用是只作过板操作，不进
行印刷或检查功能。如图 6-25 所示：
2. 可设定前后导轨过板数量、PCB 的长度、宽度、厚度以及运输速度，单击“开始过板”，
运输系统工作，每过一块板，[过板]对话框将显示已过板数量；单击“重设过板”，已过
板数量清零，可再次输入过板数量；单击“退出”，回到主窗口画面。
图 6-25 〈过板〉操作对话框
