6.4 主画面工具栏 2

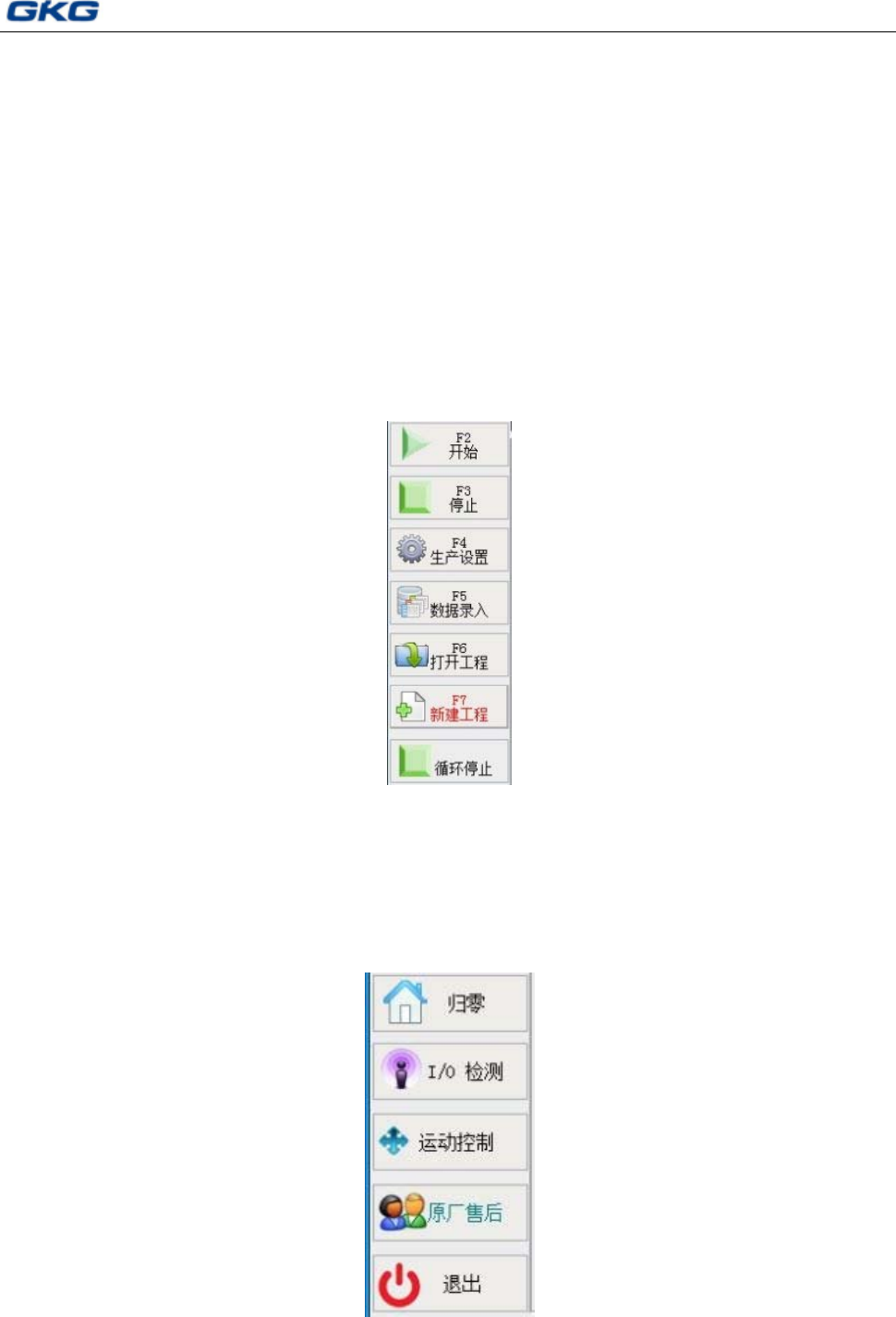

如图 6-44 所示，在开启程序或是回到主窗口时主画面工具栏 2 将显示[开始]、[停止]、 [生
成设置] 、 [数据录入] 、[打开工程]、[循环停止]六项快捷按钮图标。当点击主画面工具栏 2
的图标时，将显示如上 6.3 所述，在主界面其他空白地方单击鼠标，主画面工具栏 2 将回到
图 6-44 所示。
[开始]：机器开始生产印刷
[停止]：机器生产过程中按下，机器会立即停止
[循环停止]：按下[循环停止]按钮后，机器会等待当前 PCB 板印刷完成出板后停止生产
[生成设置] 、 [数据录入] 、[打开工程]：详细如 6.3.1 所示。
图 6-44
6.5 主画面工具栏 3
如图 6-45 所示，主画面工具栏 3 包含[回原点]、[I/O 检测]、 [运动控制] 、 [权限] 、[退
出]五项图标。
图 6-45
东莞市凯格精机股份有限公司
62
6.5.1 归零
单击主画面工具栏 3 中“回原点”图标，弹出[归零]对话框（如图 6–46）。单击“开始
归零”按钮，机器进行归零操作，图中进度条会以绿色实时显示归零进度，未完成归零操作，
单击“退出”，此时机器上的一些功能不可用。待机器归零操作完成，点击“退出”，显示主
界面，此时激活了工具栏中的各项操作按钮。
图 6-46〈归零〉对话框
6.5.2I/O 检测
作用是对所有控制系统输入点、输出点进行检测，判断工作是否正常。操作程序如下：
1. 单击主画面工具栏 3 中的“I/O 检测”按钮，显示[输入检测]对话框，如图 6-47 所示：
左半部分为输入点信号，而右半部分为运动控制轴的信号。从而使得在遇到故障时更容
易检测到故障原因。对话框中各项输入前的方框如显示为红色，表示当前已检测到该输
入点的信号；如为白色，表示当前没有检测到该输入信号。
东莞市凯格精机股份有限公司
63
图 6-47〈输入检测〉对话框
2. 单击如图 6-47 对话框上方的“输出控制”，显示[输出检测]对话框，如图 6-48 所示：
图 6-48〈输出检测〉对话框
