东莞市凯格精机股份有限公司
68

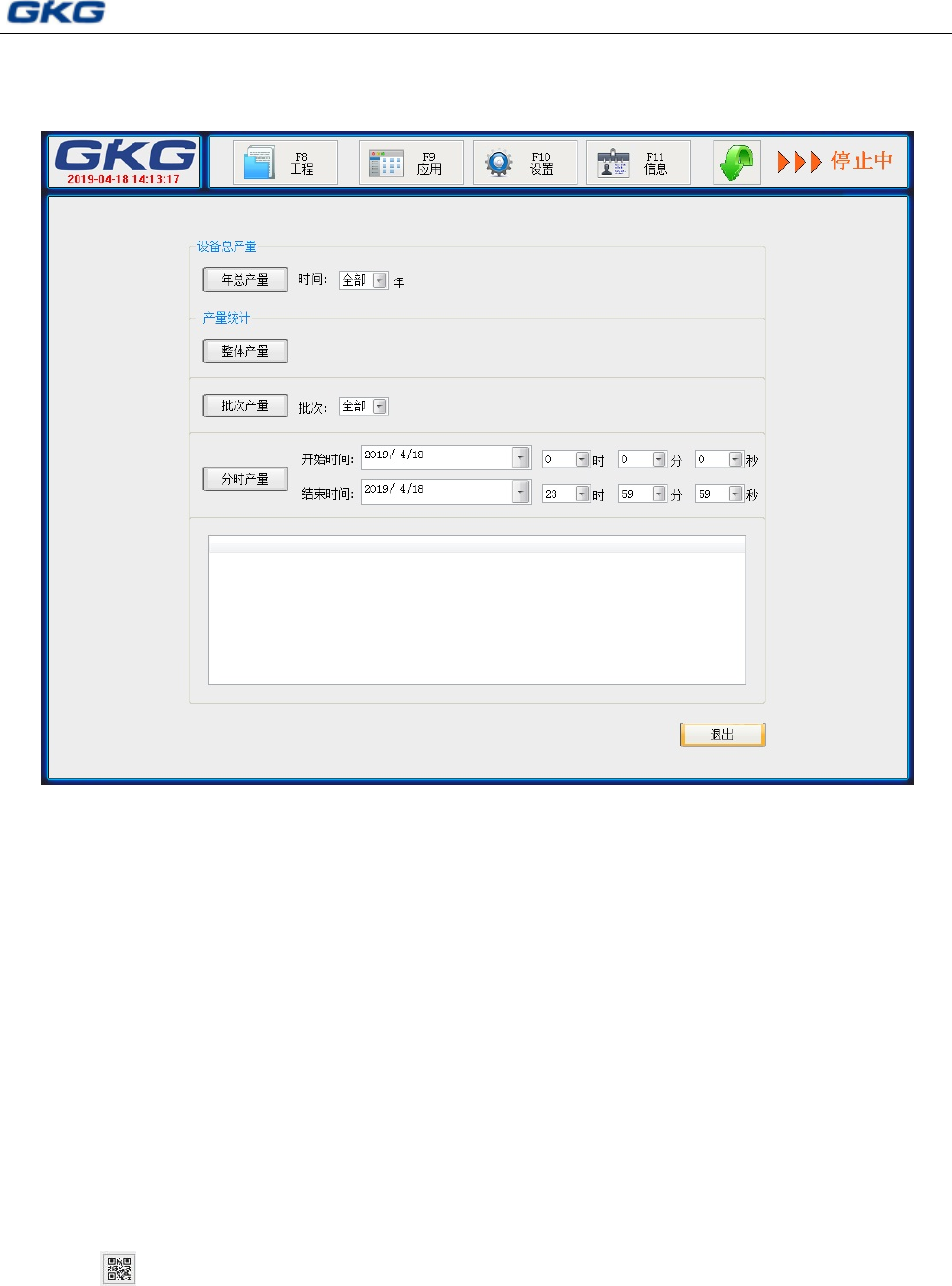

将显示[产量查询]对话框，如图 6-57 示。用户可以查询本年度的总体产量，某型号
产品的整体产量，批次产量及分时产量。
图 6-57 产量查询〉对话框
在生产过程中，按下机器上的“开始/暂停”按钮（即三色按钮中的绿色按钮），机
器暂停，“生产设置”、“数据录入”、“人工清洗”按钮可用。
单击“生产设置”按钮，弹出[生产设置]对话框，如图 6-29 所示；
单击“数据录入”按钮，弹出[数据录入第一页]对话框，如图 6-6 所示；
单击“人工清洗”按钮，弹出[手动清洗]对话框，如图 6-23 所示。
在生产过程中，单击画面上的“停止”按钮，界面会显示“是否需要退出生产”等
提示，按照向导完成停止生产操作。
在生产过程中，公共资源栏将实时显示清洗纸、清洗液、气压、温湿度值。
在界面的右上角有 4 个快捷按钮，分别为数据生成、快速偏移调校，虚拟钥匙和机台维
护。
单击 按钮，将弹出[数据生成]对话框，如图 6-58 示：
[Barcode]：自动生成二维码，扫码可以观看生产项目的某些数据。
[Mark 误差]、[SPI 补偿]、[压力反馈]、[温湿度]、：累计印刷过程中的信息，生成一个曲
线图。以供观看。
东莞市凯格精机股份有限公司
69
图 6-58〈数据生成〉
单击 按钮，将弹出[快速偏移调校]对话框，如图 6-59 所示：
图 6-59〈快速偏移调校〉对话框
“”按钮是虚拟钥匙。
单击 按钮，将弹出[机台维修记录]对话框，机台维护记录显示上一次的维修、保养、
跟机、校正的时间，作业人员及联系方式。作业人员可以在操作下拉列表选择自己的身份，
东莞市凯格精机股份有限公司
70
填写姓名和联系方式，点击“更新记录”按钮保存记录。点击退出，回到主界面。如图 6-60
所示：
图 6-60〈机台维修记录〉对话框
单击“刮刀后退”、“刮刀前进”按钮，可以向前向后移动印刷轴，方便用户使用。单击
“网板清洗”按钮，弹出[网板清洗]对话框，如图 6-61 所示：
1、输入清洗速度、清洗起点、清洗长度等参数后，根据需要单击“往前清洗”、“往后清
洗”或“来回清洗”确定清洗方向。根据需要单击“转纸”、“喷洒清洗液”、“提升”、
“真空吸”按钮，进行清洗。
2、单击“退出”，停止清洗，回到主窗口画面。
图 6-61〈网板清洗〉对话框
如果在[生产设置]界面上选中了“2D 检测”，待机器的运动状态为“2D 检测”时，在生
