G9 《使用说明书》 - 第73页
东莞市凯格精机股份有限公司 72 图 6-63 〈偏移调校〉对话框 如果在[生产设置]界面上选中了 “2D 检测”与 “显示 2D 调节窗口” ，待机器的运动状态 为 “2D 检测” 时， 在生产界面会弹出[2D 偏移调节]对话框， 如图 6-64 所示。 通过移动平台， 使得 2D 校准结果更准确 图 6-64 〈 2D 偏移调校〉对话框
东莞市凯格精机股份有限公司
71
产界面会弹出[2D 检测结果]对话框，如图 6-62 所示。该功能用于检查印刷质量。在印刷完
毕后，机器进行 2D 检测，并在界面上显示是否通过检验。被绿色图框罩住的模板，表示检验
通过；被红色图框罩住的模板，表示印刷效果不理想；被蓝色图框罩住的模板，标记当前选
中的模板。
若印刷效果很好，但是 2D 检测结却不能通过，此时将鼠标移动到模板图片上，双击已刷
锡膏焊盘，获取焊盘的亮度并在锡膏亮度编辑框中显示，用户也可根据经验修改锡膏亮度。
另外，用户单独修改每个焊盘的评比标准，也可以 2D 模板为单位进行修改，或者更改当
前模板所有的 2D 模板。方法 1：在列表框中找到需要修改的焊盘，然后双击对应行中的标准
一栏，进行编辑修改。方法 2：修改检测比例编辑框，然后在列表框中找到需要修改的焊盘，
单击鼠标右键，会弹出一个菜单，包括三种操作方式“应用到当前焊盘”、“应用到当前模板”、
“应用到所有模版”。按照其中一种方法修改完成后，必须单击“设置”按钮就行数据的保存

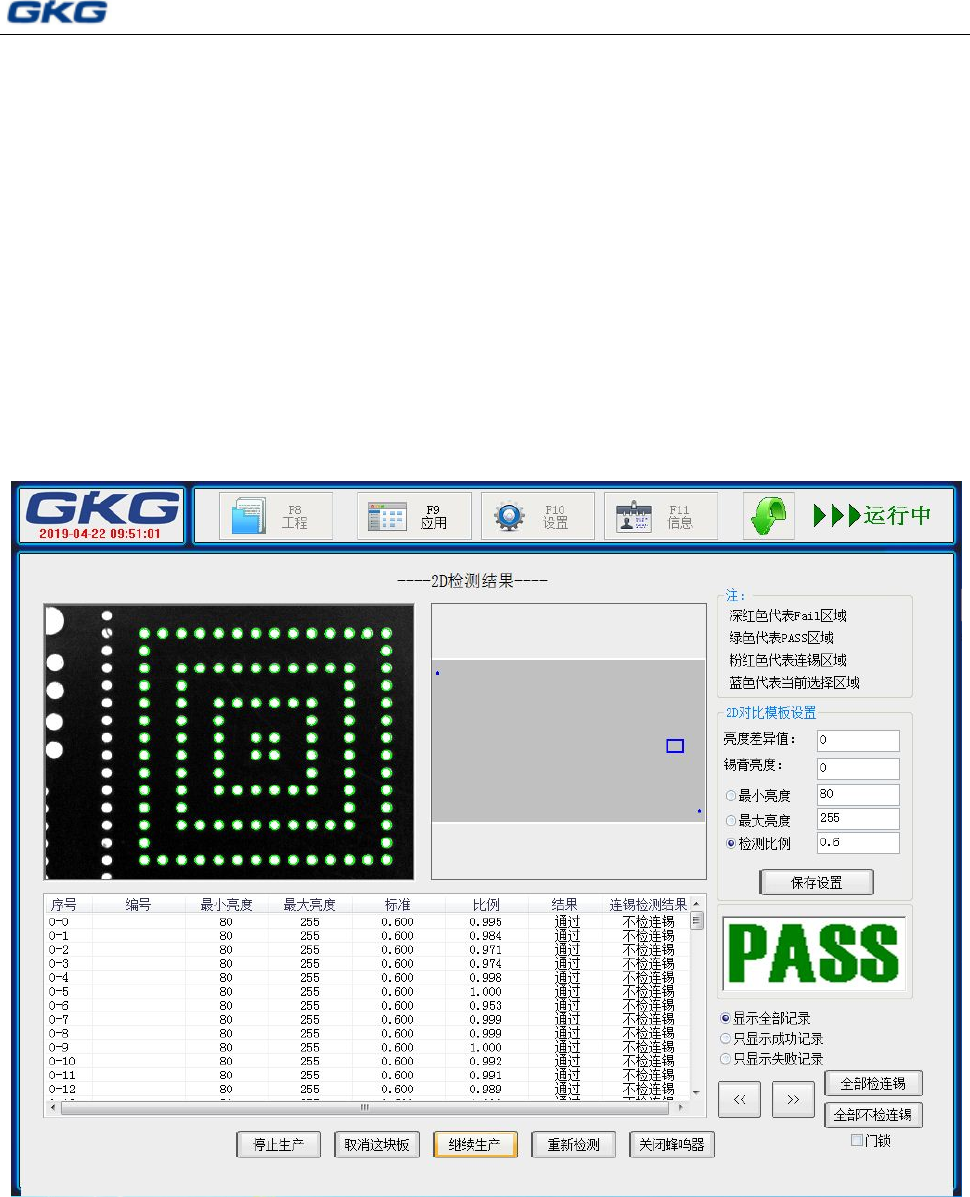

图 6-62〈2D 检测结果〉对话框
如果在[生产设置]界面上选中了“显示调节窗口”，待机器的运动状态为“偏移量调节”
时，在生产界面右上角会弹出[偏移调校]对话框，如图 6-63 所示。通过移动平台，使 PCB
板和网板对得更准。
东莞市凯格精机股份有限公司
72

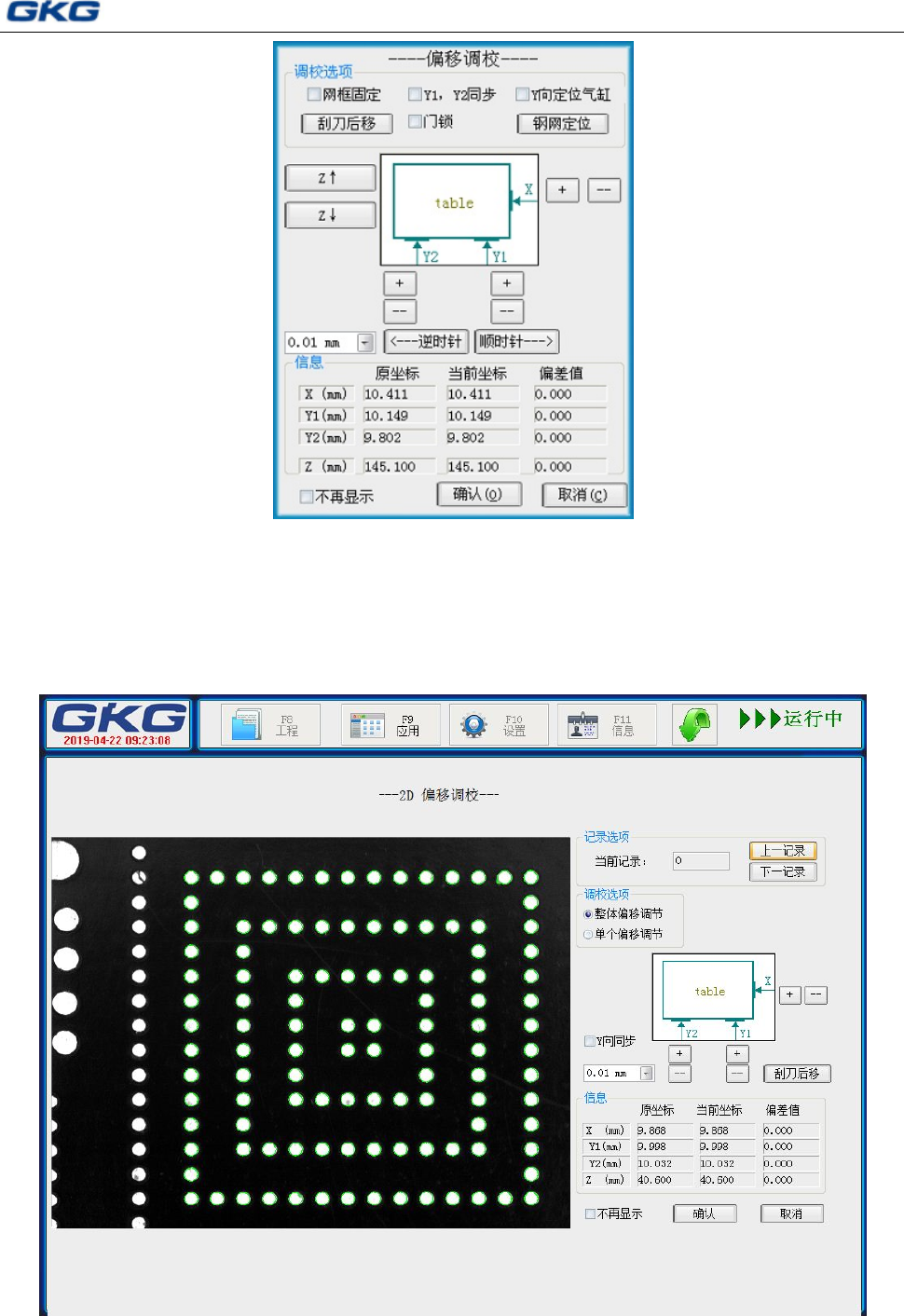

图 6-63〈偏移调校〉对话框
如果在[生产设置]界面上选中了“2D 检测”与“显示 2D 调节窗口”，待机器的运动状态
为“2D 检测”时，在生产界面会弹出[2D 偏移调节]对话框，如图 6-64 所示。通过移动平台，
使得 2D 校准结果更准确
图 6-64〈2D 偏移调校〉对话框
东莞市凯格精机股份有限公司
73

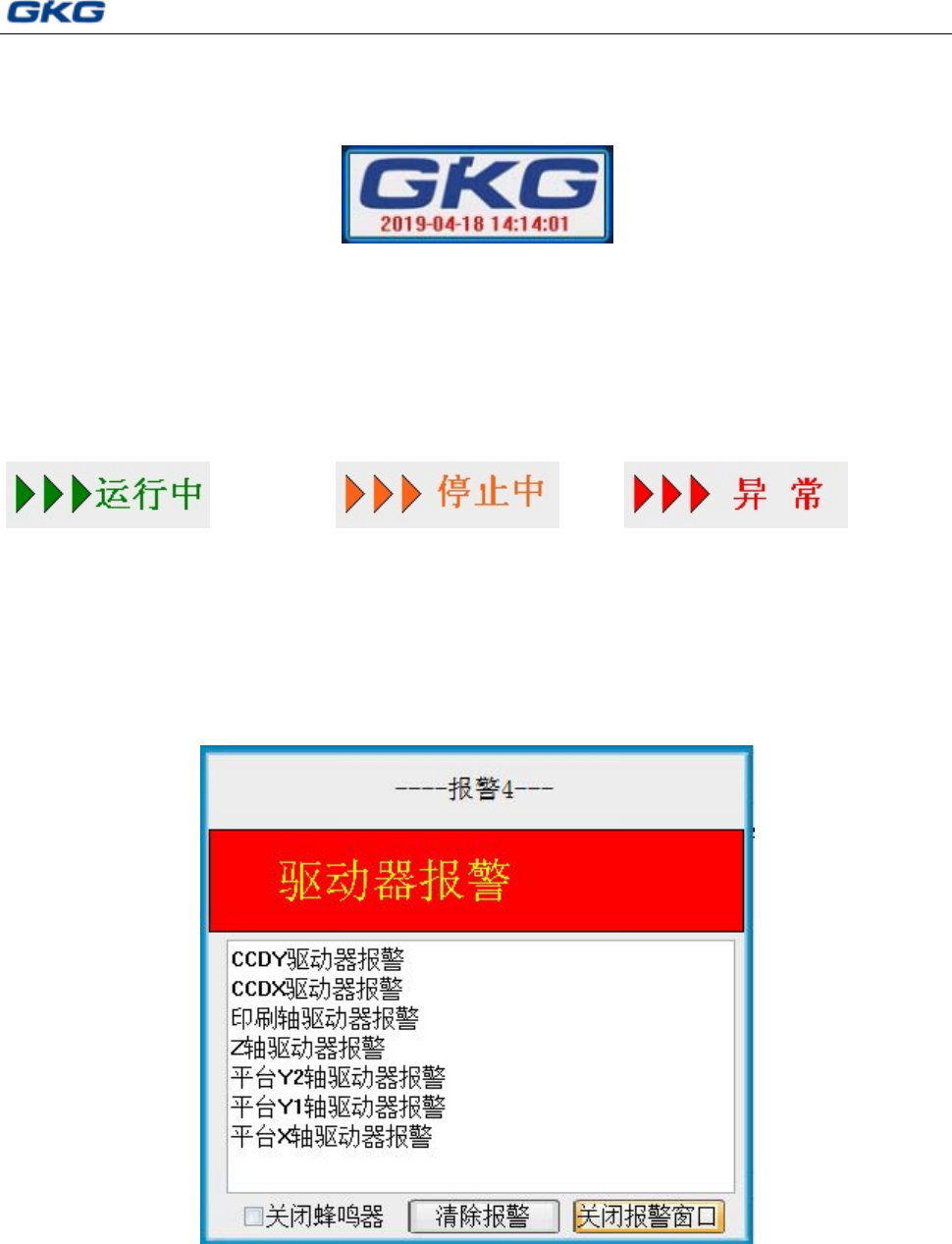

6.7 时间显示栏
用于显示当前系统时间，以及 GKG 标志，如图 6-65 所示。
图 6-65〈时间显示栏〉
6.8 状态栏
用于显示当前生产状态，当机器运动时，如图 6-66 所示；当机器停止时，如图 6-67 所
示；当机器报警时，如图 6-68 所示。
图 6-66〈运行中〉 图 6-67〈停止中〉 图 6-68〈异常〉
6.9 报警
当机器异常报警时，软件会弹出报警警告页面，如图 6-69 所示。在该页面可以清除报警。
图 6-69〈报警页面〉
