东莞市凯格精机股份有限公司 81 图 7-1 1 〈加锡设置〉对话框框 7.5 点胶功能 1 ）与厂商联系，开通“点胶功能”这项功能。 2 ） 单击[数据录入第二页]对话框中的 “点胶设置” 按钮， 显示 “ 2D 设置” 对话框， 如 图 7-12 所示： 图 7-12 〈点胶设置〉对话框
东莞市凯格精机股份有限公司
80
4）点击“增加”按钮来增加二维码的位置，如图 7-9 所示。
图 7-9
5）
勾选图 7-9 的“码位置列表”的一个坐标点和“选择到扫码器位置”的选项，然后点
击“取码测试”按钮，在“码信息”下面的框中，显示二维码相关的信息，如图 7-10 所示。
图 7-10
6）完成内置扫码模板设置后，退出数据录入，然后在[生产设置]界面勾选“使用扫码器功
能”选项，保存设置。
7.4 自动加锡功能
1）与厂商联系，开通“自动加锡”这项功能。
2）进 入<数据录入第一页>，单击“加锡设定”按钮，弹出[加锡设定]对话框，如图 7-11
所示，加锡间隙是指多少张板后加锡一次；当前 PCB 数量是指已印刷 PCB 板数量，单击“PCB
重置”按钮，可将当前 PCB 数量归零；加锡长度即为 PCB 板长度；开始生产时加锡次数、正
常生产时加锡次数、加锡位置、加锡速度皆有默认值，用户可根据实际情况修改；回吸延时、
加锡延时、锡膏用完报警延迟可根据需要设定。
东莞市凯格精机股份有限公司
81

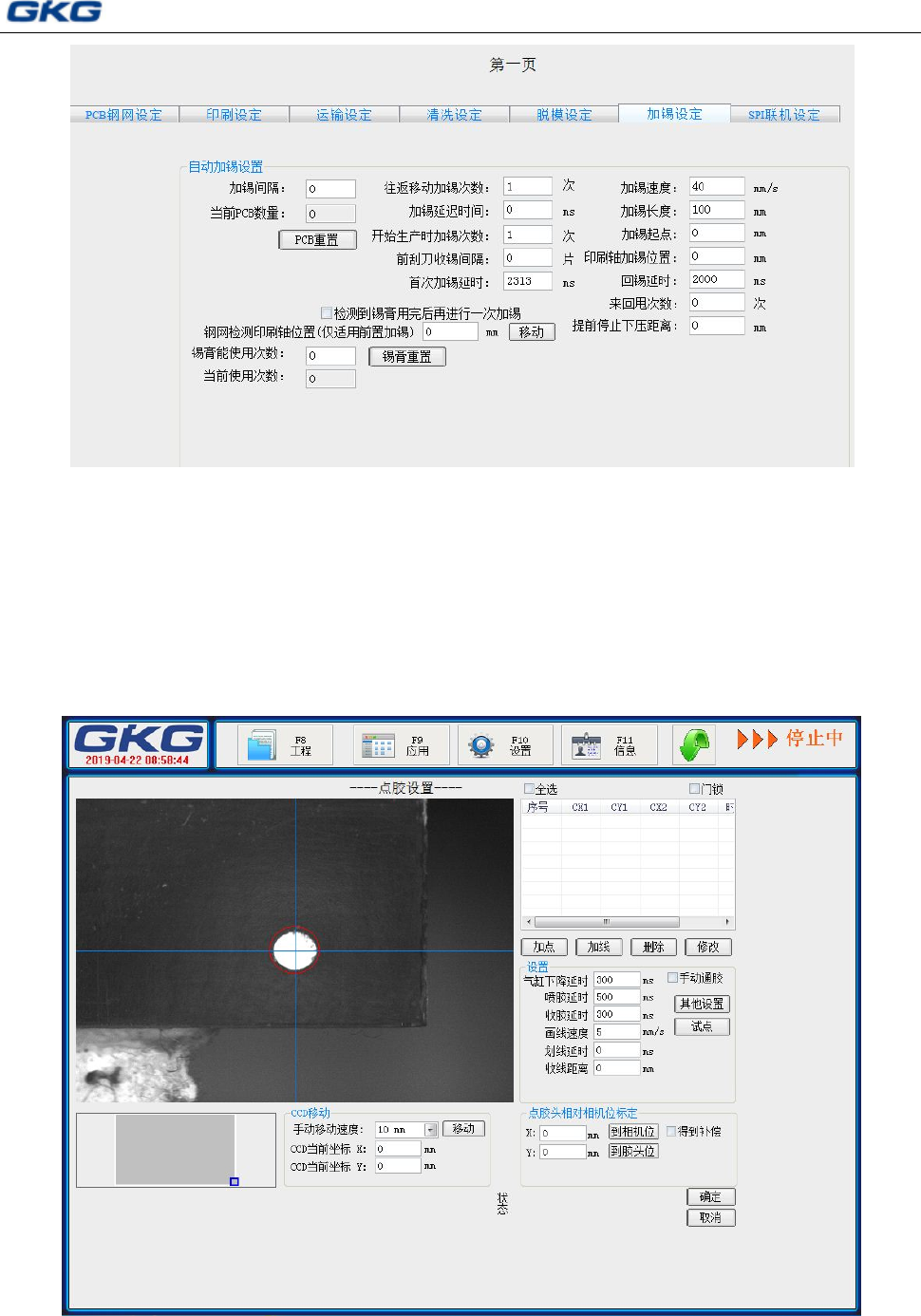

图 7-11〈加锡设置〉对话框框
7.5 点胶功能
1）与厂商联系，开通“点胶功能”这项功能。
2）单击[数据录入第二页]对话框中的“点胶设置”按钮，显示“2D 设置”对话框，如
图 7-12 所示：
图 7-12 〈点胶设置〉对话框
东莞市凯格精机股份有限公司
82
3）加点操作：单击[点胶设置]对话框的“加点”按钮。
4）利用键盘上的箭头键（←↑→↓）或用鼠标单击进行视野的移动，确定点胶位置。
5）按下键盘的“Shift”键不放，同时在需要加胶的位置单击鼠标的左键，即可完成加
点。
6）加线操作：单击[点胶设置]对话框的“加线”按钮。
7）利用键盘上的箭头键（←↑→↓）或用鼠标单击进行视野的移动，确定加线点胶的
起点位置。
8）按下键盘的“Shift”键不放，同时在需要加线点胶的起点位置单击鼠标的左键。
9）利用键盘上的箭头键（←↑→↓）或用鼠标单击进行视野的移动，确定加线点胶的
终点位置。
10）按下键盘的“Shift”键不放，同时在需要加线点胶的终点位置单击鼠标的左键，即
可完成加线操作。
11）需要多组数据，可再单击“加点”或“加线”按钮，并完成相应操作。
12）勾选已做的模板数据，再点击“删除”按钮，可删除数据。
13）勾选已做的模板数据（可多选），再点击“试点”按钮，机器将在相应的位置点胶。
14）在图 7-12 中的左下方的灰色区域内，单击该区域的一个点，轴会移动到 PCB 板
上对应的点。
15）“状态”栏可以显示当前的操作状态。
16）点击设置栏的“其他设置”按钮，将会弹出〈点胶其他设置〉对话框，如图 7-13
所示。
图 7-13〈点胶其他设置〉对话框
17）“Z 轴点胶补偿”栏的按钮可上下调节 Z 轴的补偿。
18）如在 X 方向有一些相同且间距相等的点，先使用第一个点制作模板，然后只勾选
该点的数据，进入〈点胶其他设置〉对话框，在“X 个数”填入相同点的个数，“X 间距”填
入两点的中心距离，点击“复制模板”按钮，保存数据即可完成模板复制，Y 方向也是如此。
19）LED 栏可调节 LED 灯的亮度。
