东莞市凯格精机股份有限公司
81
7-11〈加锡设置〉对话框框
7.5 点胶功能
1)与厂商联系,开通“点胶功能”这项功能。
2单击[数据录入第二页]对话框中的“点胶设置”按钮,显示2D 设置”对话框,
7-12 所示:
7-12 〈点胶设置〉对话框
东莞市凯格精机股份有限公司
82
3)加点操作:单击[点胶设置]对话框的“加点”按钮。
4)利用键盘上的箭头键(←↑→↓)或用鼠标单击进行视野的移动,确定点胶位置。
5)按下键盘的“Shift”键不放,同时在需要加胶的位置单击鼠标的左键,即可完成加
点。
6)加线操作:单击[点胶设置]对话框的“加线”按钮。
7)利用键盘上的箭头键(←↑→↓)或用鼠标单击进行视野的移动,确定加线点胶的
点位置。
8)按下键盘的“Shift”键不放,同时在需要加线点胶的起点位置单击鼠标的左键。
9)利用键盘上的箭头键(←↑→↓)或用鼠标单击进行视野的移动,确定加线点胶的
点位置。
10按下键盘的Shift键不放,同时在需要加线点胶的终点位置单击鼠标的左键,
可完成加线操作。
11)需要多组数据,可再单击“加点”或“加线”按钮,并完成相应操作。
12)勾选已做的模板数据,再点击“删除”按钮,可删除数据。
13勾选已做的模板数据(可多选)再点击“试点”按钮,机器将在相应的位置点胶。
14)在图 7-12 中的左下方的灰色区域内,单击该区域的一个点,轴会移动到 PCB
上对应的点。
15“状态”栏可以显示当前的操作状态。
16)点击设置栏的“其他设置”按钮,将会弹出〈点胶其他设置〉对话框,如图 7-13
所示。

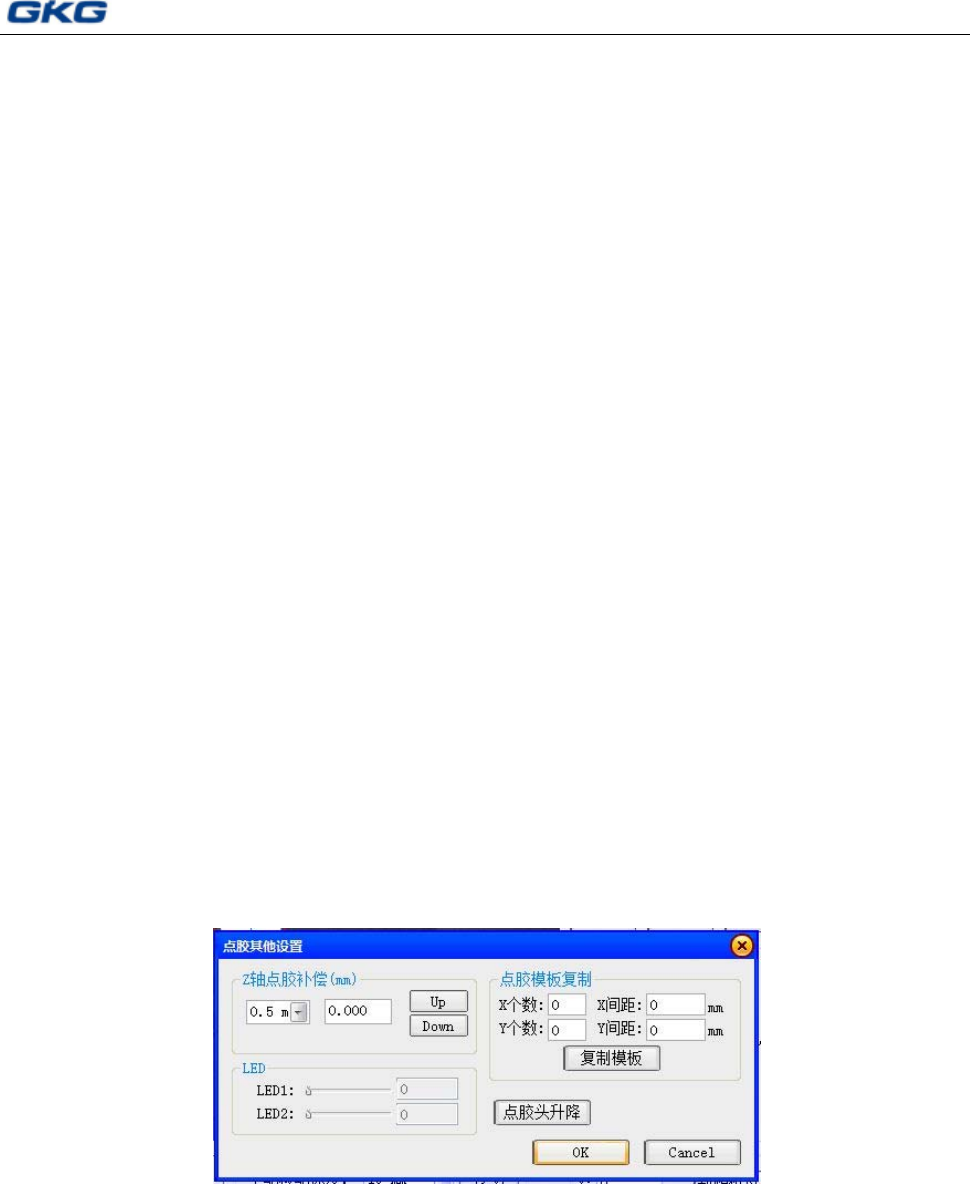

7-13〈点胶其他设置〉对话框
17Z 轴点胶补偿”栏的按钮可上下调节 Z 轴的补偿。
18)如在 X 方向有一些相同且间距相等的点,先使用第一个点制作模板,然后只勾选
该点的数据,进入〈点胶其他设置〉对话框,在“X 个数”填入相同点的个数,X 间距”填
入两点的中心距离,点击“复制模板”按钮,保存数据即可完成模板复制,Y 方向也是如此。
19LED 栏可调节 LED 灯的亮度。
东莞市凯格精机股份有限公司
83
20)在〈点胶设置〉对话框单击“确定”,模板定制完成,返回[数据录入第二页]对话
框;单击“取消”,则模板定制取消。
21)生产前,在〈生产设置〉对话框,勾选选配功能设置栏的“点胶功能”
