东莞市凯格精机股份有限公司
88
8.4.2 刮刀系统
8.4.2.1 刮刀部分
1) 移动刮刀横梁到适合位置，松开刮刀头上旋钮 1 取下刮刀架；
2) 松开刮刀压板上的螺钉 2，取下刮刀片；
3) 用棉布沾少许清洗液，清洁刮刀压板和刮刀片；
4) 重新将刮刀压板及刮刀片装到刮刀头上；
5) 如刮刀片严重磨损或变形应更换，更换方法同上。
图 8-3 刮刀部分
刮刀片
旋钮 1
螺钉 2
刮刀横梁
前刮刀
后刮刀
东莞市凯格精机股份有限公司
89
8.4.2.2 刮刀驱动部分
1．对丝杆和线性滑轨进行加油润滑。
2．刮刀为 3Kg 压力时限位螺钉距离线性轴承座底部约 2mm。

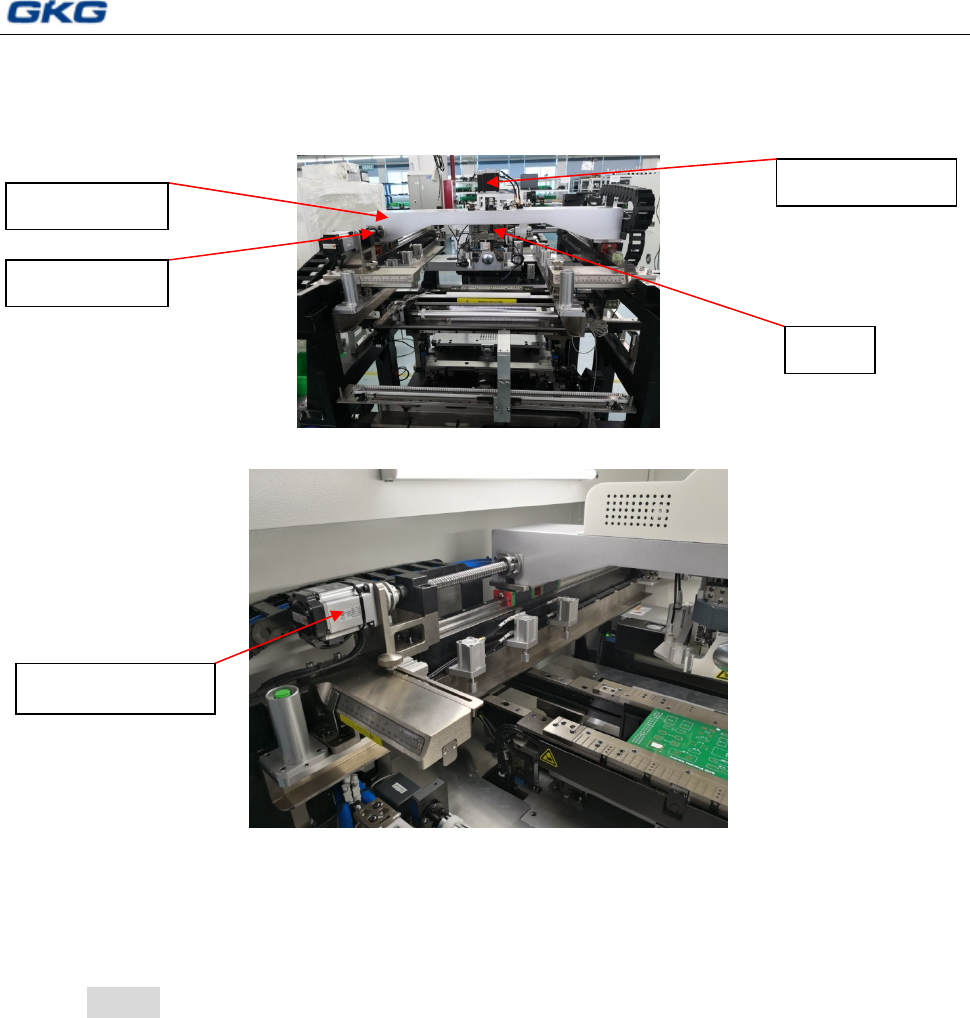

图 8-4 刮刀驱动部分
8.4.3 印刷工作平台部分
8.4.3.1 工作平台
1) 用干净的棉布沾少许清洗液对顶销，支持块，工作平台进行清洁；
2) 对 X，Y1，Y2 的感应器进行清洁；
3) 小心：不要使用有机溶液：氨水、苏打水或苯清洁传感器。
4) 取下工作台前盖板，用干净的棉布清洁导向杆及直线导轨；
5) 清洁并润滑直线导轨；
6) 步进马达要清洁润滑马达导程螺杆轴。
注意：
两运输导轨的平行度以及与工作平台的平行度在出厂前已调试好。
刮刀移动丝杠
新式刮刀横梁
刮刀上下马达
丝杆
刮刀移动驱动马达
东莞市凯格精机股份有限公司
90
图 8-5 印刷工作台及运输导轨
图 8-6 工作台驱动部分
8.4.3.2 Z 轴升降
1) 清洁机器内部脏乱的东西,如锡膏渣；
2) 清洁并润滑升降丝杆和导轨；清洁各电眼。
3) 检查各保护 Z 轴安全性的零件调节是否合理：如限位螺母，各安全电眼。
图 8-7Z 轴升降部分
电眼
导向导轨
限位螺母
丝杆
运输同步带
支持块
工作平台
马达
马达丝杠
