G9 《使用说明书》 - 第92页
东莞市凯格精机股份有限公司 91 8.4.3.3 运输导轨 1) 检查侧夹机构是否运动平稳，检查侧夹机 构部位是否残留锡膏，必须经常进行清洁 润滑； 2) 检查运输导轨用于限位取像的阻挡螺钉磨 损情况，到取像位置时，两中间压板的平 面度，前后运输导轨的平行度； 3) 检查光电传感器是否正常； 4) 动导轨中间压板要求活动灵活，不能有残留锡膏，要进行检查与清洁； 5) 调整运输传送带的松紧； 6) 对进出板电眼进行清洁； 图 8-8 浮动…
东莞市凯格精机股份有限公司
90

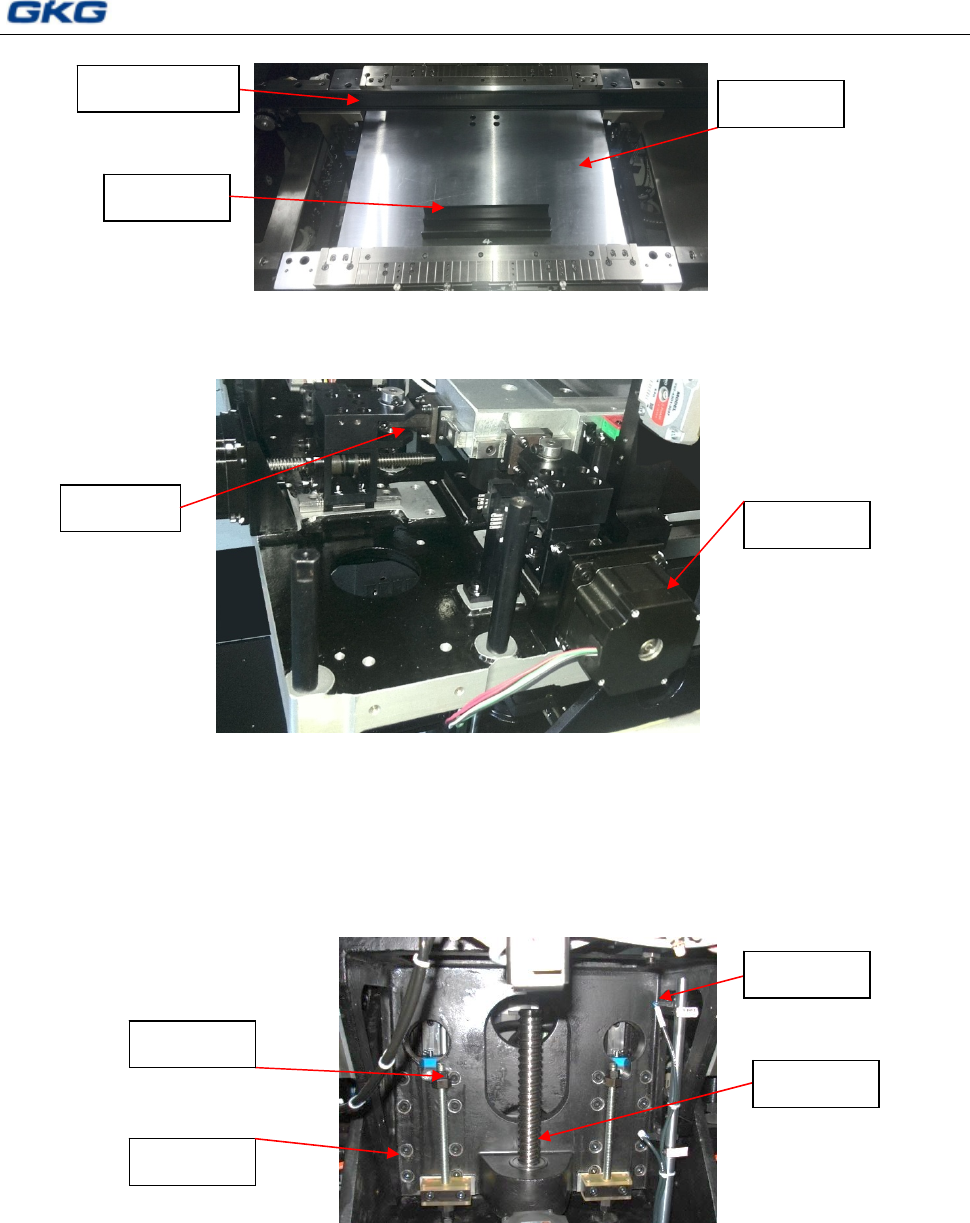

图 8-5 印刷工作台及运输导轨
图 8-6 工作台驱动部分
8.4.3.2 Z 轴升降
1) 清洁机器内部脏乱的东西,如锡膏渣；
2) 清洁并润滑升降丝杆和导轨；清洁各电眼。
3) 检查各保护 Z 轴安全性的零件调节是否合理：如限位螺母，各安全电眼。
图 8-7Z 轴升降部分
电眼
导向导轨
限位螺母
丝杆
运输同步带
支持块
工作平台
马达
马达丝杠
东莞市凯格精机股份有限公司
91
8.4.3.3 运输导轨
1) 检查侧夹机构是否运动平稳，检查侧夹机构部位是否残留锡膏，必须经常进行清洁
润滑；
2) 检查运输导轨用于限位取像的阻挡螺钉磨损情况，到取像位置时，两中间压板的平
面度，前后运输导轨的平行度；
3) 检查光电传感器是否正常；
4) 动导轨中间压板要求活动灵活，不能有残留锡膏，要进行检查与清洁；
5) 调整运输传送带的松紧；
6) 对进出板电眼进行清洁；

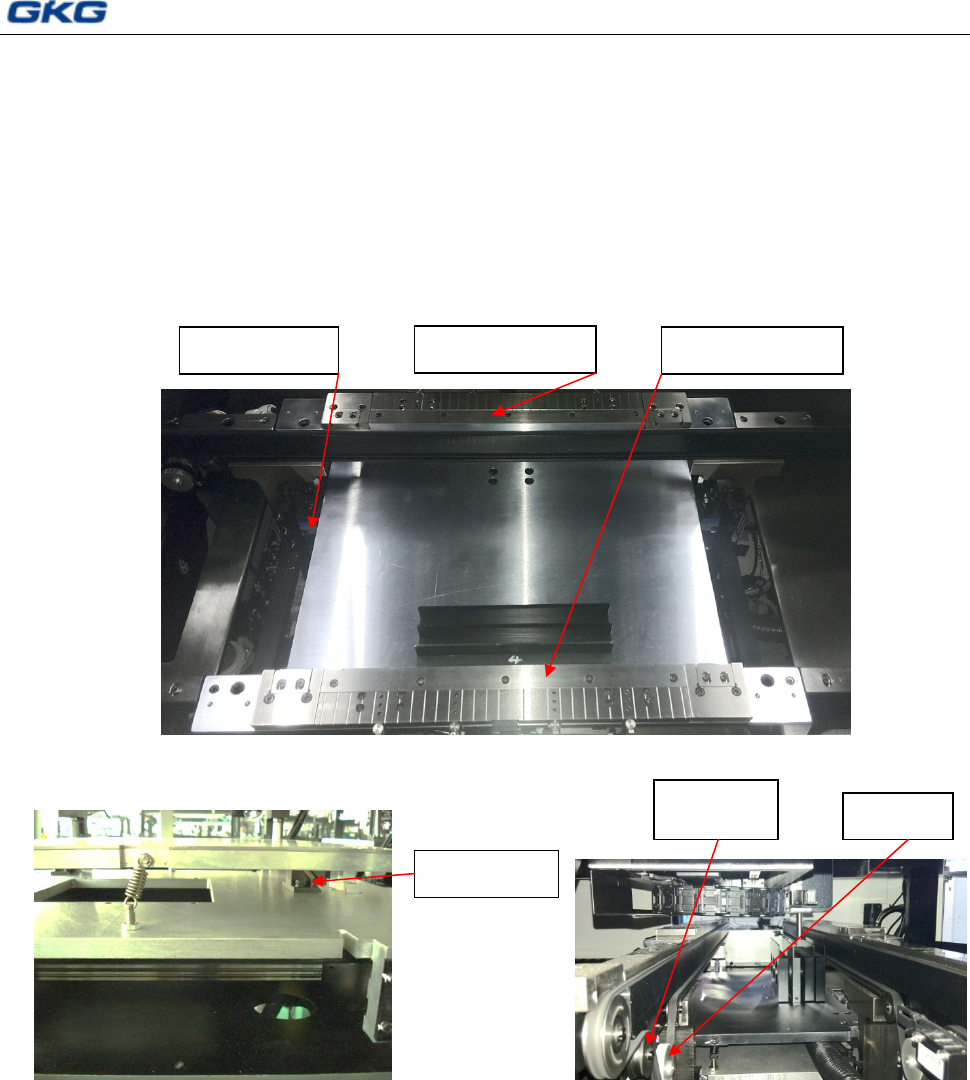

图 8-8 浮动结构中间压板
图 8-9 小平台与动导轨清洁润滑 图 8-10 运输传送带紧张
8.4.4 CCD 和 X 横梁
8.4.4.1 Camera Drive Y
检查 Camera Drive Y 向丝杆与导轨使用情况，并进行清洁润滑。
定导轨中间压片
驱动轮
张紧轮
(调节螺钉）
小平台导轨
动导轨中间压片
上下导向滑块
东莞市凯格精机股份有限公司
92
8.4.4.2 Camera Drive X
1) 检查 Camera Drive X 向丝杆与导轨使用情况，并进行清洁润滑。
2) 检查分光棱镜盒的光学玻璃是否有脏污，用不起毛的棉布沾少量清洗液擦拭干净。
3) 检查挡板气缸是否有磨损漏气，磁性开关是否灵敏正常。
4) 对各电眼进行清洁。
5) 有必要时，对 CCD 光轴进行较正。
6) CCD 横梁进行全面的清洁。

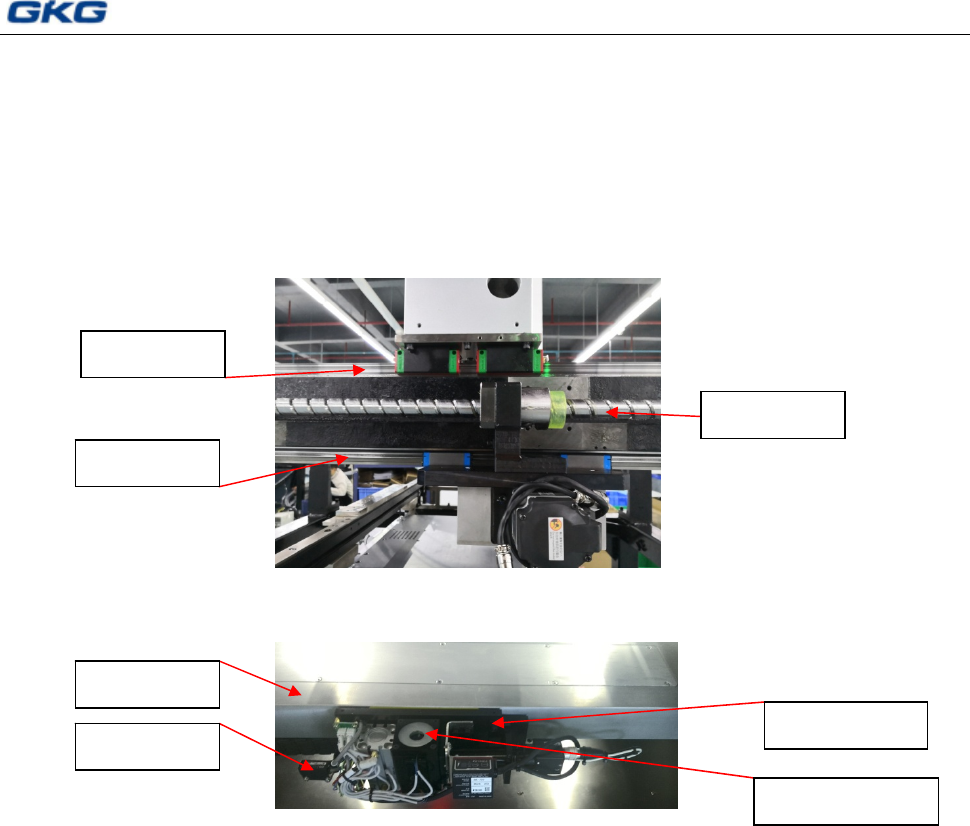

图 8-11 CCD-Y 导轨
图 8-12 CCD-X 横梁
8.4.5 气路系统
1．检查各气管路连接良好，特别是用于清洗液运输的管路。
2．在机器开始工作前打开机器前下部气动元件柜门；
1) 检查空气过滤器是否正常工作；
2) 检查各气动元件及管路有无漏气现象；
3) 按照气路原理图检查并调整压力表上的压力，使压力符合要求。
气路总压力：6Kgf/cm2
刮刀压力：0~10 Kgf/cm2
网框夹紧压力：5 Kgf/cm2
真空吸压力：4 Kgf/cm2
CCD-Y 丝杆
刮刀导轨
CCD-Y 导轨
CCD-X 安装板
CCD-X 横梁
到板电眼
CCD 分光棱镜盒
