Rev1.00 维修调整要领书 12-10 ② 机器外侧供料器跳起传感器的调整程序 1) 把投光侧的旋钮向 min 侧 （ 左侧 ） 转动，遮挡传感器 。 2) 把旋钮慢慢向 max 侧 （ 右侧 ） 转动，调整到受光侧的红灯，绿灯均亮灯的位置 。 3) 把散件供料器设置到供料器的左 、 中 、 右，确认传感器是否 ＯＦＦ。 ※ 传感器 ＯＮ（ 绿灯不正常亮灯 ） 时，转动旋钮，让绿灯亮灯 。 4) 把 ＮＦ３２ 供料器设置到与 3) …
Rev1.00
维修调整要领书
12-9

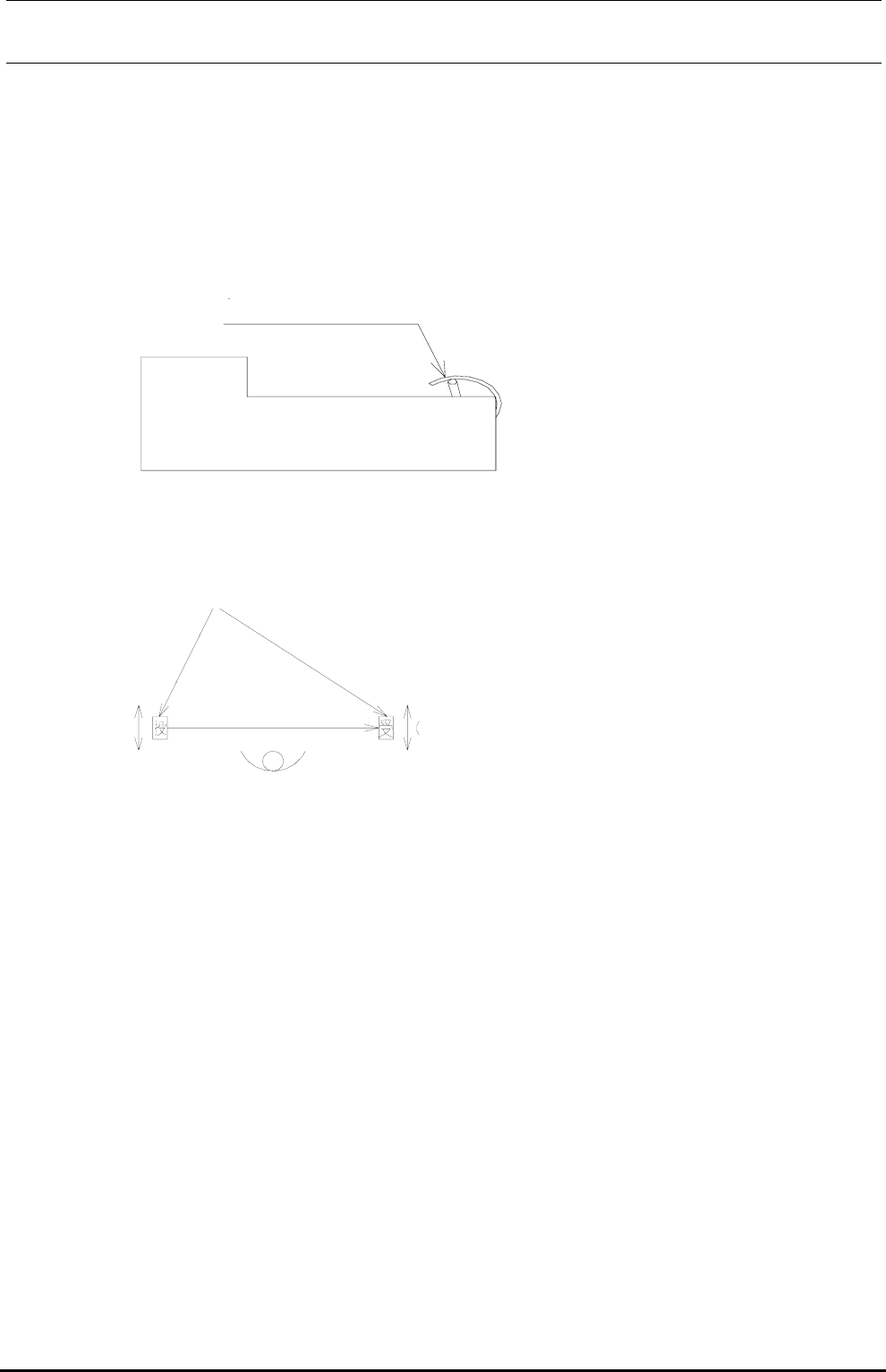

・ ① 传送路侧供料器跳起传感器调整程序
1)转动投光侧的旋钮到 min 侧（左侧），遮挡传感器。
2)慢慢地向 max 侧（右侧）转动旋钮，调整到受光侧的红灯，绿灯均亮灯的位置。
3)把 NF12 设置到供料器的左、中、右，开关前护罩，确认传感器是否 OFF。
念擦孛
念擦孛
NF12工創匂
NF16N工創匂
念朔卞強勧湖匂
( 勧僕揃迦)
※打开前护罩，传感器也不为ＯＦＦ时，说明传感器安装位置的Ｙ方向偏斜。拧松传感器安装螺丝，
前后移动进行调整。
4) 3)的作业时，变更了传感器的安装位置后，请重新调整光轴(从 1))。
（传感器位置移动后，旋钮调整量会发生变化）
5)与 3)同样调整ＮＦ１６Ｎ，确认传感器ＯＦＦ。
※打开前盖，传感器也不ＯＦＦ时，传感器安装位置的 Y 方向偏斜。拧松传感器安装螺丝，前后移
动进行调整。（大多数是移动到传送路侧）
6) 5)的子喔也时，变更了传感器的安装位置后，请重新调整光轴(从 1))。
（传感器位置移动后，旋钮调整量会变化，因此ＮＦ１２不能ＯＮ／ＯＦＦ的可能性有）
Rev1.00
维修调整要领书
12-10

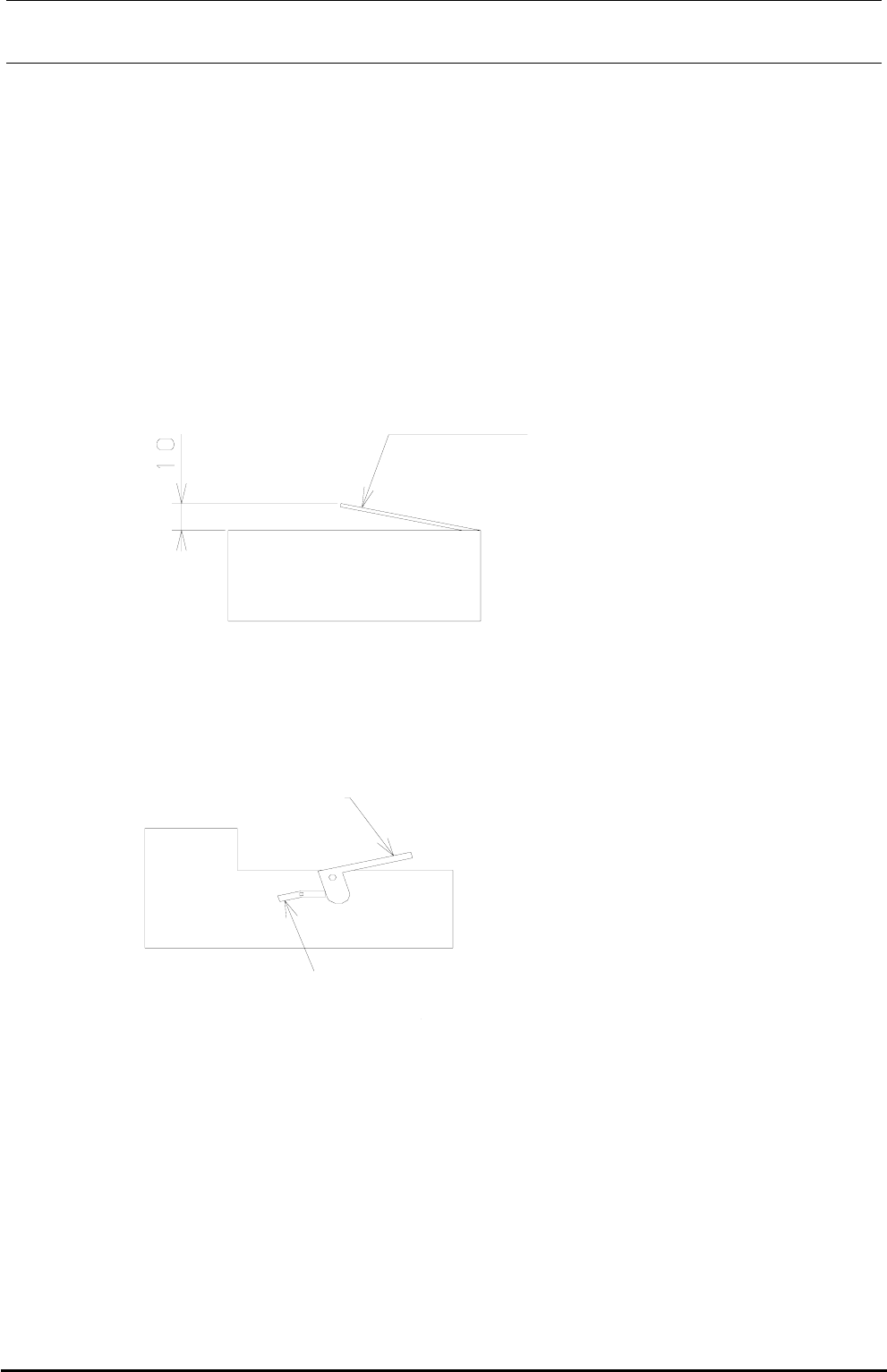

②机器外侧供料器跳起传感器的调整程序
1)把投光侧的旋钮向 min 侧（左侧）转动，遮挡传感器。
2)把旋钮慢慢向 max 侧（右侧）转动，调整到受光侧的红灯，绿灯均亮灯的位置。
3)把散件供料器设置到供料器的左、中、右，确认传感器是否ＯＦＦ。
※传感器ＯＮ（绿灯不正常亮灯）时，转动旋钮，让绿灯亮灯。
4)把ＮＦ３２供料器设置到与 3)同样的位置，用手打开顶盖１０ｍｍ以内，确认传感器应ＯＦＦ。
喘返箕軟
NF3 2 工 創 匂
※ 3)的时候，如果旋钮转的过度，ＮＦ３２的护罩打开后传感器也不反应。
5)把ＮＦ１６供料器设置到与 3)同样的位置，用手打开顶盖１０ｍｍ以内，确认传感器应ＯＦＦ。
競固
王庫
FN16工創匂
※传感器不ＯＦＦ时，请前后移动传感器的安装位置，重新从 1)调整光轴。
Rev1.00
维修调整要领书
危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
13 其它机器

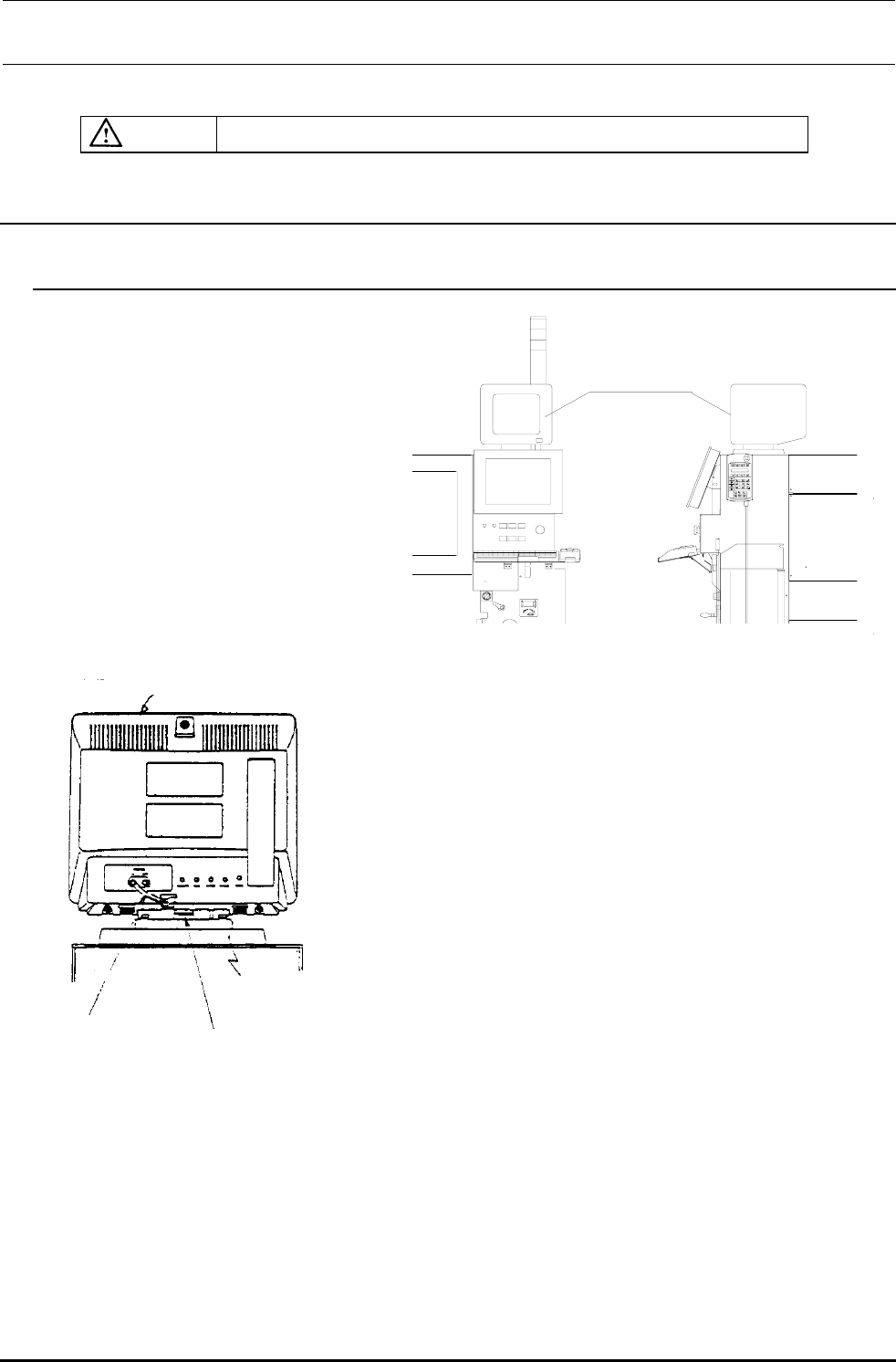

13-1．ＣＲＴ（视觉监视器）的更换
图
１３−１−１
篇状酌篇匂
１） 卸下监视器用电源电缆的插头，卸下视
觉监视器。
２） 卸下监视器头部后侧的图像监视器电
缆。
３） 放下台座的把手，把头部下侧向机器前
方滑动，抬起头部进行更换。
４） 安装时，形按照相反的程序进行操作。
画像モニタケーブル
台座
頭部
遊何
岬恙
傴泥
夕№酌篇匂窮逝
图１３−１−２
13-1
